方形法兰式脚轮连接安装座结构设计

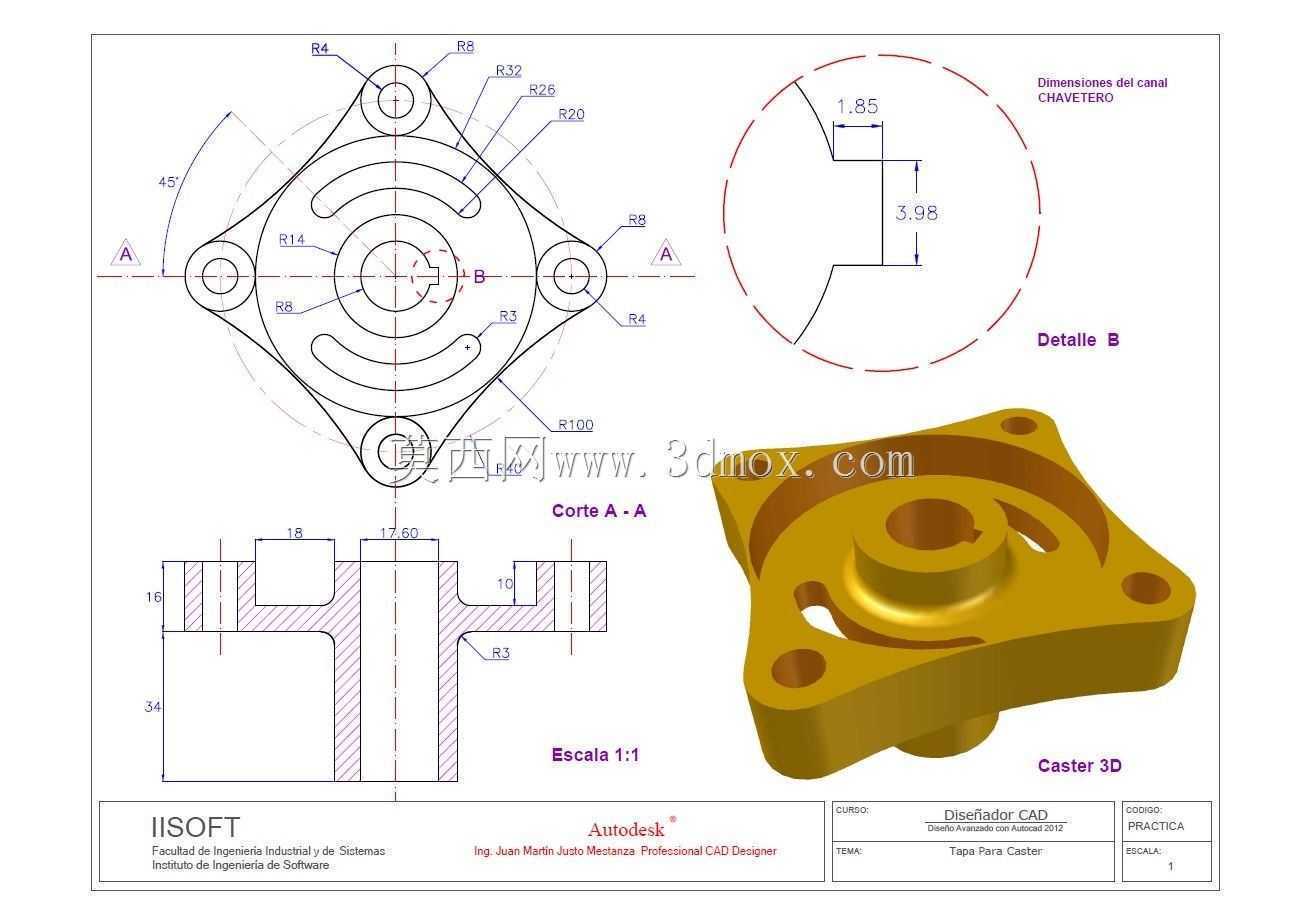

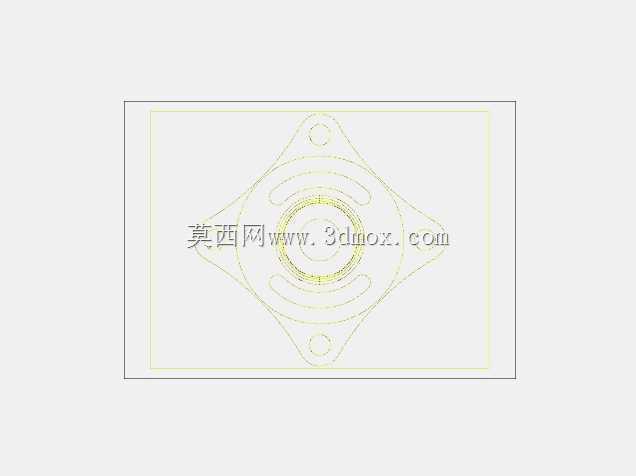

　　这款方形带安装孔的支座构件，主要适配工业脚轮的回转连接场景，常见于轻型物流周转车、小型设备移动机架、工位器具的底部支撑回转单元，作为脚轮轮架与设备主体的衔接载体，承担载荷传递、回转定位、安装固定的核心作用。从结构设计逻辑来看，构件采用四角对称布置安装孔的方形法兰布局，四个安装孔分布在法兰外伸的四个凸耳位置，这种布局能在同等安装边界下最大化固定点的力臂，降低单个连接螺栓承受的剪切载荷，相比圆形法兰的同规格安装座，方形布局在方管型材机架上安装时无需额外加工转接板，可直接贴合方管端面锁付，适配市面上常用的40系、50系工业铝型材机架以及同规格的方管焊接机架。构件主体中部设置阶梯式轴孔，上部大直径孔位用于容纳脚轮回转主轴的轴承位，

　　下部小直径孔位作为主轴的轴向定位止口，孔壁周边设计有环形凹槽结构，该凹槽可嵌入润滑脂存储棉或者密封挡圈，既可以留存润滑脂降低回转摩擦阻力，也能阻挡外部粉尘、碎屑进入回转配合面，延长构件的无维护使用周期。法兰面与中部筒体的过渡位置采用圆弧倒角过渡，避免应力集中导致的载荷下开裂问题，四个安装凸耳与主体连接位置同样设置了R角过渡，在频繁承受冲击载荷的移动场景下，能有效分散凸耳根部的应力，避免安装孔位置出现崩裂变形。从尺寸边界来看，构件整体为对称式结构，四个安装孔的中心距按照通用脚轮安装标准设计，可直接适配市面上多数2寸、3寸轻型万向脚轮的安装尺寸，中部筒体的高度控制在合理范围，既保证主轴插入深度满足轴向载荷承载要求，

　　也不会过多占用设备底部的离地间隙，法兰面的平面度设计要求控制在0.1mm以内，保证安装后与机架端面完全贴合，避免锁付后出现构件倾斜导致脚轮回转卡滞的问题。细节设计上，法兰面的环形加强筋结构，在不增加整体壁厚的前提下提升了法兰面的抗弯强度，当设备承受偏载时，法兰面不会出现翘曲变形，保证四个安装点的受力均匀。构件的材质适配范围较广，既可以采用压铸铝合金做轻量化处理，适配轻型工位器具的低载荷场景，也可以采用球墨铸铁铸造后机加工，适配重型周转设备的高载荷冲击场景，不同材质下的结构尺寸无需做大幅调整，仅需根据材质强度微调壁厚即可满足不同载荷等级的使用需求。
