带叉形连接座的异形法兰结构设计

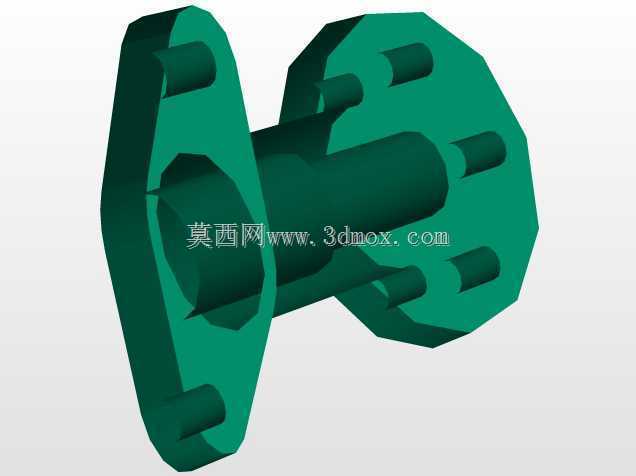

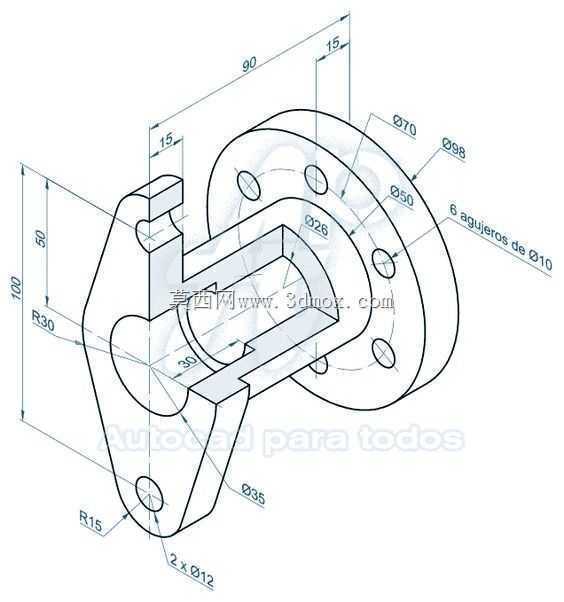

　　这类带叉形连接端的异形法兰，并非普通管路对接用的标准平焊法兰，更多应用在中小型液压站管路与执行元件的衔接工位，或是轻工输送设备里气动管路与摆动机构的连接节点，既要承担常规法兰的管路密封对接功能，又要通过一体成型的叉形座完成与铰接销轴、摆杆部件的直接连接，省去额外加装连接支架的工序，能有效压缩装配空间，减少工位上的零件累计误差。从结构设计逻辑来看，主体圆盘端保留了标准法兰的密封对接属性，端面均布6个通孔用于穿装螺栓，和对接端的法兰盘完成锁紧，中心通孔走介质流道，尺寸标注里的Φ26是流道通径，Φ50是密封面的内环基准，Φ70是螺栓孔分布的节圆直径，Φ98是法兰盘的外圆边界，这部分尺寸完全匹配常规低压管路的对接标准，

　　不需要额外定制对接配件，能直接和市面通用的同规格法兰完成装配。和常规法兰不同的是，圆盘一侧延伸出的叉形连接座，是这个零件的核心功能延伸段，叉口的15mm槽宽是为了匹配对应厚度的摆杆耳板，R15的圆弧过渡是为了降低叉座根部的应力集中，毕竟这个位置要承受摆杆往复摆动带来的交变载荷，如果做成直角转接，长期受载很容易在根部出现疲劳裂纹。叉座上的2个Φ12通孔是销轴安装孔，孔位和法兰中心的30mm偏心距，是根据配套摆杆的摆动行程计算得出的，保证摆杆在设定角度范围内摆动时不会和法兰本体、外接管路产生运动干涉。整个零件的轴向总长度控制在90mm，法兰盘厚度15mm，这个尺寸边界是根据安装工位的预留空间设定的，装配时法兰盘端贴紧对接管路的密封面，

　　垫上密封垫后穿装螺栓锁紧，叉座端直接卡入摆杆的耳板之间，穿入销轴加装开口销防脱即可完成装配，不需要额外焊接或者加工其他连接结构。建模过程中需要重点关注几个形位公差的匹配：首先是法兰端面和中心流道轴线的垂直度，直接影响密封效果，如果垂直度超差，螺栓锁紧后密封垫压缩量不均，很容易出现介质渗漏；其次是叉座两个销轴孔的同轴度，要是同轴度偏差过大，销轴穿装后会出现卡滞，摆杆摆动时阻力过大，甚至会磨坏销轴和孔壁；还有叉座槽的对称度，要和法兰中心轴线对齐，不然摆杆摆动时会出现偏载，长期运行会导致法兰连接螺栓受力不均，出现松动。另外所有的锐边都要做倒钝处理，尤其是叉座的槽口位置和法兰外圆边缘，避免装配时划伤操作人员，也能减少应力集中点。

　　这类一体结构的法兰相比分体式的法兰加焊接支架的结构，整体强度更高，没有焊接带来的变形和焊缝缺陷，在有摆动载荷的工位上使用寿命更长，也不需要定期检查焊缝开裂的问题，在自动化生产线的气动执行机构、小型液压设备的管路连接工位上实用性很强。
