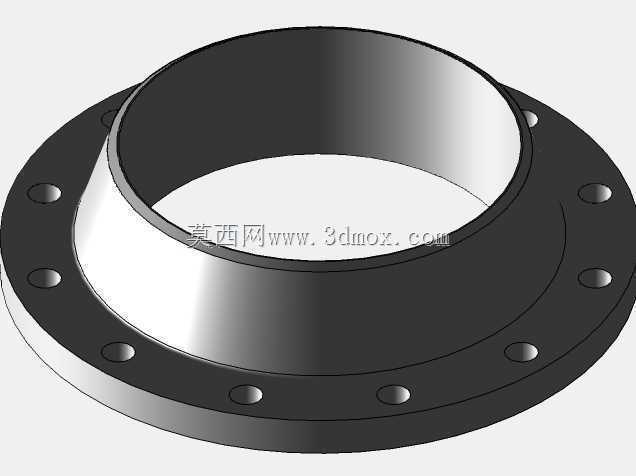

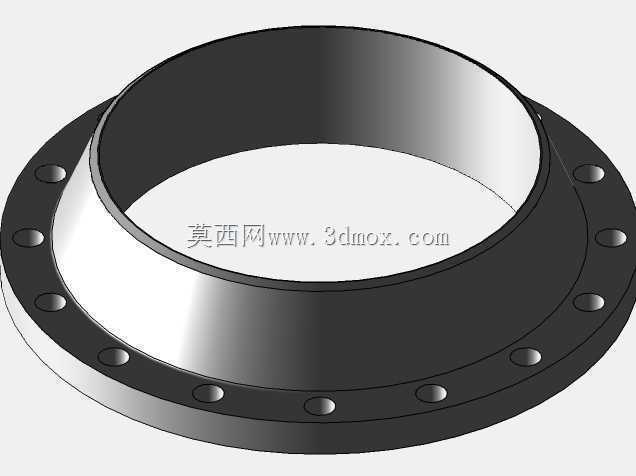

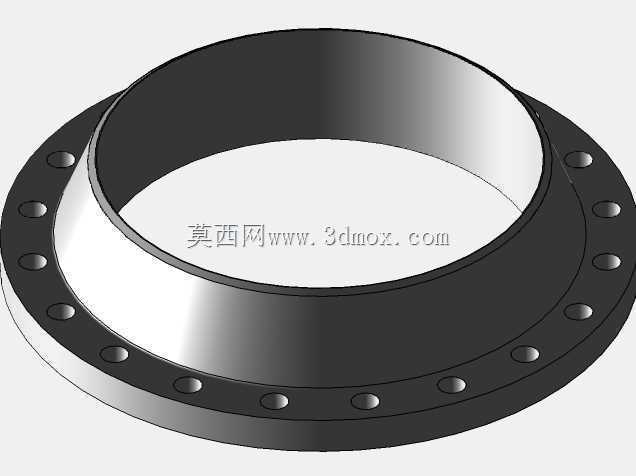

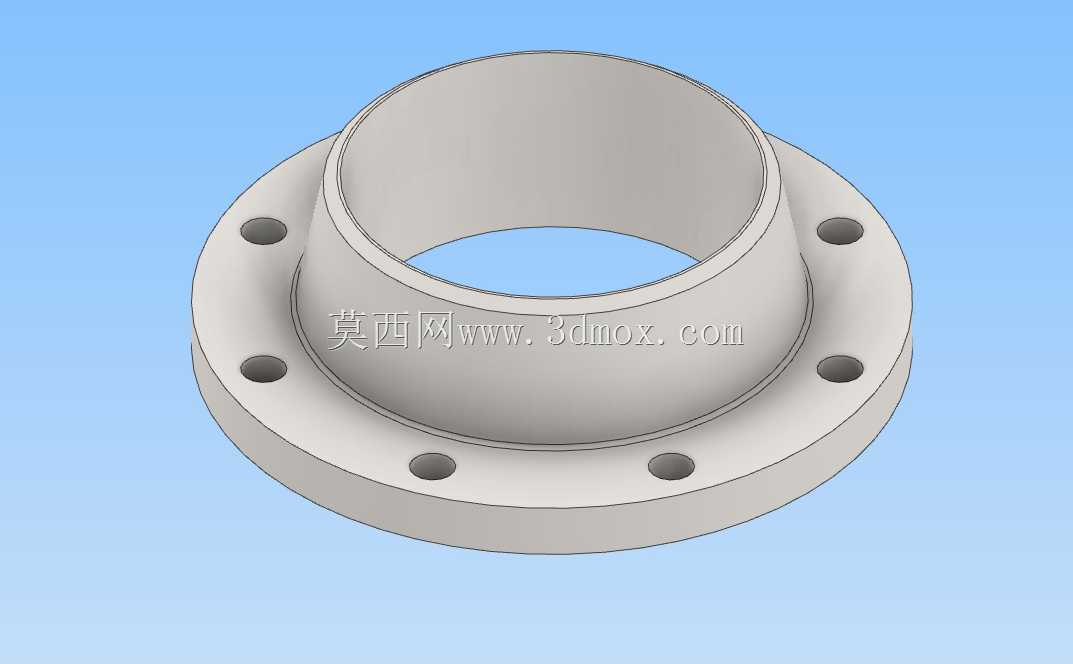

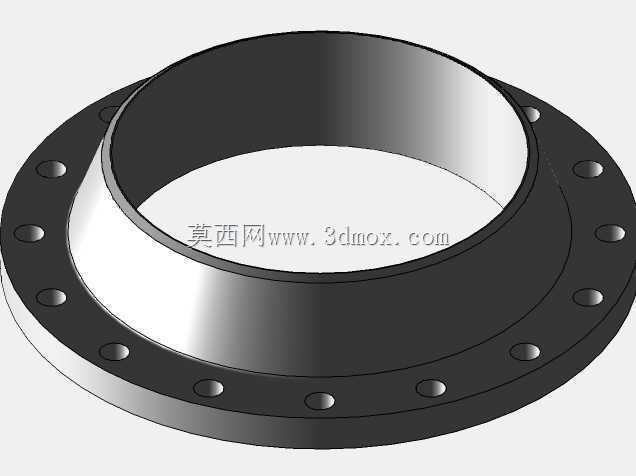

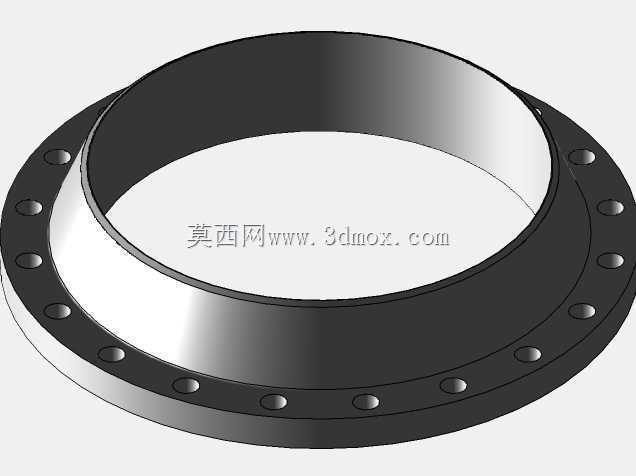

150磅级多规格带颈对焊法兰结构

　　在石化、市政给排水、暖通空调、船舶动力等涉及流体输送的工程场景里，法兰是管路系统中实现管段可拆卸连接、设备接口对接的核心承压部件，本次涉及的150磅级带颈法兰，覆盖300mm到600mm的公称通径区间，适配低压工况下的大口径管路布设需求。从实际工程选型角度看，150磅级对应的公称压力约为2.0MPa，可满足常温下输水、压缩空气、低压蒸汽、非强腐蚀性流体介质的输送承压要求，大口径规格的设计，主要针对厂区循环水主管网、大型换热设备进出口、市政供水干管这类通径需求大、工作压力偏低的管路节点，相比小口径法兰，大口径法兰在安装时更需要关注密封面的平面度、螺栓孔的位置度偏差，避免因安装应力导致密封失效。

　　该法兰采用带颈对焊的结构形式，颈部的锥形过渡设计是核心结构特点，相比平焊法兰，带颈结构可以大幅降低法兰盘与筒体连接位置的应力集中系数，焊接时焊缝位于颈部末端，远离密封面区域，焊接热影响区不会对密封面的平面度造成过度影响，同时锥形颈可以将管路内压产生的轴向应力平滑过渡到法兰盘本体，提升整体承压能力，避免法兰盘在长期承压下出现翘曲变形。法兰盘上均匀布设的螺栓孔，采用跨中布置形式，也就是螺栓孔中心与法兰轴线的连线，错开相邻管段的轴线垂直线，这种设计可以让螺栓紧固时的压紧力更均匀地分布在密封垫片上，减少局部压紧力不足导致的泄漏风险，螺栓孔数量随通径增大对应增加，保证每个螺栓承担的压紧力处于合理区间，避免单根螺栓载荷过大出现蠕变松弛。

　　从建模设计的逻辑来看，首先需要确定对应压力等级下的法兰盘外径、螺栓孔中心圆直径、螺栓孔直径、颈部高度、密封面形式这些核心参数，不同通径对应的参数严格匹配工程常用的尺寸规范，保证模型可以直接用于工程选型参考、管路装配干涉检查。建模时优先以旋转特征生成法兰的本体基础结构，也就是颈部与法兰盘的整体基体，之后在法兰盘端面上绘制螺栓孔的分布草图，采用圆周阵列的方式生成所有螺栓孔，保证孔位的角度偏差控制在建模精度允许的范围内，密封面位置根据低压工况的常用形式，采用突面结构，密封面表面粗糙度的设计要求控制在Ra3.2到Ra6.3之间，适配非金属垫片的密封需求，比如常用的橡胶石棉垫、三元乙丙橡胶垫都可以搭配该法兰使用，实现可靠密封。

　　安装边界方面，该系列法兰对接的钢管壁厚需要与法兰颈部的焊接坡口尺寸匹配，焊接坡口采用V型坡口，焊前需要对坡口位置进行除锈、除油污处理，保证焊接质量，紧固螺栓时需要采用对角交叉紧固的方式，分2到3次逐步拧紧到规定的扭矩值，避免单次单侧紧固导致法兰偏斜、垫片压偏。在管路布设时，法兰安装位置需要预留足够的操作空间，满足螺栓紧固、后期维护更换垫片的操作需求，法兰外侧与周边结构件的净距需要保证扳手可以正常操作，一般不小于200mm，避免后期维护时无法拆卸螺栓。在实际使用中，该类法兰的失效形式多为密封面泄漏、螺栓松动、颈部焊缝开裂，建模时对颈部过渡圆角的设计做了优化，适当加大了圆角半径，降低应力集中系数，减少长期交变载荷下的疲劳开裂风险，法兰盘的厚度设计也充分考虑了螺栓紧固时的刚度需求，避免法兰盘刚度不足导致紧固时出现翘曲，影响密封性能。

　　对于三维建模从业者来说，这类标准承压管件的建模，核心是保证各尺寸参数的匹配性，不能出现螺栓孔中心圆直径与法兰外径不匹配、颈部内径与对接钢管外径不匹配这类低级错误，建模完成后需要进行虚拟装配验证，检查螺栓是否可以顺利穿入螺栓孔、法兰对接后密封面是否可以完全贴合、焊接位置是否存在干涉。对于设备选型人员来说，该系列法兰可以直接用于低压大口径管路的连接选型，搭配对应压力等级的垫片与螺栓，即可满足常规工况的使用需求，不需要额外进行非标法兰的结构设计，大幅降低工程设计的工作量，同时标准件的通用性更强，后期维护更换配件也更加便捷，不需要单独定制加工，缩短运维周期。
