变位齿轮分度传动机构结构设计

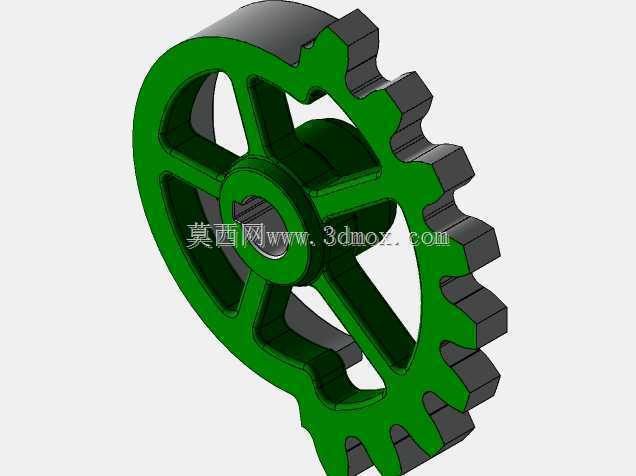

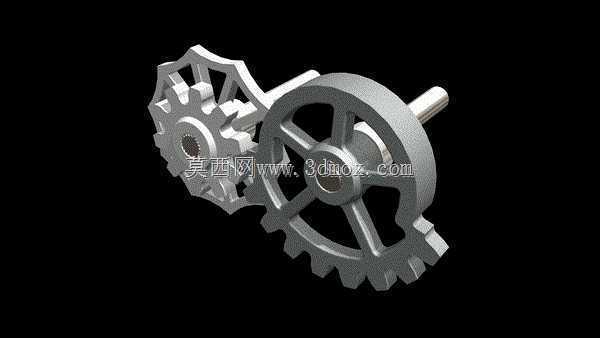

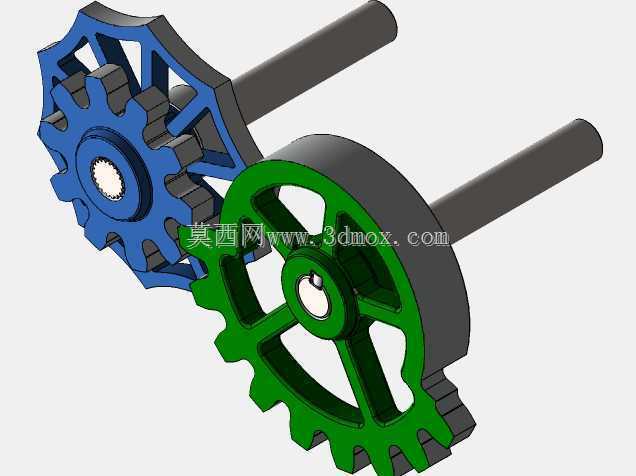

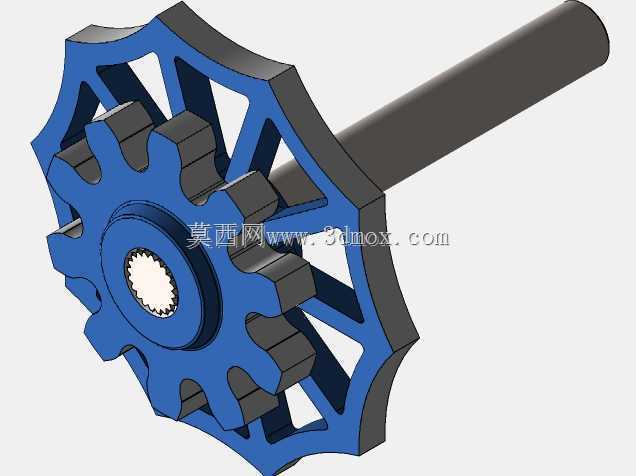

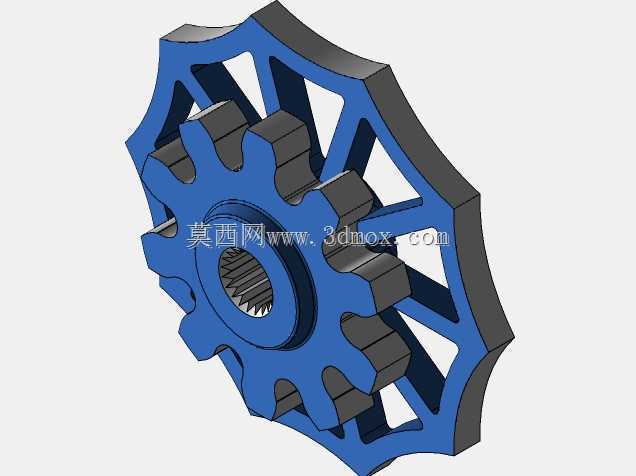

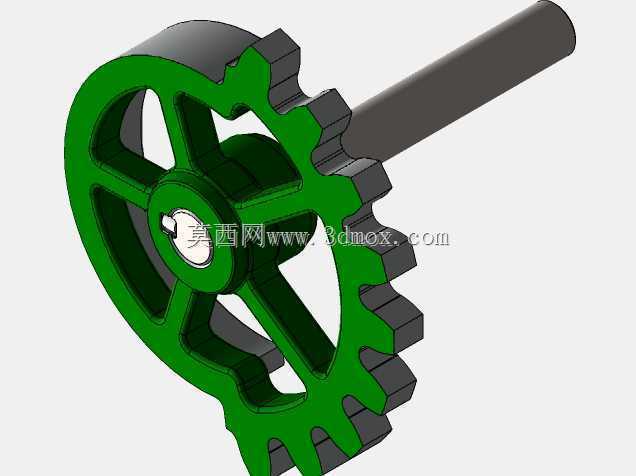

　　在机床分度工作台、自动化生产线间歇送料工位、精密仪器角度调节单元这类需要精准定角度转位的场景中，变位齿轮分度机构是兼顾传动刚性与分度精度的核心执行部件，相比槽轮、棘轮类分度结构，它能实现更小的传动回差，适配中高速连续分度的工况需求。这套机构采用两个变位圆柱齿轮啮合的布局，大齿轮作为输出分度轮，轮辐采用三筋辐板式结构，既减轻自身转动惯量，又能保证轮体在承受交变啮合载荷时的结构刚度，避免轮缘变形导致的啮合间隙波动；小齿轮作为主动输入轮，与输入轴做同轴集成设计，轴端预留的装夹位可直接连接伺服电机输出端或同步带轮，减少额外传动环节带来的精度损失。设计阶段针对标准齿轮啮合易出现根切、中心距调整受限的问题，对两个齿轮均采用正变位修正，

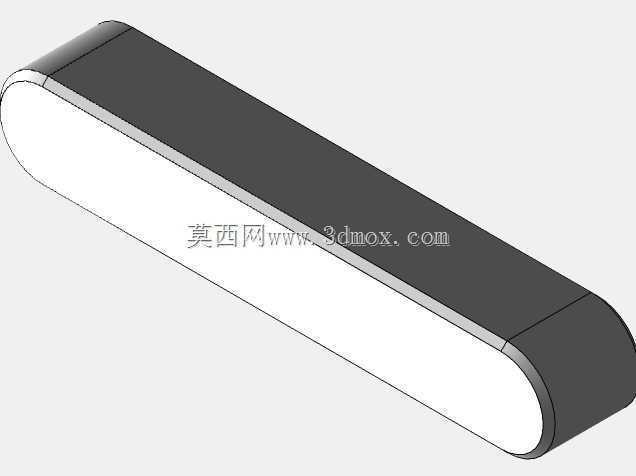

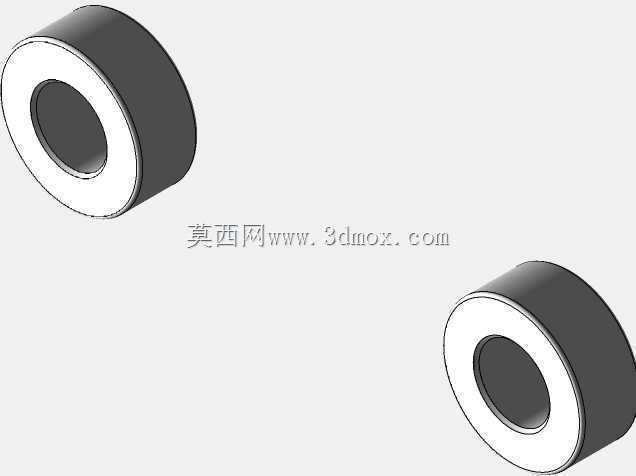

　　齿顶高系数与变位系数经过啮合验算，既避免小齿轮齿数较少时的根切缺陷，又能通过调整变位量适配不同安装中心距的设备布局，同时提升齿面接触强度，降低长期运行后的齿面磨损量。安装边界上，大齿轮中心孔为基准安装孔，可通过平键与分度输出轴连接，轮体背面预留的止口结构能与工作台转盘的定位止口配合，保证装配同轴度控制在0.02mm以内；小齿轮轴的两个支撑轴颈需匹配深沟球轴承或角接触轴承安装位，轴承座的中心高需与大齿轮中心高严格对齐，中心距偏差需控制在IT7级公差范围内，否则会出现啮合卡滞或侧隙过大的问题。实际运行过程中，主动轮连续回转带动分度轮做定传动比转动，可根据分度需求搭配不同齿数比的齿轮副，实现不同分度角的输出，比如搭配齿数比1:4的齿轮副，

　　可实现每次90度的精准转位，适配多工位组装、检测设备的工位切换需求；齿面的啮合侧隙经过设计预留，既能补偿热胀冷缩带来的尺寸变化，又能保证正反转切换时的空程量控制在允许范围内，不会出现分度过冲或定位不准的问题。轮体的材质选型可根据载荷工况调整，轻载高速场景可选用工程塑料或铝合金材质降低运行噪音，重载分度场景则选用40Cr调质后齿面高频淬火，保证齿面硬度达到HRC45-50，提升机构的使用寿命。
