内燃机连杆盖结构三维设计模型

　　连杆盖作为内燃机曲柄连杆机构的核心配套零件，主要应用在往复式活塞发动机、往复式压缩机等需要曲柄连杆传动的动力设备中，与连杆本体配合完成曲轴与活塞之间的动力传递衔接，是保障动力输出稳定性的关键受力部件。在实际设备运行过程中，连杆盖需要承受活塞往复运动带来的周期性交变载荷，包括燃气爆发产生的冲击载荷、曲柄旋转带来的惯性拉力与侧向挤压力，因此其结构强度、安装贴合精度直接决定了整套连杆组件的运行寿命与动力传递效率。

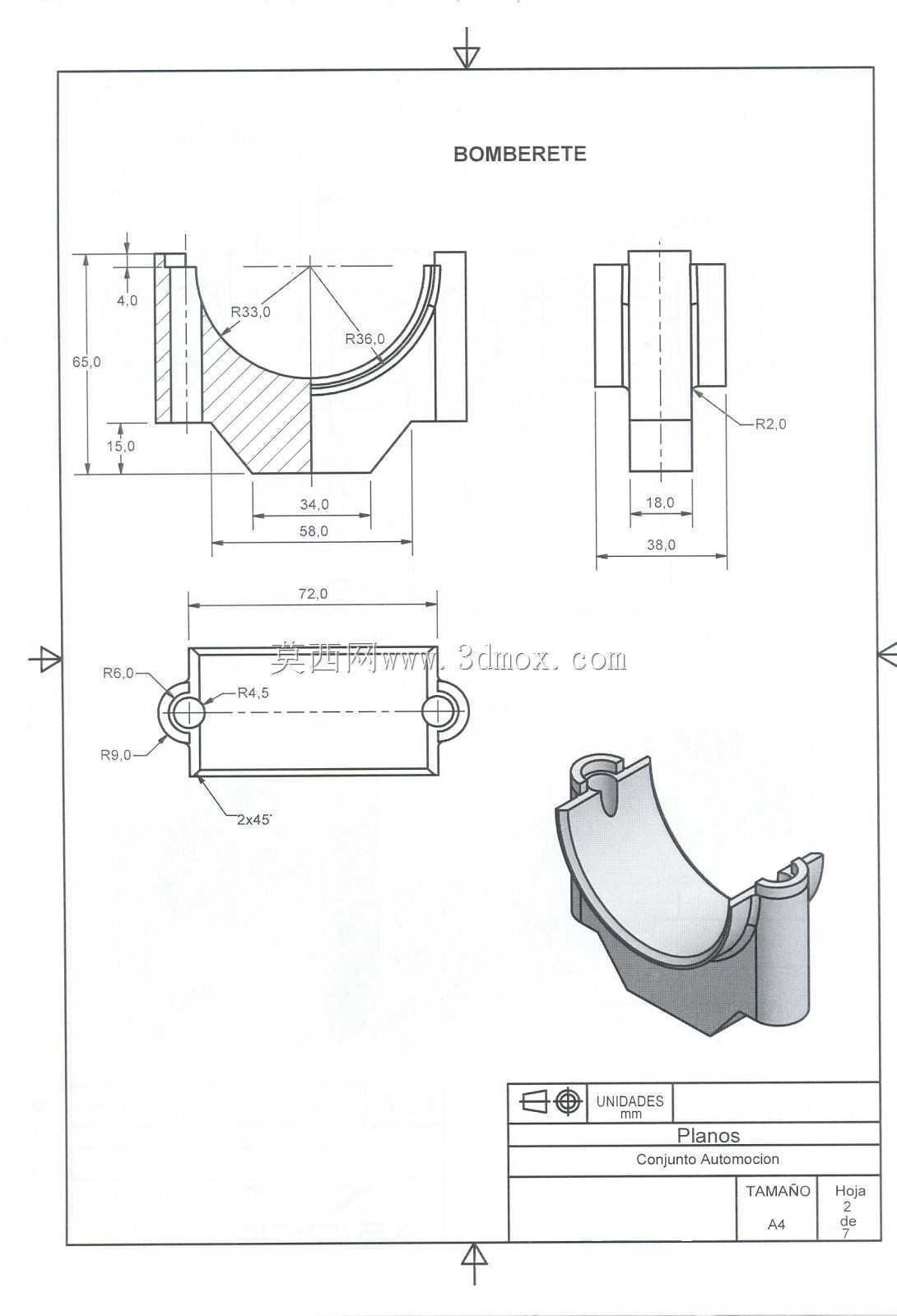

　　从设计思路来看，该连杆盖采用分体式抱合结构，与连杆大头端通过配对加工的结合面实现精准定位，两侧设计有对称的螺栓安装凸台，用于穿装连杆螺栓将盖体与连杆本体牢牢锁紧，形成完整的曲轴安装轴孔。设计过程中首先需要匹配对应曲轴的连杆轴颈尺寸，确定内孔的直径公差与圆柱度要求，保证轴瓦安装后与曲轴轴颈的配合间隙处于合理区间，避免运行过程中出现烧瓦、抱轴等故障。结合面采用平面精加工设计，部分工况下会设计定位止口或者定位销孔，防止连杆盖在交变载荷作用下出现横向错位，保证轴孔的圆度在螺栓锁紧后不会出现超差变形。

　　外形设计上充分考虑了安装边界的限制，盖体的外轮廓做了圆弧过渡处理，避免在曲轴高速旋转过程中与曲轴平衡块、缸体内壁发生运动干涉，两侧的螺栓凸台高度经过严格核算，既保证螺栓有足够的螺纹啮合长度提供锁紧力，又不会因为凸台过高增加不必要的往复运动质量，降低曲柄连杆机构的惯性载荷。盖体的壁厚根据受力分布做了差异化设计，靠近内孔的受力核心区域壁厚更大，向外侧边缘逐步做减薄处理，在保证结构强度满足最大爆发压力要求的前提下，尽可能降低零件自身重量，减少发动机运转过程中的惯性损耗。

　　在实际装配场景中，连杆盖与连杆本体采用配对加工工艺，装配时不能互换，因此模型中结合面的定位特征、螺栓孔的位置度都做了精准还原，能够直接用于装配干涉检查、运动仿真模拟等设计验证环节。设计时还需要考虑连杆轴瓦的定位槽结构，在盖体内孔对应位置设计轴瓦定位凸点，防止轴瓦在运转过程中出现转动、轴向窜动，保障润滑油脂能够顺利进入轴瓦摩擦面形成稳定油膜。整个结构没有多余的冗余设计，所有曲面、凸台、孔位都服务于受力传递与安装适配的实际需求，完全符合动力设备连杆组件的工程设计规范。
