带尺寸标注的缆索导向滑轮结构设计

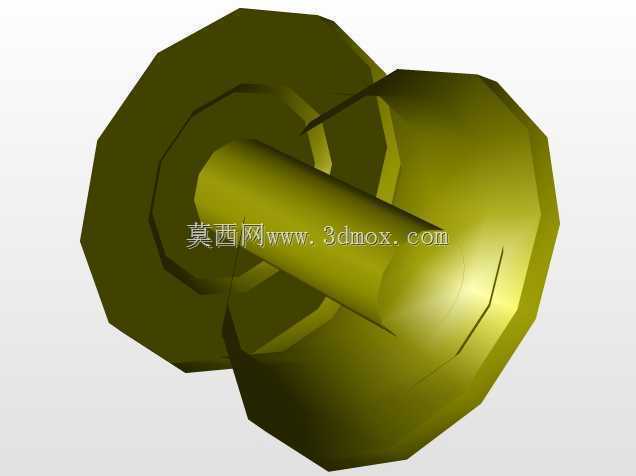

　　这类带内凹轮槽的滑轮结构，常被应用在起重牵引、线缆敷设、索道输送以及各类需要柔性件导向的设备场景中，核心作用是为钢丝绳、缆线、牵引带等柔性传动件提供稳定的支撑与导向，避免柔性件在运行过程中出现跑偏、过度磨损、卡滞等问题，同时能够合理调整柔性件的走向，适配设备整体的布局需求。从结构设计来看，该滑轮采用对称式的轮缘结构，中间内凹的圆弧轮槽经过尺寸匹配，能够与对应直径的柔性件形成足够的接触包角，既可以保证运行过程中柔性件不会从轮槽内脱出，也能分散接触应力，降低轮槽与柔性件之间的磨损速率，延长两者的使用寿命。滑轮中心设置的阶梯通孔，是用于配套安装转轴与轴承的部位，不同直径的阶梯段分别对应轴承定位、轴肩配合的安装需求，

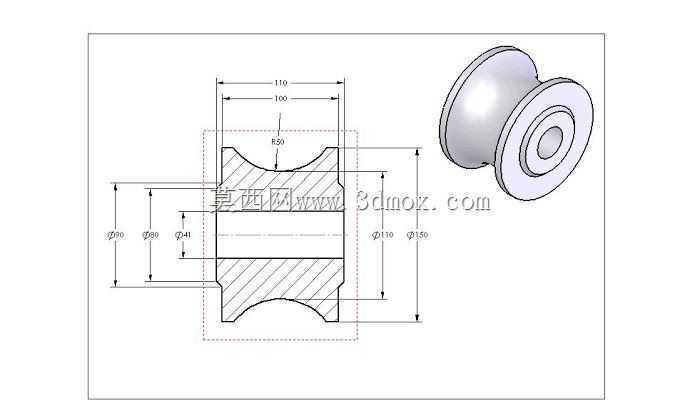

　　能够保证滑轮转动时的同轴度，减少径向跳动带来的运行抖动。从标注的尺寸边界来看，该滑轮的总宽度为110mm，两侧轮缘的外端面间距为100mm，轮槽的底部直径为80mm，中心安装孔的最小直径为41mm，向外依次扩展为90mm、100mm的阶梯段，滑轮的最大外圆直径为150mm，轮缘内侧的定位直径为110mm，这些尺寸参数直接决定了该滑轮的安装适配边界，选型时需要确认安装轴的直径、轴承的选型规格、配套柔性件的直径范围，以及安装位置的空间余量是否匹配。在实际建模过程中，这类回转体结构优先通过旋转特征生成主体轮廓，再对轮槽的圆弧面、安装孔的阶梯面做细节处理，轮槽的圆弧半径需要根据常用柔性件的直径做匹配设计，

　　通常轮槽半径会比适配的柔性件半径大5%-10%，既保证贴合度，也避免卡入异物后出现卡滞。两侧突出的轮缘除了起到防脱的作用，也能够提升滑轮整体的结构强度，避免长期受径向载荷后出现轮缘变形的问题，中心孔的阶梯设计可以减少不必要的加工面，降低加工成本，同时也为轴承的轴向定位提供了贴合面，不需要额外加装定位套就可以完成轴承的装配限位。在实际应用场景中，这类滑轮既可以作为定滑轮改变牵引方向，也可以配套支架作为动滑轮承担载荷，根据使用场景的载荷大小，还可以在基础结构上增加密封槽、润滑孔等细节结构，适配不同的工况需求。
