足部阶梯式脚踏轴承结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:431834
  • 足部阶梯式脚踏轴承结构设计
  • 足部阶梯式脚踏轴承结构设计
  • 足部阶梯式脚踏轴承结构设计
  • 足部阶梯式脚踏轴承结构设计
  • 足部阶梯式脚踏轴承结构设计

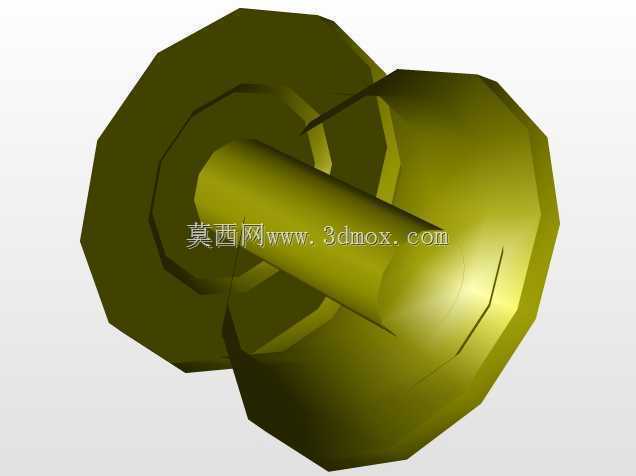

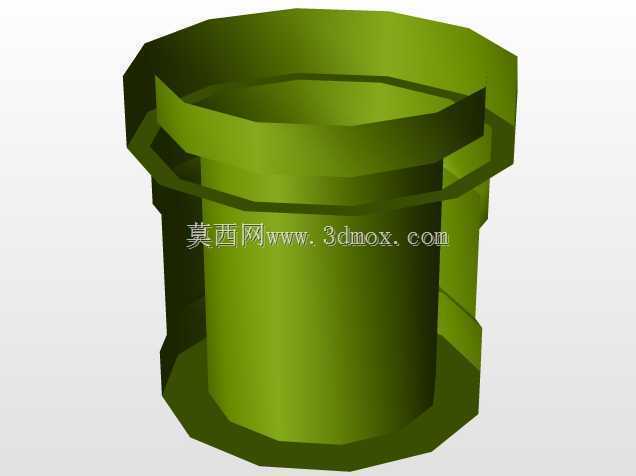

  这类阶梯结构的脚踏轴承,常应用在需要足部踩踏施力的人力传动场景中,比如脚踏式冲压工装、人力驱动的输送设备、脚踏式机床操作机构、康复训练器械的脚踏传动单元,核心作用是承接踩踏输入的径向载荷,同时将踩踏的往复摆动力顺畅转化为转动输出,避免传动过程中出现卡滞、偏磨问题。从结构设计逻辑来看,采用阶梯式的轴身与轴承内圈配合,是为了适配不同安装位的孔径差,轴承外圈的法兰式凸缘结构,能够直接卡在安装板的定位孔端面,省去额外的轴向定位挡圈,安装时只需从单侧推入安装孔即可完成径向定位,大幅减少装配工序的耗时。设计过程中需要重点考量踩踏工况下的载荷特性,人力踩踏的载荷并非均匀径向力,会伴随周期性的偏载冲击,因此轴承的滚道接触角做了适配调整,

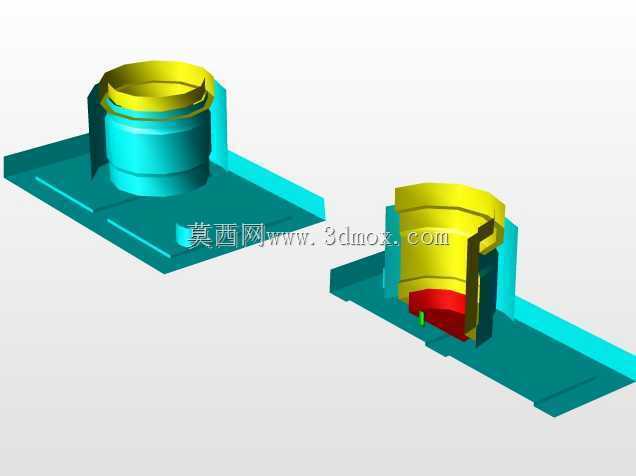

  能够承受一定比例的轴向分力,避免偏载情况下滚动体出现边缘接触导致的早期磨损。轴体与轴承内圈的配合选用过渡配合公差,既保证传动过程中内圈与轴不会出现相对滑动,也方便后期维护时的拆卸更换,不会因为过盈量过大导致拆卸时损伤轴颈表面。安装边界方面,轴承外圈的最大直径与安装板的预留孔径公差控制在H7/h6的间隙配合范围,法兰凸缘的厚度与安装板的沉台深度匹配,装配后凸缘端面与安装板表面齐平,不会突出干涉脚踏杆的摆动行程;轴体伸出轴承两端的长度分别适配脚踏摆杆与传动曲柄的安装位,轴端预留的卡簧槽能够限制轴的轴向窜动,保证踩踏过程中整个传动副的轴向位置稳定。实际应用中,这类轴承的润滑脂填充量控制在轴承内部空腔的三分之一到二分之一之间,

  过多的润滑脂会导致踩踏时的阻尼增大,影响操作手感,过少则无法在滚道表面形成连续油膜,缩短使用寿命。滚道表面的粗糙度控制在Ra0.8以下,能够降低滚动体运转时的摩擦阻力,让踩踏动作更加顺滑,即使长期在无补充润滑的工况下使用,也能维持稳定的转动性能。
