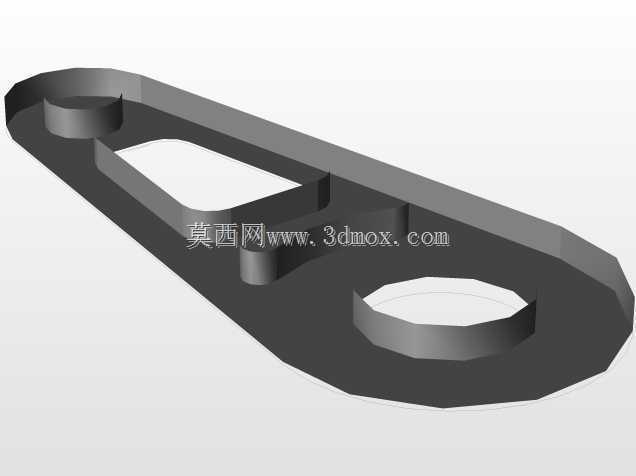

异形连接摇臂结构三维数模

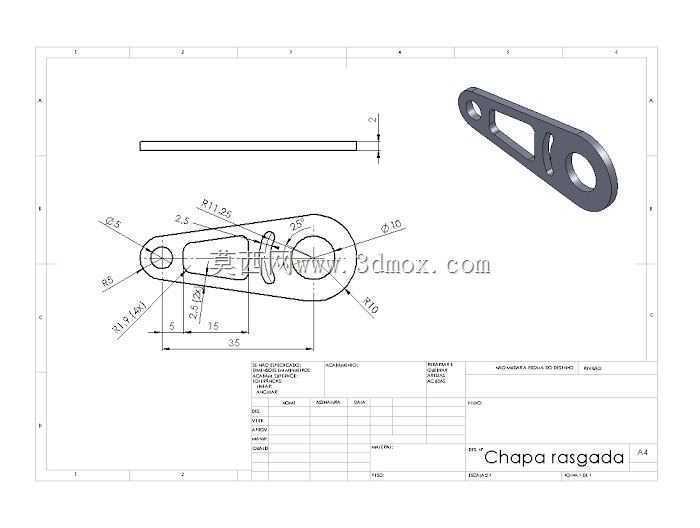

　　该零件属于机械传动系统中的铰接连接类构件，常见于轻工自动化输送线、小型专用作业机具的连杆传动单元中，主要承担动力传递、行程换向以及相邻构件的铰接支撑作用，在需要往复摆动传动的工位中，这类构件的结构合理性直接影响整套传动机构的运行稳定性与使用寿命。从结构设计来看，整体采用长条形异形轮廓，两端分别设置不同直径的同轴铰接孔位，大直径孔位用于与动力输出端的主轴配合，承担主要的载荷传递，孔位周边做了加厚凸台处理，避免铰接位置长期受交变应力出现开裂变形；小直径孔位用于连接末端执行构件，孔位高度与大端孔位保持统一安装基准面，减少装配时的对位调整工作量。零件中段采用镂空式减重设计，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，

　　尽可能去除非受力区域的材料，既降低零件自身重量，减少传动过程中的惯性损耗，也能避免整段实心结构带来的材料浪费与加工成本上升。零件的安装边界需要匹配两端铰接轴的配合公差，大端孔的配合公差选择过渡配合等级，保证与主轴的连接无旷量，同时方便拆装维护；小端孔可根据末端连接件的运动特性选择间隙配合，预留小幅摆动的活动余量。零件的整体厚度方向设置统一的加工基准面，所有孔位的端面都与基准面保持垂直，避免装配后出现铰接卡滞、传动偏载的问题。在实际应用场景中，这类摇臂构件常配套于凸轮传动机构、气缸摆臂驱动单元中，将旋转动力或者直线驱动力转化为设定角度范围内的往复摆动动作，比如包装设备的料仓挡料机构、小型输送线的分料拨杆驱动端，

　　都能见到同结构类型的连接摇臂。设计过程中需要重点校核两个铰接孔的中心距尺寸，中心距的公差直接决定传动行程的精度，同时要核算中段镂空区域的结构强度，在承受最大传动载荷时，零件的最大变形量需要控制在许用挠度范围内，避免长期运行出现塑性变形。零件的棱边位置全部做了倒圆角处理，既减少加工过程中的应力集中，也能避免装配调试时尖锐棱边划伤操作人员，所有非配合面的粗糙度要求可适当放宽，配合面则需要满足对应的机加工精度要求，保证铰接转动的顺畅度。
