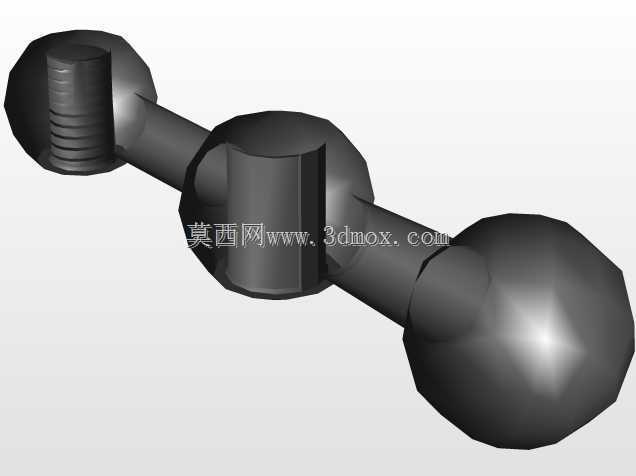

这类多球头铰接连杆构件,常应用在需要多自由度动力传递的机械结构中,比如工装夹具的联动锁紧机构、自动化设备的空间传动链路、轻工机械的往复运动转换单元里,都能见到这类结构的身影。从结构设计逻辑来看,两端的球头结构是核心功能载体,球头部分采用整圆式球面设计,能够在配套的球座内实现一定角度范围内的任意方向偏转,相比传统的销轴铰接结构,它可以补偿安装过程中产生的同轴度误差,也能适应设备运行过程中机架微变形带来的传动位姿偏移,避免传动链路出现卡滞、应力集中断裂的问题。杆身部分采用等径圆柱结构,在满足传动抗拉、抗扭强度要求的前提下,尽可能缩减了自身重量,降低运动过程中的惯性负载,中部设置的带平面圆柱凸台,是整个构件的安装定位基准,
平面结构可以配合紧定螺钉或者定位销实现周向固定,防止连杆在往复传动过程中出现自身转动,保证两端球头的铰接偏转方向始终处于设计允许的工作区间内。端部的外螺纹段用于和外接传动部件实现刚性连接,螺纹的公称直径和球头直径做了匹配设计,保证螺纹连接部位的抗拉强度不低于杆身的结构强度,避免传动负载过大时出现螺纹滑牙、断裂的失效情况。在实际安装适配时,需要注意两端球头的配合球座内孔球面粗糙度要达到设计要求,装配时涂抹适量润滑脂降低铰接转动的摩擦阻力,同时要预留足够的偏转空间,避免球头摆动到极限角度时和周边结构件发生干涉。这类构件的尺寸设计通常会根据实际传动负载做匹配调整,杆身长度、球头直径、螺纹规格都可以根据具体的设备安装空间、

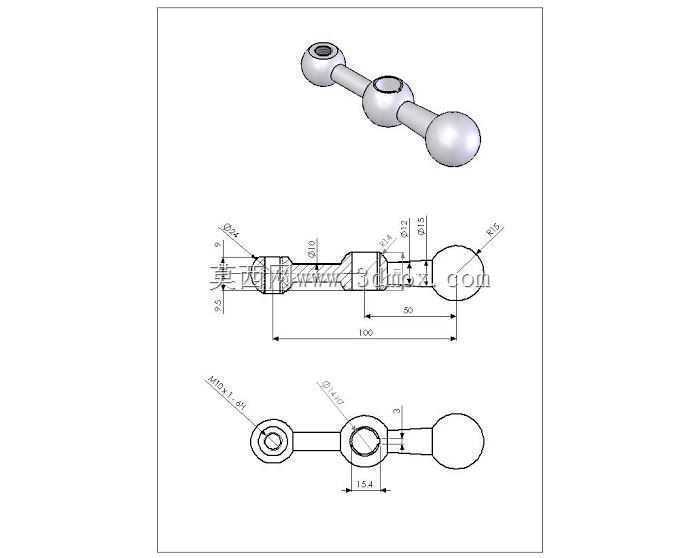

传递扭矩大小做参数优化,在小负载的联动机构中可以采用工程塑料材质降低成本,在大负载的传动场景下则选用合金结构钢做调质处理提升整体结构强度,表面做发黑或者镀锌处理提升耐磨与防锈性能,延长构件的实际使用寿命。在三维建模过程中,球面部分的建模要保证圆度公差,杆身和球头的衔接位置要做合理的圆角过渡,避免应力集中,中部定位凸台的平面要和杆身轴线保持垂直,保证安装定位的精度,螺纹段可以采用简化建模方式提升装配效率,但在出工程图时需要标注清楚螺纹的公差等级和配合要求。
