带开口槽U型铰接支座结构设计

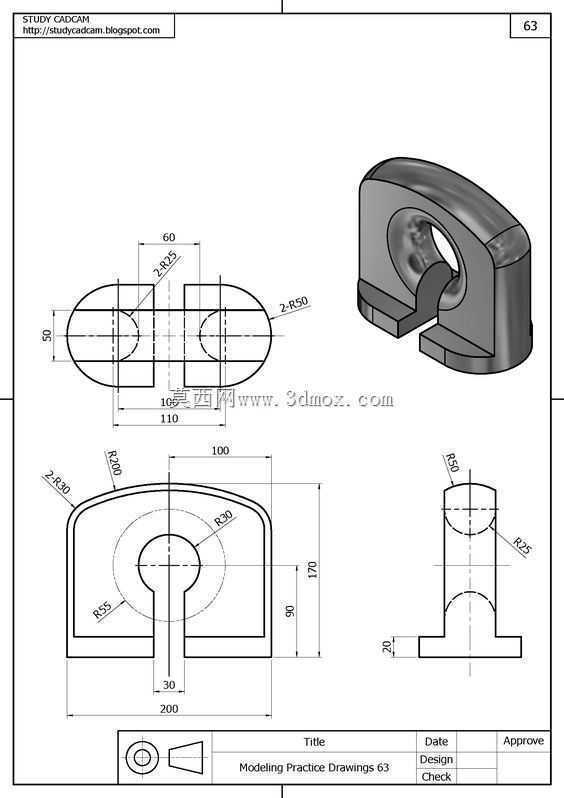

　　这类带开口槽的U型铰接支座，在轻工输送线、小型工装夹具、非标自动化设备的铰接点位应用十分广泛，核心作用是作为铰接副的承载基座，实现两个运动构件之间的转动连接，同时预留的开口槽能够快速完成销轴的装配与拆卸，无需将整根销轴完全抽出即可完成构件的拆装维护，大幅降低设备检修的拆装工作量。从结构设计逻辑来看，整体采用U型半包围构型，主体承载部分为带圆弧过渡的块状结构，顶部的半圆弧面与内部同轴的铰接孔形成同心配合结构，能够保证铰接销轴转动时的受力均匀性，避免应力集中导致的结构开裂。底部的安装底板向两侧延伸，总长度控制在200mm，宽度方向总尺寸为110mm，底板上预留的安装定位空间能够适配M8-M12规格的紧固螺栓，

　　可直接固定在型材机架或者焊接安装面上，安装边界清晰，不需要额外加工复杂的适配结构。两侧立板的总高度为170mm，铰接孔中心距离底板安装面的高度为90mm，这个高度设计能够避开安装面的突出结构，保证铰接转动的构件不会与安装基面发生运动干涉。立板上开设的宽度30mm的开口槽，槽端采用R5的圆弧过渡，既能够满足销轴快速装入的需求，又能避免槽口位置的应力集中，提升结构的抗疲劳强度。主体顶部的外圆弧采用R50的过渡设计，两端的耳部结构采用R50的外圆弧，边缘做2-R50的圆角处理，去除加工锐边的同时，也能减少人员操作时的磕碰风险。铰接孔的半径为30mm，能够适配直径60mm的铰接销轴，满足常规轻载铰接点位的承载需求，整体结构的壁厚均匀，

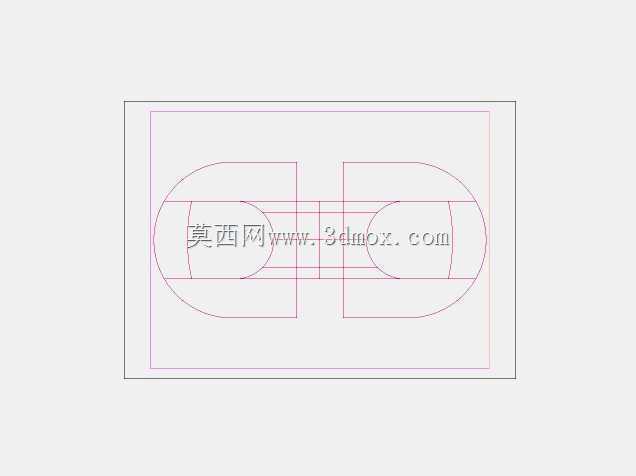

　　最小壁厚控制在20mm，既保证了足够的结构强度，又不会造成材料的浪费。在建模过程中，优先采用草图驱动的特征建模方式，先绘制主视图的截面轮廓，通过拉伸生成主体基础结构，再对顶部圆弧、开口槽、安装底板等特征进行细化处理，所有的圆角过渡都在特征生成的最后阶段添加，避免前期圆角导致的草图约束混乱。这类支座在实际使用中，通常会配合铜套或者自润滑轴承安装在铰接孔内，开口槽的位置会加装可拆卸的压块，防止设备运行过程中销轴从槽内脱出，兼顾拆装便捷性与运行可靠性。
