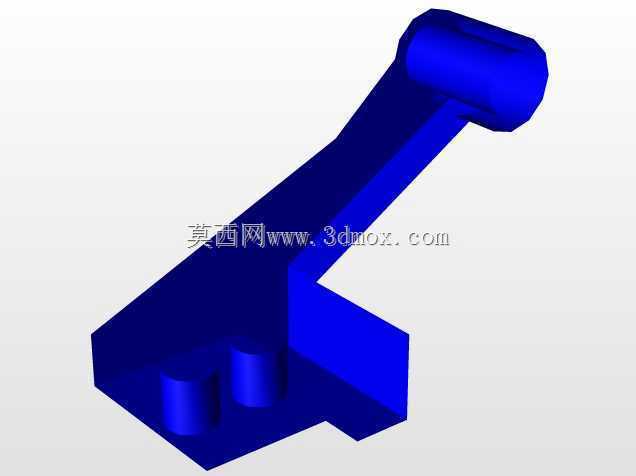

倾斜支座式铰接连接机械构件

　　该类带倾斜臂的铰接支座构件，常见于轻工输送线、小型工装夹具的摆臂驱动单元末端，作为动力输出端与执行端的中间连接载体，承担铰接转动、载荷传递的核心作用，在需要小角度往复摆动的工位中应用广泛，比如包装线的拨料摆臂、检测工位的翻转定位架，都能见到同结构形式的零件。从结构设计逻辑来看，底部采用带定位凸台的矩形安装基座，基座平面预留两个同轴安装孔，可通过紧固件直接固定在设备安装面，底部的凸台结构能够嵌入安装面板的定位槽内，抵消铰接转动时产生的横向剪切力，避免长期运行后紧固件受剪松动，保障安装精度的长期稳定性。倾斜臂段采用等截面斜向过渡设计，角度匹配摆臂的摆动行程轨迹，既减少了不必要的材料冗余，又能保证臂段在承受径向载荷时的抗弯强度，

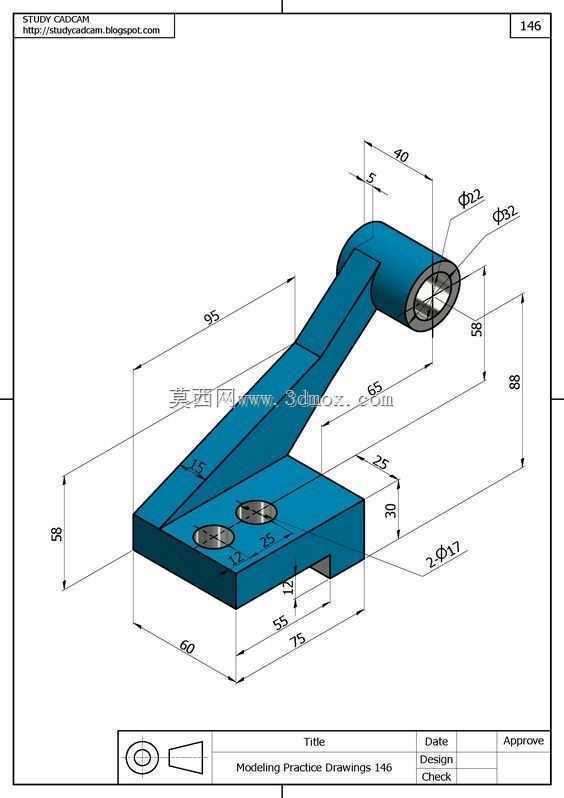

　　臂身与基座、端部套筒的衔接处均做了圆弧过渡处理，可有效分散应力集中点，避免交变载荷下出现疲劳断裂问题。端部的同轴套筒结构是核心功能段，内孔可穿装铰接销轴，与配套的摆杆、驱动连杆形成转动副，套筒的外径尺寸匹配常规铰接衬套的安装规格，可直接加装自润滑铜套降低转动摩擦阻力，减少日常维护频次。从安装边界尺寸来看，基座总长度75mm、宽度60mm，底部凸台的定位尺寸与安装孔间距适配常规的工业铝型材安装面、工装钢板台面的开孔标准，不需要额外做转接板即可完成装配；倾斜臂的总伸展长度从基座端面到套筒中心为95mm，套筒中心距离基座安装面的垂直高度为88mm，整体安装占用空间紧凑，不会对周边的传动部件、检测元件造成干涉。

　　设计阶段针对铰接部位的载荷特性做了结构优化，套筒段的壁厚满足常规轻载摆动工况的强度要求，两个安装孔的中心距经过匹配计算，可保证紧固件锁紧后基座受力均匀，不会出现单侧翘起的问题，臂身的倾斜角度经过运动仿真验证，在设定的摆动角度范围内不会与基座安装面、周边相邻构件发生运动碰撞，能够适配0-65度区间的往复摆动工况，在小型自动化设备的摆臂机构中具备较强的通用性，可直接作为标准连接构件选型使用，也可根据实际载荷需求调整臂厚、套筒内径尺寸适配不同的工位要求。
