皮带轮支撑组件装配结构设计

　　皮带轮支撑组件广泛应用于各类带传动设备中，从工业生产线的动力传输单元、小型加工设备的传动端，到农用机械、输送设备的动力传递路径上，这类支撑结构都是保障带传动稳定运行的核心基础部件。它的核心作用是为皮带轮提供稳定的旋转支撑，同时固定轴系、衬套等配套零件的相对位置，抵消皮带运转过程中产生的径向张紧力，避免轴系出现偏摆、窜动，保证皮带轮与驱动轮、从动轮的槽型对齐，减少皮带的偏磨、打滑问题，延长传动带与轴承类零件的使用寿命。

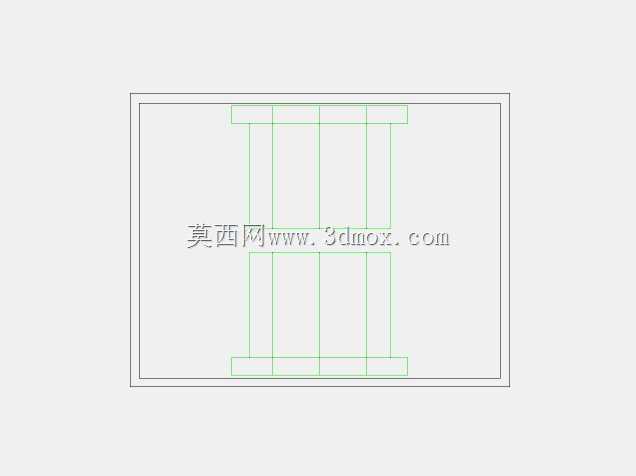

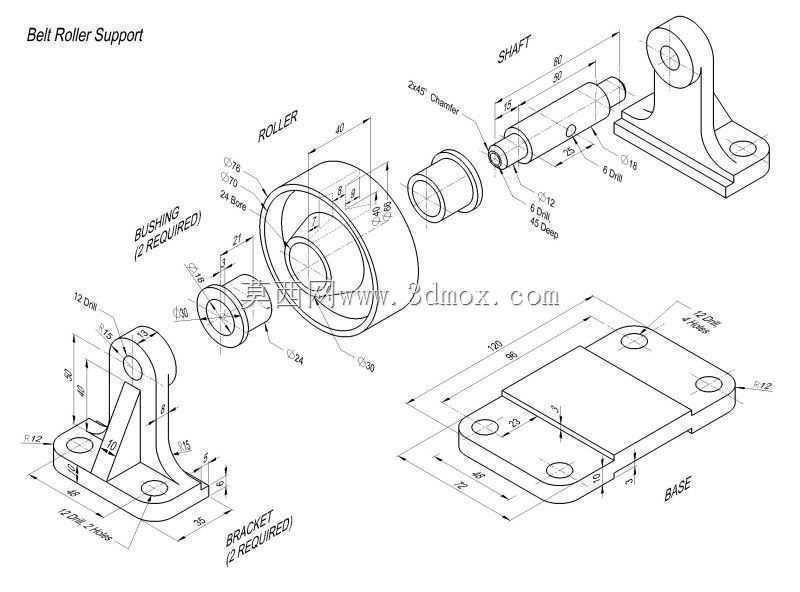

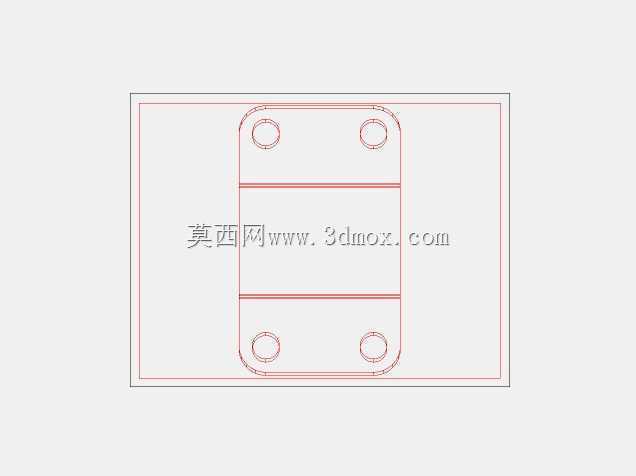

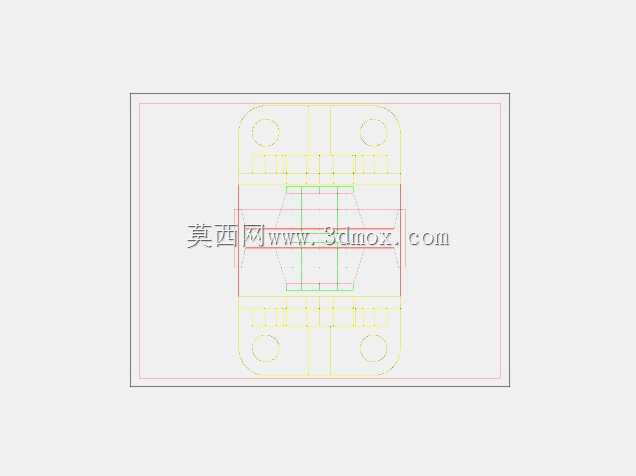

　　这套支撑组件采用分体式装配设计，包含支座本体、支撑轴、滚轮、衬套、安装底座几个核心部分，各零件之间通过轴孔配合实现定位，衬套作为易损件嵌入滚轮与轴的配合面，能够降低轴与滚轮的直接磨损，后期维护时仅需更换衬套即可恢复配合精度，无需整体更换核心结构件，大幅降低了设备运维的成本。支座部分采用L型弯臂式结构，弯臂处设置了加强筋结构，能够在控制整体重量的前提下，提升结构的抗弯曲、抗形变能力，抵消皮带张紧后对支撑端产生的倾覆力矩。底座部分设计为带安装孔的平板结构，四个安装孔对称分布，能够通过螺栓将整个组件牢固固定在设备的安装基准面上，安装孔的位置公差经过严格校核，保证装配后支撑轴的轴线与带轮传动平面保持垂直，避免皮带运行时出现跑偏问题。

　　从安装边界来看，底座的安装孔距、支撑轴的伸出长度、滚轮的安装高度都经过匹配设计，能够适配常规窄V带、平皮带的安装空间要求，轴端的台阶与倒角设计方便衬套、滚轮的快速装配，轴上的定位槽可以配合挡圈实现滚轮的轴向限位，防止运转过程中滚轮出现轴向窜动。滚轮的轮面尺寸匹配对应规格皮带的宽度，轮缘的倒角设计能够减少皮带边缘的剐蹭损伤。整个结构的设计充分考虑了加工工艺性，支座、底座类零件采用板材切割折弯或者铸造成型后机加工的方式即可生产，轴类零件采用常规圆钢车削加工就能满足精度要求，衬套采用耐磨铜合金或者工程塑料材质，适配不同转速、负载的使用场景。在实际选型应用时，需要根据传递的功率、皮带的张紧力核算支座的抗弯强度以及轴的抗扭、抗弯刚度，匹配对应规格的衬套耐磨性能，确保在长期连续运转的工况下，结构不会出现塑性形变，配合面不会出现过度磨损，保障整个传动单元的运行稳定性。
