带法兰安装结构的单联轴传动连接件

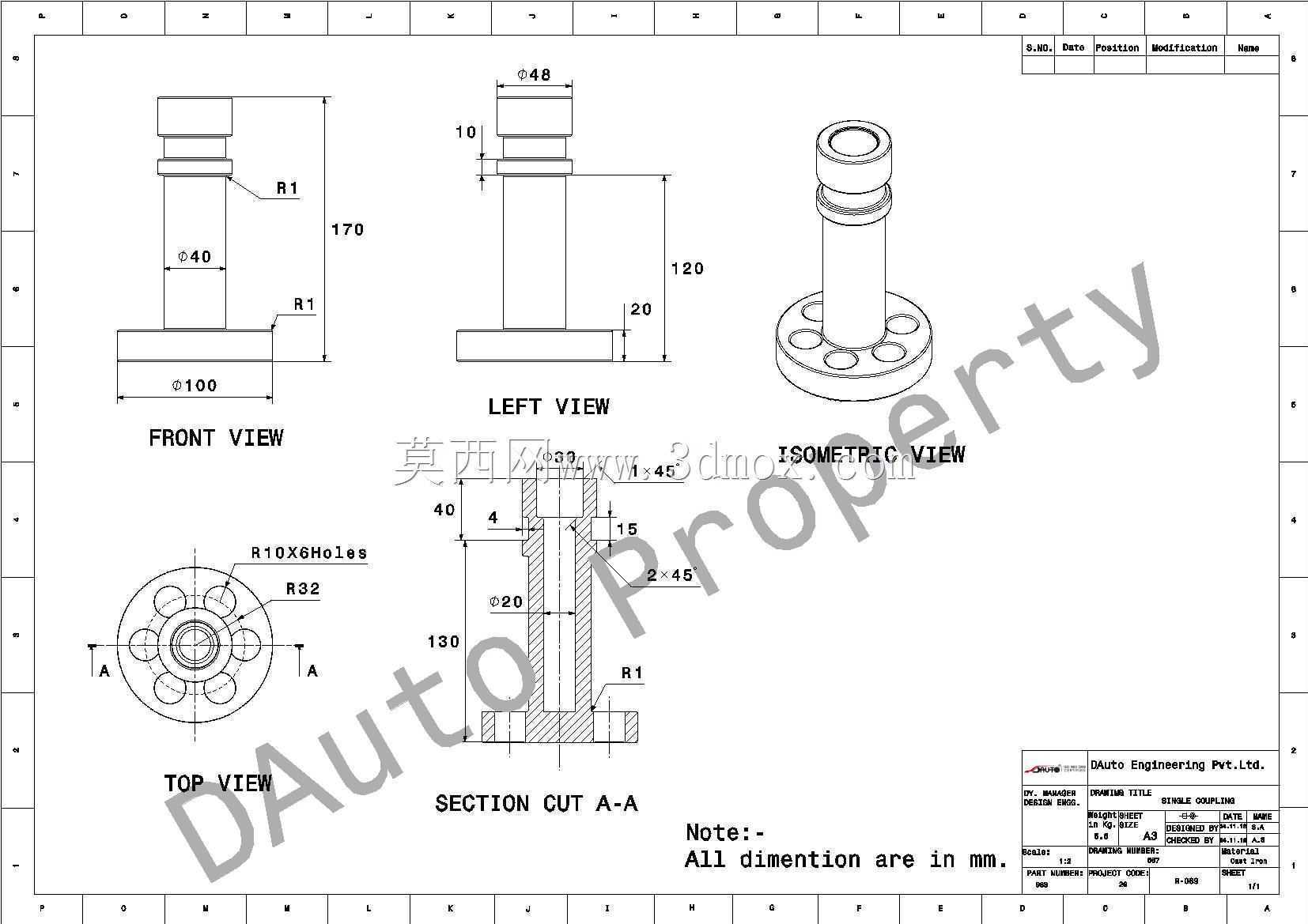

　　这类带法兰安装结构的单联轴传动件，常应用在中小功率的传动链路中，比如轻工输送设备的动力输出端、小型风机的电机与叶轮衔接位置、自动化生产线的模组动力对接处，用来实现两根轴的刚性同轴连接，补偿安装过程中存在的微小轴向、径向偏差，保障动力传递过程的同轴度，减少传动过程中的抖动与偏磨损耗。从结构设计来看，主体采用一体式轴套搭配底部法兰盘的组合形式，上部轴套段做了两级阶梯凸台结构，靠近顶端的凸台可作为轴向定位的限位面，装配时能抵住对接部件的端面，避免轴件轴向窜动；中间的环形凹槽可适配轴用挡圈或者密封件，满足不同工况下的轴向固定或者防尘密封需求。底部法兰盘采用圆盘式结构，沿圆周均匀分布六个安装通孔，

　　安装时可通过螺栓穿过通孔与设备基座或者对接法兰面锁紧固定，这种周向均布的孔位设计，能让锁紧力均匀分布在法兰接触面，避免局部应力集中导致的连接松动，同时六个孔位的排布也适配多数通用小型传动设备的安装孔距标准，降低选型适配的难度。轴套的内孔为光滑通孔设计，可根据对接轴的直径做公差配合调整，常规工况下选用H7级公差即可满足过渡配合需求，若需要传递更大扭矩，也可在内孔加工键槽，通过平键实现周向固定，避免轴与轴套之间出现打滑。设计过程中需要重点控制轴套内孔与法兰安装面的垂直度，若垂直度偏差超过0.02mm，装配后会出现轴系偏斜，高速运转时会产生明显的振动，加剧轴承的磨损；同时法兰盘上的安装孔需要与轴套内孔保持同轴，孔位的位置度公差需控制在0.

　　1mm以内，保障安装后螺栓能顺利穿入，不会出现别劲的情况。从安装边界来看，这类联轴件的轴向占用空间较小，法兰盘的外径大于上部轴套的外径，安装时需要预留出法兰盘的径向安装空间，保障螺栓能够顺利拧紧，同时轴套段的长度需要匹配对接轴的插入深度，一般插入深度为轴径的1.2-1.5倍，保障足够的接触面积传递扭矩，避免轴与轴套接触长度不足导致的接触面压溃。在实际选型应用中，需要根据传递的扭矩大小、轴的直径、安装空间的尺寸来匹配对应规格的产品，若应用在有腐蚀的工况环境，可更换不锈钢材质，若应用在普通传动场景，45号钢调质处理即可满足强度需求，表面做发黑处理还能提升防锈能力，延长部件的使用寿命。
