带圆柱凸台双叉连接支座结构设计

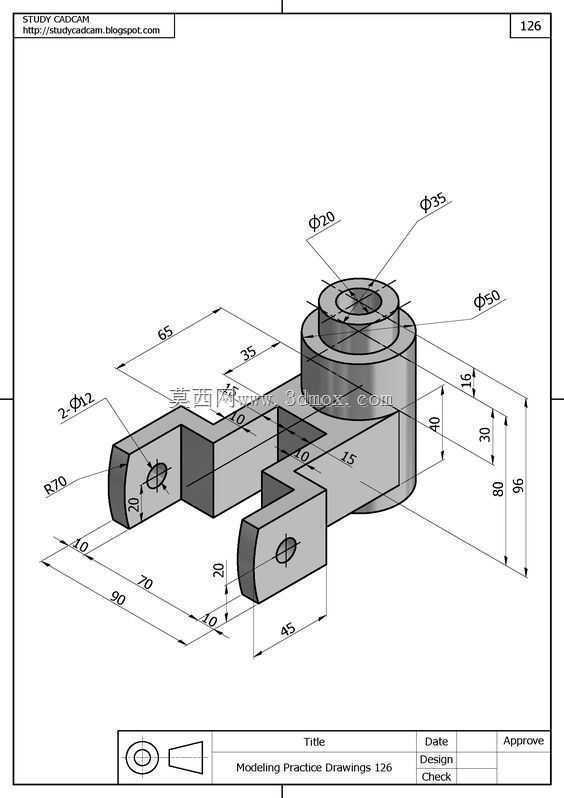

　　这类带圆柱凸台的双叉连接支座，多应用在轻工输送线、小型工装夹具的铰接支撑点位，承担相邻运动构件的铰接定位与载荷传递作用，日常工况下主要承受径向剪切力与小幅轴向拉压载荷，是小型自动化设备里实现构件摆动连接的常用基础零件。从结构设计逻辑来看，零件主体采用一体化铸造成型后再做机加工的工艺路线，上部圆柱凸台设置同轴阶梯孔，大端直径50、中段直径35、内孔直径20，阶梯孔的设计既可以适配铰接销轴的安装定位，也能预留润滑脂的存储空间，减少销轴转动过程中的磨损。下部双叉臂采用对称布局，单臂厚度15，臂端设置直径12的贯通安装孔，孔端做R70的圆弧过渡，避免应力集中在臂根与圆柱主体的连接位置，双叉臂的开口间距预留足够的安装间隙，

　　可适配厚度10-12的对接构件，不会出现装配干涉。尺寸边界上，零件总高度方向从安装底面到凸台顶面为96，凸台自身高度40，双叉臂的水平总长度为126，安装孔的中心距在长度方向为80，宽度方向两个安装孔同轴度公差控制在0.02mm以内，保证铰接销轴安装后不会出现卡滞。设计过程中特意将叉臂与圆柱主体的连接位置做了10mm的圆角过渡，避免直角连接处的应力集中，在长期交变载荷下不会出现根部断裂的问题。凸台顶面与底面都预留了1mm的机加工余量，安装后可以保证与对接构件的贴合度，减少装配后的累计误差。两个叉臂上的安装孔采用一次装夹钻铰成型，保证孔的圆柱度与同轴度，装配时销轴可以顺畅穿过，不需要额外修配。这类零件在实际使用中，通常会在凸台内孔加装铜套，进一步提升耐磨性能，延长零件的更换周期，双叉臂的下端面作为安装基准面，加工时保证平面度在0.03mm以内，安装后可以保证整个支撑结构的垂直度，避免铰接构件出现偏载磨损。
