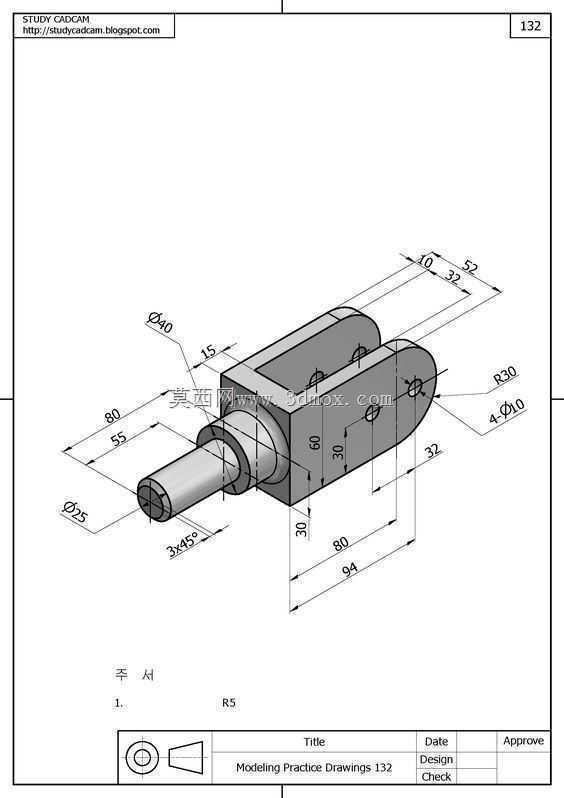

这类带伸出轴的叉型构件,常见于中小型传动链路的末端执行连接环节,在轻工输送设备、小型工装夹具的动作传递单元中应用较多,主要承担扭矩传递、铰接联动的功能,一端的圆柱轴用于穿入配套轴承座实现回转支撑,叉型开口端则用于对接摆杆、连杆类零件,通过销轴穿入端部的四个通孔完成铰接,可将回转运动转化为指定角度的摆动输出。从结构设计逻辑来看,伸出轴段做了阶梯变径处理,靠近叉体的轴肩位置可作为轴承安装的定位面,轴端预留的倒角结构方便装配时顺利导入轴承内圈,轴段表面标注的粗糙度要求适配常规深沟球轴承的配合公差,能满足中低转速下的回转支撑需求。叉体部分采用圆弧过渡的块状结构,端部做R30的圆弧收边,既避免锐角应力集中,
也能减少运动过程中与周边构件的干涉风险,叉体两侧的平行面加工有同轴通孔,四个通孔的位置度公差需严格控制,才能保证铰接销轴穿入后无卡滞,铰接副的转动灵活度符合设计要求。尺寸边界上,整个构件沿轴方向的总长度为94mm,叉体部分的宽度为60mm,伸出轴的直径为25mm,轴段伸出长度为55mm,叉体上的铰接孔直径为10mm,相邻孔的中心距分别为32mm、40mm,这些尺寸参数可直接用于配套安装位的空间校核,装配时需注意轴肩与轴承端面的贴合间隙控制在0.02mm以内,叉体开口的平行度误差不超过0.03mm,避免铰接后出现偏载磨损。建模过程中优先通过草图绘制轴截面与叉体的轮廓线,采用旋转特征生成轴段主体,再通过拉伸、切除特征完成叉体结构的构建,
最后对所有锐边做R5的圆角处理,既符合加工工艺要求,也能提升零件的结构强度,避免热处理或受力时出现应力开裂的问题。这类零件的材质通常选用45号钢,表面做发黑处理提升防锈能力,轴段与轴承配合的位置可根据载荷需求选择高频淬火处理,提升表面耐磨性能,延长构件的实际使用寿命。
