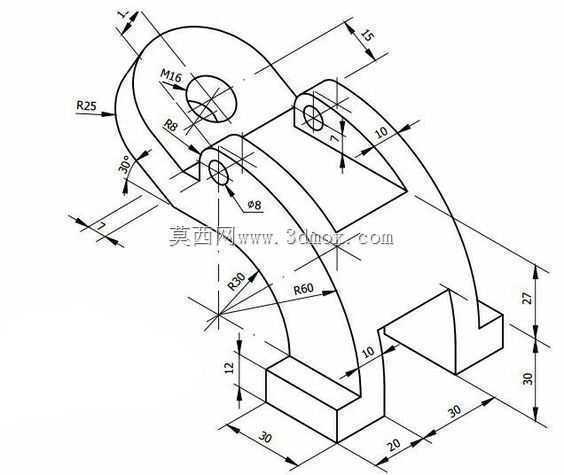

该弧形连接支座属于设备连接类支撑构件,主要应用在需要弧形避让、多工位铰接安装的工业设备场景中,常见于轻工输送设备的张紧机构、小型工装夹具的角度调节单元、非标自动化设备的联动摆臂连接部位,可实现两个存在空间夹角的部件之间的刚性连接,同时预留铰接点位满足小范围角度摆动的装配需求。从结构功能来看,构件上端设置M16螺纹安装孔,可通过标准螺栓实现与上部功能部件的刚性锁紧,孔位周边做R25圆弧过渡,避免应力集中在安装孔边缘,提升长期受载下的结构强度;中部设置两个Φ8铰接孔,孔位周边做R8圆角处理,两个孔位的中心距经过尺寸校核,可配合销轴实现与摆臂、连杆类零件的铰接装配,满足部件之间的相对转动需求,铰接孔的位置精度直接影响联动机构的运动顺畅度,
建模时需严格保证孔位同轴度与中心距公差。构件主体采用R30与R60两段同心圆弧过渡的曲臂结构,这种弧形设计一方面可以避让设备内部的管线、相邻运动部件,避免安装后出现运动干涉,另一方面曲臂的等截面设计可保证受力均匀,在承受横向载荷时不会出现应力突变的薄弱区域。下端设置两个矩形安装脚,单个安装脚的长宽尺寸为30mm、20mm,安装脚总高度30mm,其中定位凸台高度12mm,可卡入安装基座的对应卡槽内实现快速定位,两个安装脚的中心间距为30mm,安装时可通过螺栓穿过安装脚的预留孔将整个支座固定在设备基座上,安装边界需保证基座安装面平面度不低于0.1mm,避免支座固定后出现翘曲影响上部铰接部件的运动精度。

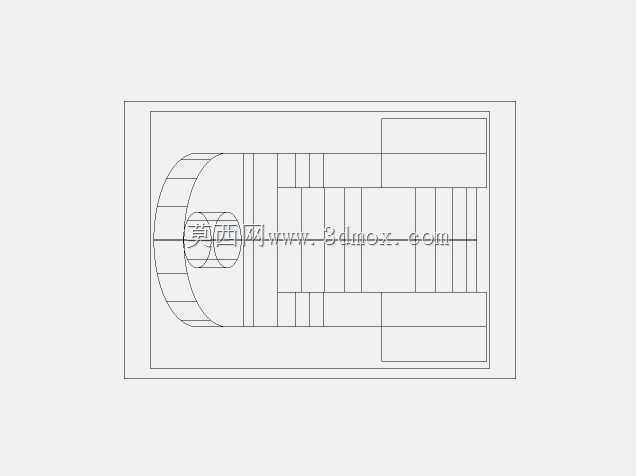

整体结构的总高度方向尺寸从下端安装面到上端安装孔中心的垂直距离为57mm,上端安装部位的厚度为15mm,铰接部位的凸台厚度为10mm,所有外棱角均做小倒角处理,去除加工毛刺避免装配时割伤操作人员。建模过程中优先以基准面定位下端安装面,再依次向上绘制曲臂轮廓、铰接孔位、上端安装结构,所有圆弧轮廓均采用同心约束保证曲率连续,避免后续加工时出现轮廓接刀痕,同时对安装孔、铰接孔的位置做尺寸链校核,保证装配时与标准件、相邻部件的配合公差符合机械设计手册的对应要求。
