带螺旋槽结构的传动螺杆零件设计

　　这类带连续螺旋槽的螺杆零件，常应用在小行程直线进给机构、微型电动拧紧工具的传动端，也可作为小型物料输送装置的推送构件，在手持电动工具、桌面级自动化进给工位、小型包装设备的送料单元中都能见到其应用场景。从结构设计逻辑来看，该零件采用等距螺旋槽布局，整体为轴类回转体结构，主体总长控制在100mm，最大外圆直径为10mm，两端轴颈直径为6mm，可适配常规的微型深沟球轴承安装位，端部设计的2×45°倒角，既方便装配时的导向导入，也能去除加工毛刺避免装配时刮伤配合件内壁。螺旋槽的槽底圆角统一采用R3设计，能够有效降低螺杆工作时的应力集中系数，在频繁正反转传动的工况下，可减少槽根位置的疲劳裂纹萌生风险，提升零件的交变载荷耐受能力。

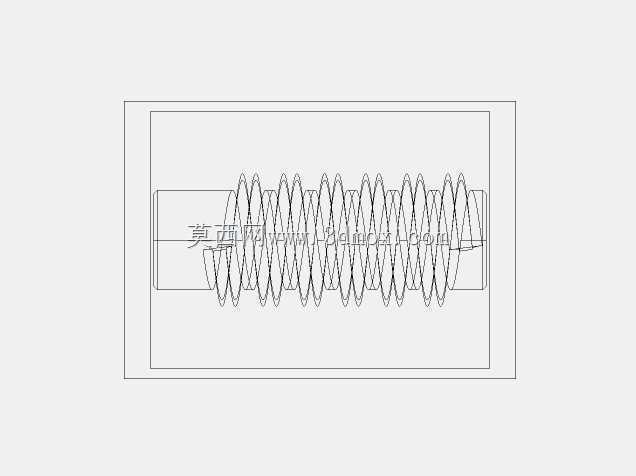

　　中间段的螺旋槽工作长度为74.15mm，对应直线进给的有效行程范围，槽型的截面轮廓经过优化，既保证与配合螺母的啮合接触面积足够，传递额定扭矩时不会出现滑牙失效，也控制了加工时的切削余量，降低铣削或磨削加工的工艺难度。零件上预留的4mm宽定位环槽，可用于安装轴用挡圈，实现螺杆在装配腔体内的轴向限位，避免工作过程中出现轴向窜动，影响传动精度。从实际使用角度出发，该螺杆的同轴度公差需要控制在0.03mm以内，两端轴颈与螺旋槽外圆的径向跳动不超过0.02mm，才能保证传动过程中的平稳性，减少运转时的噪音与振动。在三维建模过程中，需要先绘制回转体的基础轮廓，通过螺旋线扫描切除生成螺旋槽结构，再对槽根位置做圆角过渡处理，

　　最后添加端部倒角与定位环槽特征，建模时需注意螺旋线的导程与槽宽的匹配关系，保证槽型轮廓与工程图的截面要求一致，避免后续加工时出现啮合干涉问题。这类螺杆在装配时，通常需要配合铜制或工程塑料材质的螺母使用，根据传动负载的不同，可选择不同的螺旋升角参数，该版本的螺旋升角适配中等转速、中等扭矩的传动场景，既不会因升角过大出现自锁失效，也不会因升角过小导致传动效率过低。
