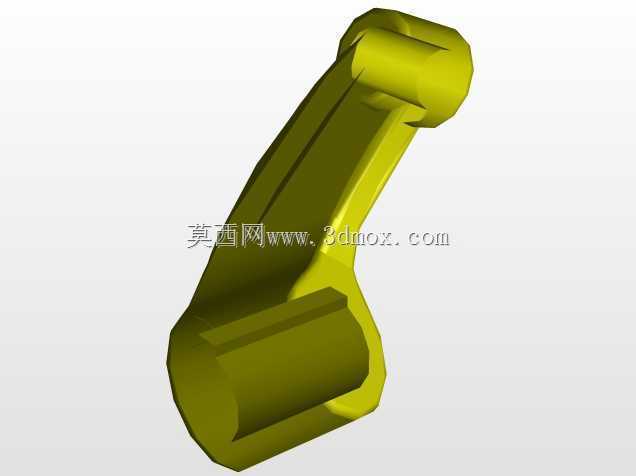

偏移连杆结构三维设计图纸

　　该偏移连杆属于铰接传动类通用机械零部件，主要应用在需要实现偏心距动力传递、往复摆动转换的机械传动场景中，常见于轻工自动化生产线的摆臂机构、小型压力设备的曲柄连杆单元、物料输送设备的拨料驱动结构，也可作为专用工装夹具的联动铰接部件使用，核心作用是在两个存在固定偏移量的铰接点之间传递往复摆动力，补偿传动路径上的轴间距偏差，避免传动过程中出现运动卡滞。从结构设计来看，零件两端分别设置同轴度要求较高的铰接安装孔，一端为大直径通孔，用于与固定铰接销轴配合作为摆动支点，另一端为小直径铰接孔，用于连接驱动端或执行端的联动部件，两孔中心存在固定偏移距，中间连接臂采用变曲率流线型过渡结构，所有棱边均设置R4圆角过渡，

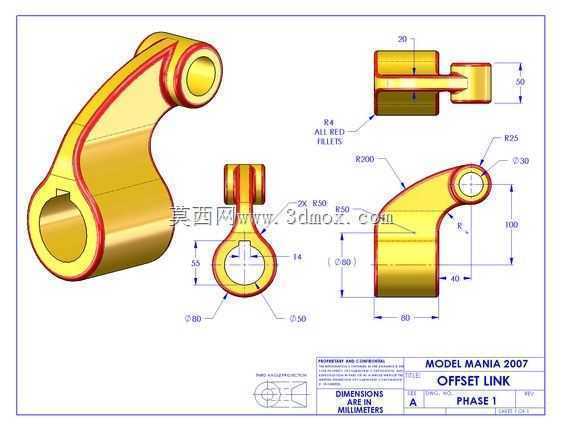

　　既能够消除热处理及机加工过程中的应力集中问题，也能避免零件运动过程中与周边相邻部件发生剐蹭干涉。尺寸设计上严格遵循传动受力的边界要求，大端铰接孔直径为Φ50，外圆直径为Φ80，小端铰接孔直径为Φ30，外圆设置R25的圆弧过渡，两铰接孔中心距为100mm，连接臂的最小厚度方向尺寸为14mm，大端安装位的轴向宽度为50mm，小端安装位的轴向宽度与大端保持一致，确保两端铰接配合的受力面接触均匀。设计过程中优先考虑了零件的受力分布特性，连接臂的截面从大端到小端采用渐变式收窄结构，在保证整体抗弯、抗扭强度满足传动载荷要求的前提下，尽可能降低零件自身重量，减少摆动过程中的惯性冲击。零件上所有安装孔的端面均设置了垂直于孔轴线的加工基准面，

　　保证销轴装配后能够保持垂直姿态，避免出现偏磨问题，同时大端孔内预留了润滑脂存储的环形槽位，可在长期往复摆动过程中持续为铰接面提供润滑，降低铰接副的磨损速率。在实际装配场景中，该零件的安装边界需要预留足够的摆动空间，以两孔中心连线的中位为基准，摆动方向两侧需要预留至少10mm的安全间隙，避免运动过程中与机架或其他传动部件发生碰撞，零件的轴向安装空间需要匹配两端铰接座的宽度，保证装配后不存在轴向窜动间隙。
