带斜支撑耳座的L型基座结构件

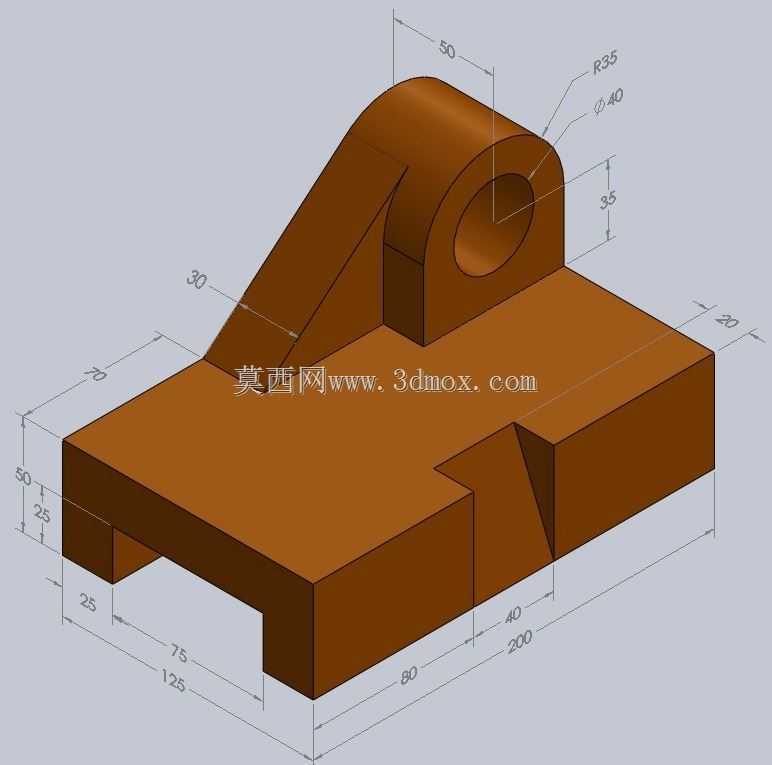

　　该结构件属于小型设备安装定位类基座零件，常见于轻工输送线侧边挡料机构、小型工装夹具的承载底座、非标自动化设备的传感器安装支架等场景，主要承担上部铰接部件的承载与定位功能，同时通过底部的卡槽结构实现与设备型材框架的快速卡装定位，无需额外加工沉头孔即可完成初步固定，适配多类小载荷的工位辅助机构安装需求。从结构设计逻辑来看，零件整体采用L型块状基座作为承载主体，底部开设的通槽宽度与常用20系列工业铝型材的安装边宽度匹配，槽深25mm，卡装后可限制基座沿垂直型材方向的窜动，基座总长度200mm，前端突出的卡舌长度40mm，卡装后可与型材槽内的弹性螺母配合完成锁紧，避免长期受载后出现滑移。上部的圆筒形耳座内孔直径40mm，外圆弧半径R35，

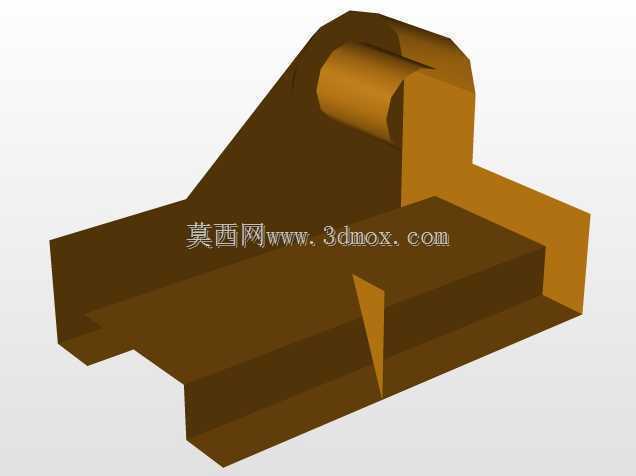

　　耳座中心距离基座上表面的高度为55mm，主要用于穿装铰接销轴，连接摆杆、压臂类活动部件，耳座与基座之间设置的30°斜向加强筋，可抵消摆杆摆动时产生的侧向弯矩，避免耳座与基座衔接处出现应力集中断裂的问题，筋板厚度与耳座侧壁厚度保持一致，均为15mm，保证力流传递的平顺性。建模过程中优先以基座底面为装配基准面，先绘制底部卡槽的截面轮廓拉伸生成主体基座，再以上表面为基准绘制耳座的回转截面，通过拉伸与布尔求和完成耳座主体构建，斜筋部分采用放样特征衔接耳座侧壁与基座上表面，所有棱边均做R2的工艺倒角，避免加工后出现锐边割手的问题，同时减少热处理环节的应力集中点。尺寸链设计上，以基座底面为第一基准，耳座内孔中心的位置度公差控制在0.1mm以内，

　　保证铰接销轴穿装后与相邻部件的同轴度要求，底部卡槽的两个侧壁平行度公差控制在0.08mm，确保卡装到铝型材上时不会出现卡滞或间隙过大的问题，耳座内孔的表面粗糙度要求Ra1.6，适配铜套类耐磨衬套的压装需求，其余非配合面粗糙度保持Ra6.3即可，无需额外精加工。这类零件实际加工时多采用45号钢铣削成型，小批量生产时也可采用铸造成型后再做孔位精加工，相比焊接式基座，一体化的结构不存在焊缝开裂的风险，整体刚性更优，适合在往复摆动频次较高的工位长期使用，安装时仅需在型材对应位置预置两个M6的T型螺母，从基座上方穿入螺丝即可完成锁紧，拆装调整十分便捷，可根据实际工位需求沿型材方向任意调整安装位置，适配不同尺寸的工件定位需求。
