带双侧安装耳的带内槽块状支撑座结构

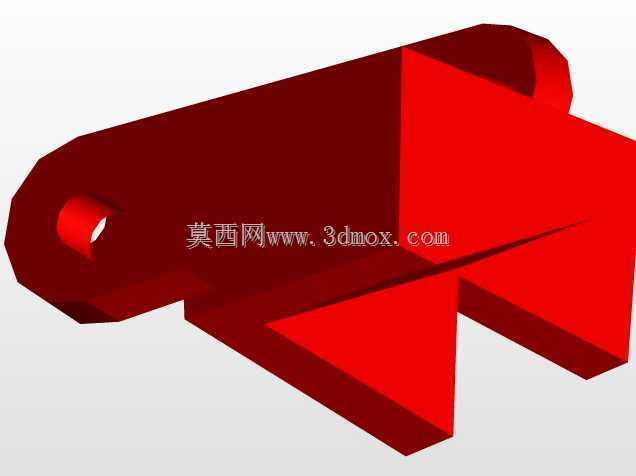

　　这款带双侧安装耳的块状支撑结构，常应用在轻工自动化输送线、小型工装夹具的定位工位中，作为承载侧装导向块、小型检测传感器安装板的基座使用，日常工况下主要承受垂直方向的静载荷，同时兼顾侧向的小幅度限位受力，不会承受大冲击的交变载荷，适配多数低速运行的非标设备装配需求。从结构设计逻辑来看，主体采用方块式的中空内槽设计，并非实心结构，一方面能够在满足结构强度的前提下减少原材料耗用，降低零件自身重量，另一方面内槽可以直接嵌入匹配尺寸的滑块、挡块类配件，不需要额外加装导向限位结构，减少装配时的零件数量，降低装配累计误差。两侧伸出的带孔安装耳采用半圆头外形，安装孔直径适配常用的M8/M10螺栓规格，耳板根部做了圆弧过渡处理，

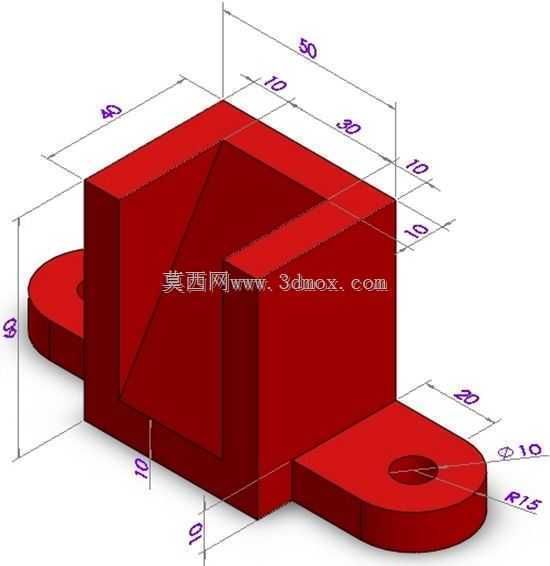

　　避免直角位置在长期受力时出现应力集中开裂的问题，安装时不需要额外加工沉头槽，螺栓从耳板上方穿入即可直接固定在设备安装基板上，拆装维护十分便捷。尺寸边界上，主体块的总长度控制在50mm，总宽度40mm，主体高度30mm，内槽的槽宽10mm、槽深20mm，两侧安装耳的总伸出长度为20mm，耳板厚度10mm，安装孔中心到耳板端部的圆弧半径为15mm，安装孔直径10mm，整体安装占用的基板平面尺寸不超过90mm*40mm，对安装空间的要求较低，能够适配多数紧凑布局的小型设备工位。设计时特意将内槽的一个侧壁做了斜向加强处理，替代了传统的直角加强筋结构，既能够提升主体块的抗侧向形变能力，又不会在槽内形成直角积灰死角，

　　在有少量粉尘的生产车间使用时，日常清理维护更加方便，不会因为粉尘堆积在槽内影响嵌入配件的滑动顺畅度。耳板与主体块的连接位置做了1mm的圆角过渡，加工时无论是采用铣削成型还是3D打印制作，都不会出现应力集中的薄弱点，批量加工时的工艺性更好，不需要额外做清根处理，能够有效缩短单件加工的工时。
