方形带安装孔法兰连接基座结构设计

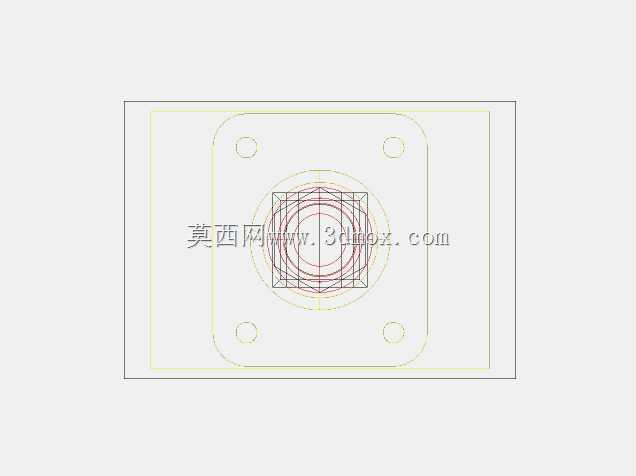

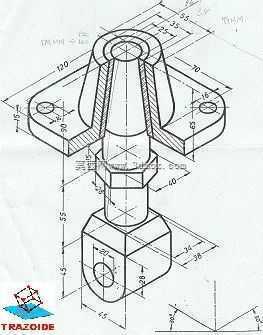

　　这类方形带安装孔的法兰连接基座，在工业管路对接、设备模块拼接场景中应用十分广泛，常见于液压站管路排布、气动系统阀组安装、小型动力单元的端面固定工位，主要作用是实现两个对接部件的同轴定位与刚性连接，避免设备运行过程中对接位置出现偏移、渗漏或者连接松脱的问题。从结构设计逻辑来看，整体采用方形外轮廓而非圆形法兰，主要是考虑到安装空间的适配性，方形结构在矩形安装面的设备上排布更紧凑，四个角位的安装孔可以均匀分散连接受力，相比同规格圆形法兰，在承受侧向弯矩时的抗形变能力更突出。中间的多层环形结构是密封与定位的核心区域，不同直径的环形台阶分别对应对接件的定位止口、密封圈安装槽以及介质流通通道，设计时需要严格控制各台阶的同轴度公差，

　　否则对接后会出现密封圈压缩量不均导致的泄漏问题，或是定位止口卡滞无法装配的情况。四个角的安装孔做了圆角沉台处理，一方面可以容纳螺栓头或者螺母的突出部分，避免安装后连接件表面凸起影响周边部件排布，另一方面圆角过渡可以消除安装孔位置的应力集中，在设备长期受振动载荷的工况下，减少孔位边缘出现裂纹的风险。外轮廓的四个边角做了圆弧倒角处理，既可以避免安装作业时尖锐边角划伤操作人员，也能减少零部件转运过程中边角磕碰导致的形变，保证安装基准面的平面度精度。从安装边界来看，这类基座的安装孔位间距需要和对接设备的预留孔位完全匹配，设计时需要预留足够的螺栓操作空间，保证扳手可以顺利完成螺栓的拧紧作业，中间流通通道的直径需要和对接管路的通径保持一致，

　　避免通径突变导致介质流动阻力增大，影响整个系统的运行效率。基座的贴合面需要保证足够的平面度与表面粗糙度，安装时配合对应规格的密封件，就能实现稳定的端面密封，无需额外增加密封结构就能满足常规压力工况下的连接密封需求。在实际选型应用中，这类基座可以根据不同的工况压力、介质属性调整对应尺寸参数，适配不同规格的螺栓紧固件，既可以单独作为管路连接法兰使用，也可以作为小型设备的安装固定底座，将设备主体稳定固定在安装架或者工作台面上，抵消设备运行时产生的振动载荷，保证设备运行的稳定性。
