带双安装孔弧形压合固定支座结构设计

　　这类带双安装孔的弧形压合固定支座，多应用在轻工输送线、小型工装夹具的工位定位环节，主要承担轴类杆件、薄壁管件的侧向压紧固定功能，避免工件在加工、输送过程中出现径向窜动或轴向偏移。从结构设计逻辑来看，整体采用一体化铣削成型的思路，主体分为平直安装段与弧形压合段两个功能区域：平直安装段设置两个同轴带沉台的安装孔，孔位预留了标准紧固件的安装空间，沉台设计可以让螺栓头部完全埋入构件平面内，避免突出结构干涉相邻部件的运动轨迹；弧形压合段的内弧面做了圆角过渡处理，压合接触面的弧度匹配被压紧工件的外圆轮廓，能有效增大接触面积，降低局部压应力，防止薄壁工件被压溃变形。

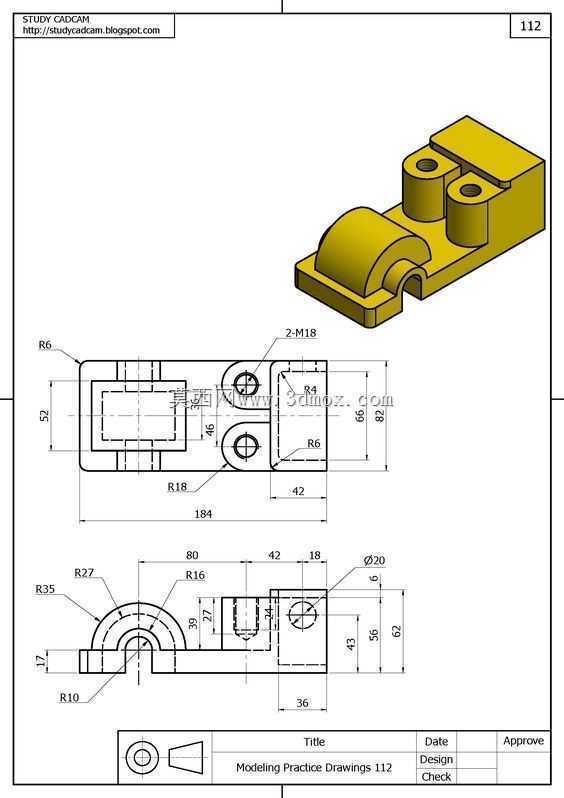

　　从尺寸边界来看，构件总长度控制在184mm，安装段总宽度为42mm，弧形压合段的外圆弧半径为R35，内弧适配半径为R27，两个安装孔的中心距为46mm，安装孔端面到构件侧边的距离为12mm，整体安装占用的平面投影区域为184mm×62mm，安装时不需要额外预留过大的操作空间，适合在紧凑的工装布局中使用。构件的所有棱边都做了R6的圆角处理，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升构件在反复压紧受力下的结构疲劳寿命。

　　设计过程中针对压合受力点做了结构强化，弧形段与平直段的衔接位置设置了R18的过渡圆角，避免直角衔接带来的应力断裂风险；安装孔周边做了局部加厚处理，厚度比主体平面高出5mm，能承受更大的螺栓锁紧力，不会因为长期锁紧出现孔位开裂的问题。构件底部设置了2mm深度的定位凹槽，安装时可以卡入安装基板的定位凸台，不需要额外做位置校准就能快速完成装配定位，大幅提升现场装配的效率。在实际应用场景中，这类支座常成对使用，分别布置在被固定工件的两侧，通过调整螺栓锁紧力来适配不同直径的工件固定需求，不需要更换压块就能覆盖一定尺寸范围的轴类、管件固定，在小型自动化设备的料道定位、手动工装的工件夹紧环节应用十分广泛。
