带Y型卡槽环形连接结构设计

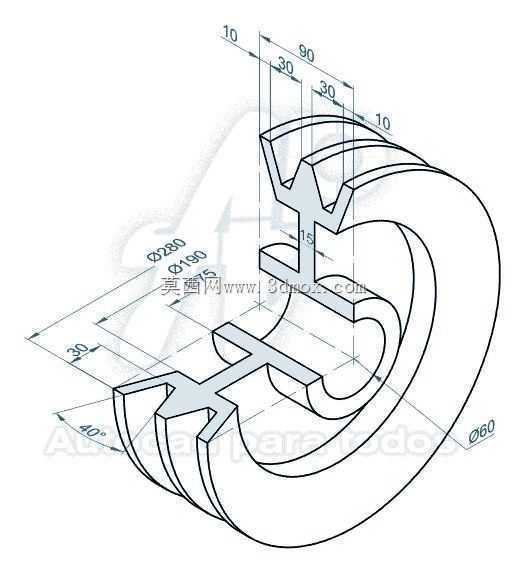

　　该环形带Y型卡槽的构件，主要应用于需要周向定位、轴向卡接的回转类传动与连接场景，常见于轻工输送设备的辊组端部限位、小型传动机构的轴向定位环、包装机械导辊的卡接固定环节，也可作为快拆式管路连接的配套卡环使用，在需要频繁拆装维护的回转副位置，这类结构能大幅降低拆装工时，无需额外紧固件即可实现轴向与周向的双向限位。从结构功能来看，构件外侧为光滑回转面，外径尺寸为Φ60，可适配对应内径的安装座孔，内侧设置两级环形台阶，分别对应Φ190、Φ280的配合直径，台阶面可作为轴向定位的支撑面，与配合轴件的轴肩贴合实现轴向位置限定。周向均匀分布的Y型卡槽是核心功能结构，单个卡槽的轴向总长度为90，其中端部导向段长度10，

　　卡槽分叉段的两个分支各占30长度，卡槽根部设置15°的导向斜角，端部40°的倒角可在装配时自动导正，避免卡滞。设计过程中，首先根据安装空间的边界约束确定环形基体的整体尺寸，保证外径不超过安装座的孔径上限，内径满足配合轴的穿装要求，再根据传递扭矩的大小计算卡槽的接触面积，调整Y型分支的厚度与长度，确保卡接后接触应力在材料许用范围内。周向卡槽的数量根据实际受力情况均匀排布，保证受力均衡，避免偏载导致的局部磨损。卡槽的导向斜角设计兼顾了装配便利性与连接可靠性，斜角过小会导致装配对位困难，斜角过大则会降低卡接后的锁紧力，经过受力校核后选定的角度参数，既能实现盲装状态下的快速对位，又能保证工作状态下不会因振动出现松脱。

　　环形基体的壁厚根据承受的径向载荷计算确定，保证在额定载荷下不会出现径向变形，内侧台阶的高度差根据配合件的轴肩尺寸匹配，确保装配后轴向间隙控制在允许范围内，不会出现轴向窜动。这类结构相比传统的螺钉紧固轴端挡圈，省去了螺纹加工与螺钉装配的工序，拆装时只需对准卡槽推入即可完成锁定，拆卸时通过专用工具撬动即可分离，在需要定期维护更换易损件的设备工位，能有效缩短设备停机时间，提升运维效率。建模过程中优先采用回转特征构建环形基体，再通过拉伸切除生成单个Y型卡槽，最后通过圆周阵列完成所有卡槽的构建，所有尺寸均标注在工程图的对应视向上，关键配合尺寸设置公差要求，保证加工后的零件能满足装配互换性要求。
