环形镂空保持架机械结构设计

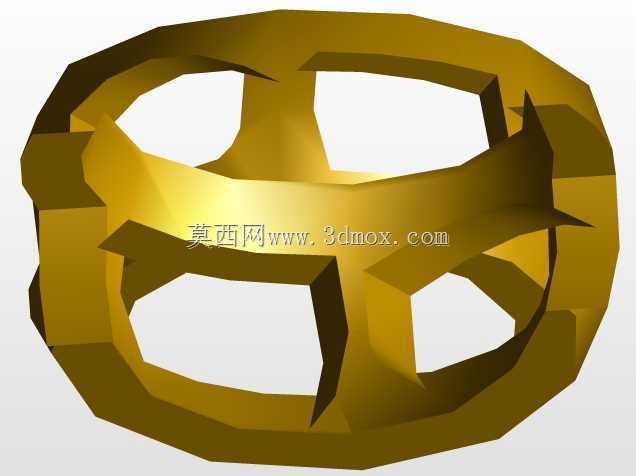

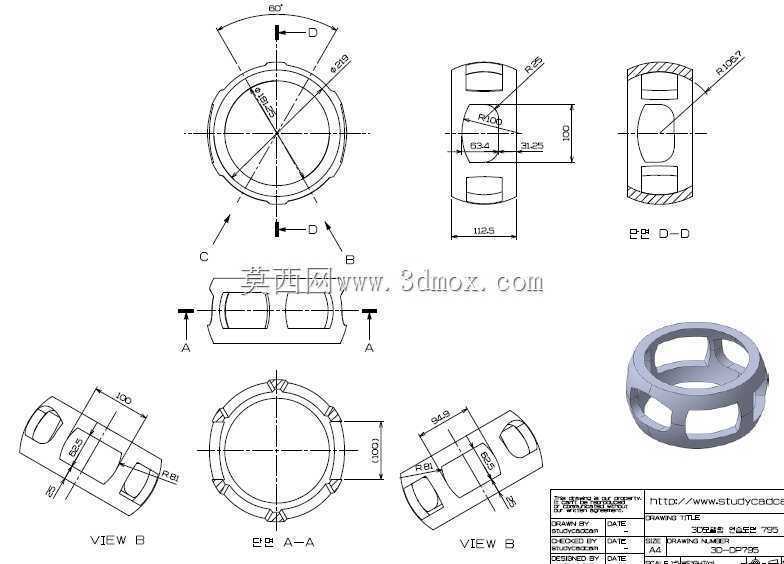

　　这类带周向均匀镂空窗口的环形零件，多应用于回转类传动组件的滚动体分隔场景，常见于深沟球轴承、角接触轴承以及部分重载回转支承的内部配套结构，核心作用是将相邻滚动体均匀分隔开，避免滚动体在运转过程中直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内保持正确的运动轨迹，保障整套回转机构运转的平稳性。从结构设计逻辑来看，零件整体采用薄壁环形基体，周向开设的弧形窗口尺寸与配套滚动体的直径、曲率完全匹配，窗口边缘做了对应圆角过渡，避免应力集中导致运转过程中出现疲劳开裂，同时窗口的分布角度经过严格计算，保证相邻滚动体的间距一致，让整套轴承的载荷分布更均匀，减少局部过载的风险。从外形尺寸与安装边界来看，零件的外径、

　　内径尺寸与轴承内外圈的滚道间隙严格匹配，轴向宽度与轴承套圈的宽度适配，安装时可直接嵌入内外圈之间的滚道空腔内，不需要额外的固定结构，依靠滚动体与窗口的配合即可实现周向定位。设计过程中需要重点考量壁厚的均匀性，薄壁结构如果壁厚不均，在热处理以及后续运转过程中容易出现变形，导致滚动体卡滞，因此建模时需要严格控制各位置的壁厚公差，同时窗口的位置度公差需要控制在合理范围内，避免滚动体装入后出现偏斜。这类零件的材质多选用冲压钢板或者工程塑料，重载场景下会采用铜合金加工，不同材质对应的结构细节会有细微调整，比如冲压钢板保持架会在窗口边缘做压坡处理，减少与滚动体的接触摩擦，工程塑料保持架则会预留一定的变形量，适应运转过程中的温度变化。

　　在实际设备应用中，这类结构除了常规轴承配套，还会用于部分回转工作台、回转接头的内部支撑结构，只要涉及多滚动体均匀分隔的回转场景，都能看到这类结构的身影，建模时需要重点核对各窗口的角度、曲率以及与滚动体的配合间隙，同时要考虑加工工艺的可行性，比如冲压成型的保持架需要预留冲压拔模斜度，机加工的铜保持架则要考虑刀具的加工可达性，避免出现无法加工的死角。
