带柄圆盘类异形连接操作件结构设计

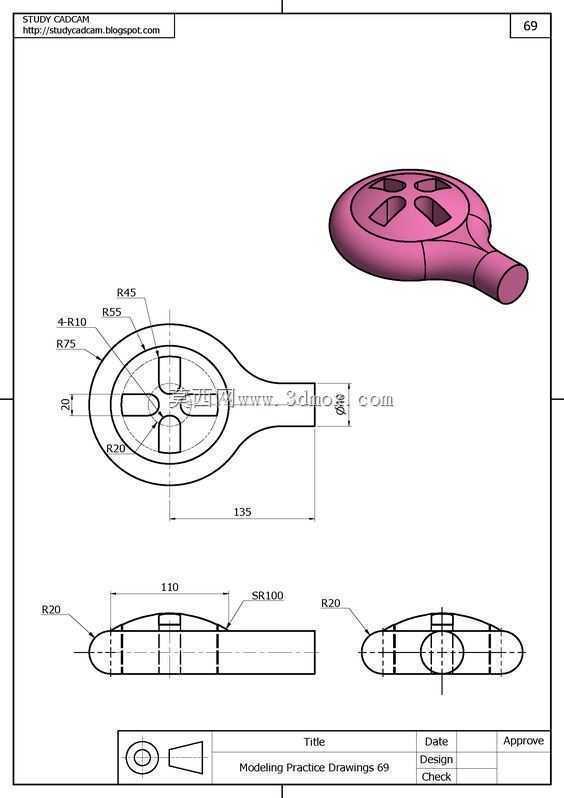

　　这类带延伸柄的盘形操作构件，常见于小型手动调节机构、管路启闭辅助操作端、轻工设备的档位切换部件上，实际使用时操作人员握持延伸柄段施加扭矩，依靠盘体端面的卡槽结构与配套轴端的凸台完成周向限位，避免施力过程中出现打滑脱开的问题。从结构设计逻辑来看，盘体主体采用圆形轮廓是为了在转动操作时避免棱角剐蹭操作人员衣物或周边设备构件，盘面上开设的多组减重槽并非随意布置，槽位的分布刚好避开了扭矩传递的主受力路径，在不削弱结构强度的前提下降低零件整体自重，同时也能减少注塑或铸造成型过程中的材料收缩变形问题。从图纸标注的尺寸边界来看，盘体主体最大外圆半径为45mm，盘面内圈的卡槽定位半径为20mm，延伸柄总长度从盘体中心到柄端为135mm，

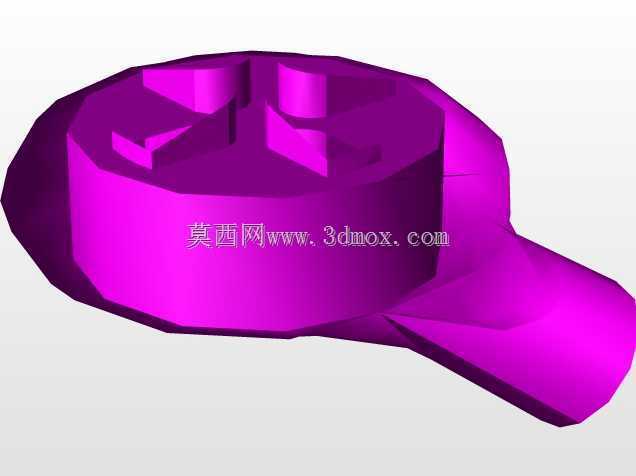

　　柄段的外轮廓采用SR100的弧面过渡，握持段的边缘全部做R20的圆角处理，没有尖锐棱角，长时间握持操作也不会出现硌手的问题。盘体与延伸柄的衔接位置采用R55、R10、R75的多段圆角顺滑过渡，能够有效降低应力集中系数，在频繁承受交变扭矩的使用场景下，衔接位置不会因为应力集中出现断裂失效。这类零件在实际选型适配时，需要重点确认盘体内圈卡槽的尺寸与配套轴端的凸台尺寸匹配度，同时要核算延伸柄的长度对应的操作力矩是否符合实际使用需求——柄长过长会导致操作力矩过大容易损坏内部限位结构，柄长过短则会出现操作费力的问题。从建模实现的角度来看，构建该零件模型时需要先绘制盘体与手柄的整体截面轮廓，通过旋转命令生成基础实体后，

　　再对盘面的减重槽进行拉伸切除，最后对所有锐边进行对应半径的圆角处理，建模过程中要重点保证各段过渡曲面的曲率连续性，避免后续导入CAM模块做加工路径生成时出现曲面破面的问题。实际生产中这类零件多采用增强尼龙注塑成型，部分重载使用场景下也会采用铝合金压铸成型，两种工艺都需要在建模阶段预留合理的拔模斜度，同时保证壁厚均匀，避免成型后出现缩痕、翘曲等缺陷。安装适配时，该零件的轴向定位依靠盘体背面的止口与安装座的端面贴合，周向依靠卡槽传递扭矩，不需要额外设置紧定螺钉即可完成可靠固定，拆装维护十分便捷，适合在需要频繁手动调节的设备工位上使用。
