法兰式方形安装座液压阀块结构设计

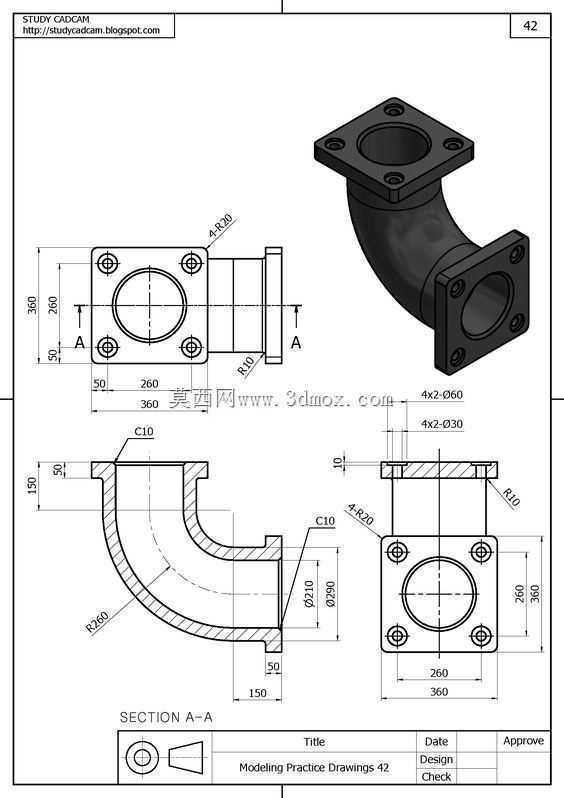

　　该结构件多用于液压系统的油路集成单元，在工程机械、机床液压站、自动化生产线的液压回路中承担油路分配、元件承载的核心作用，区别于常规圆形阀块，方形安装基体更适配紧凑安装空间的排布需求，可直接贴合设备安装面板固定，无需额外加装转接支架。从结构设计逻辑来看，主体采用方形安装法兰与圆柱形通油腔体结合的构型，法兰端四角预留沉头安装孔，孔位公差按照H7级精度设计，可适配M8-M12规格的内六角紧固螺栓，安装面平面度要求控制在0.02mm以内，避免安装后出现密封面渗漏问题。中部的环形通腔为主流道，内径尺寸根据通流需求匹配16-25mm通径，腔体内壁粗糙度要求Ra1.6，可直接安装插装式溢流阀、单向阀等液压元件，腔体端部的环形槽为密封圈安装位，

　　适配O型圈静密封结构，承压范围可覆盖0-31.5MPa的常规液压系统工况。侧部延伸的柱状结构为外接油口接口，接口处预留外螺纹安装位，可对接标准液压管接头，油道与主腔体的相贯处做了圆角过渡处理，避免液压油流经时产生紊流、压降过大的问题，同时减少应力集中点，提升长期承压下的结构疲劳强度。在安装边界设计上，方形法兰的外轮廓尺寸控制在120mm×120mm范围内，整体轴向长度不超过180mm，可适配多数中小型液压站的阀组安装空间，安装时需保证法兰面与安装基面的平行度偏差不超过0.03mm，紧固螺栓采用对角分次拧紧的方式，拧紧力矩按照螺栓强度等级匹配对应数值，避免单侧受力导致阀块变形、卡滞内部插装元件。实际应用中，

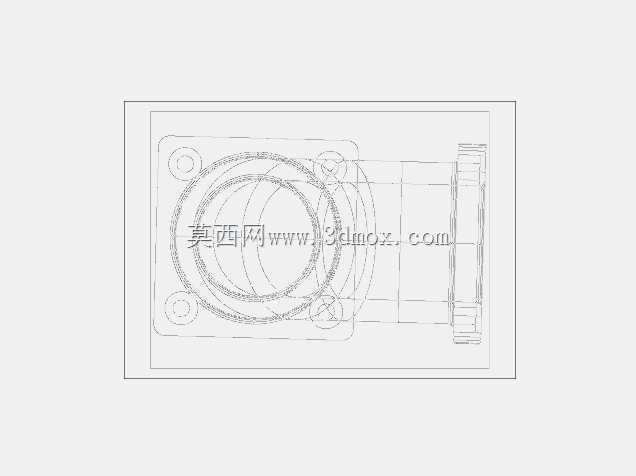

　　该结构可根据回路需求在主腔体周边扩展加工辅助油道，集成压力检测口、测压接头安装位，无需额外外接油路块，减少管路连接点，降低系统渗漏风险，同时缩短油路路径，提升液压系统的响应速度。结构建模过程中需重点关注各油道的连通关系，避免出现工艺孔残留、油道钻通错位的问题，所有相贯线位置做倒圆处理，安装孔的沉头深度需匹配螺栓头尺寸，保证螺栓紧固后端面不高出法兰安装面，避免影响相邻元件的排布。
