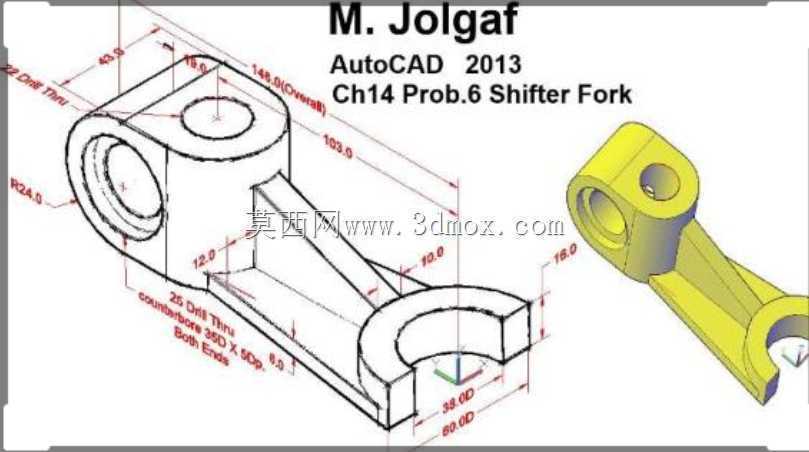

连杆类机械连接构件三维结构设计

　　这类带铰接端与弧形配合面的连杆构件，在往复式动力传递场景中应用十分广泛，小到小型内燃机的动力传输单元，大到工业冲压设备的曲柄传动组，都能见到同结构原理构件的身影。从实际使用场景来看，该构件主要承担动力的换向传递作用，将旋转端的圆周运动转化为执行端的往复直线运动，过程中需要承受交变的拉压载荷，部分工况下还要承受瞬时的冲击载荷，因此结构设计时对铰接部位的同轴度、杆身的截面刚度都有明确要求。设计过程中首先确定的是两端的配合边界，一端的环形铰接结构需要与配套的销轴做间隙配合，预留足够的润滑脂存储空间，避免长期往复转动出现干磨卡滞，铰接端的厚度需要匹配对应安装位的轴向间隙，过厚会导致装配时无法嵌入安装座，过薄则会在承受侧向力时出现偏磨。

　　杆身采用渐变的锥形截面过渡，从铰接端向另一端的弧形配合面逐步收窄，这种设计并非单纯为了减重，而是根据载荷分布的应力云图做的优化，铰接端附近应力集中明显，因此截面宽度更大，靠近弧形配合端的载荷主要沿杆身轴向传递，适当收窄截面可以在保证刚度的前提下减少材料占用，降低构件自身的运动惯量，对于高速往复运动的场景来说，更低的惯量意味着更小的振动和更高的传动效率。另一端的弧形凹面需要与配套的作动活塞或者滑块端面做贴合配合，曲面的弧度需要严格匹配配合件的外圆弧度，保证动力传递时接触面受力均匀，避免出现点接触导致的局部压溃。从安装边界来看，构件的整体长度需要匹配传动系统的行程要求，铰接端的内孔直径决定了适配销轴的规格，

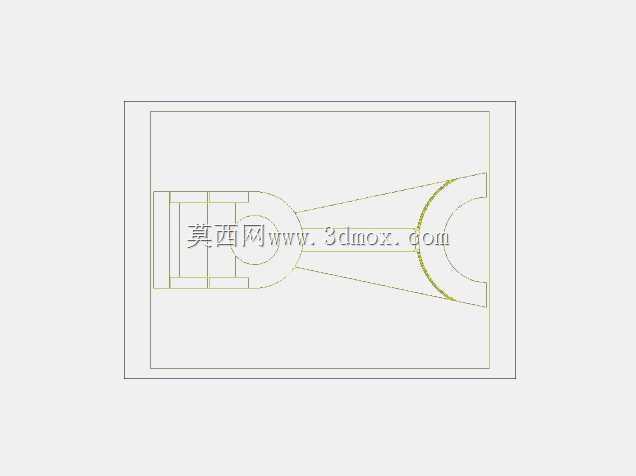

　　杆身的最大宽度不能超过运动路径上的周边构件最小间隙，避免往复运动过程中出现干涉。实际建模过程中，需要先绘制两端的基准轴线，确定两端结构的中心距，再通过放样特征生成杆身的过渡曲面，铰接端的油槽、倒角等细节结构不能省略，这些细节直接影响后续加工环节的工艺合理性，比如铰接孔两端的倒角可以方便销轴压装，杆身与两端连接位置的圆角过渡可以降低应力集中系数，提升构件的疲劳寿命。这类构件在装配时需要注意铰接端的轴向定位，通常会配套卡圈或者轴套限制轴向窜动，弧形配合端需要保证与配合件的贴合面积不低于设计值的八成，否则会导致传动过程中出现异响，甚至过早出现磨损失效。
