带凸柱异形腔体机械结构件

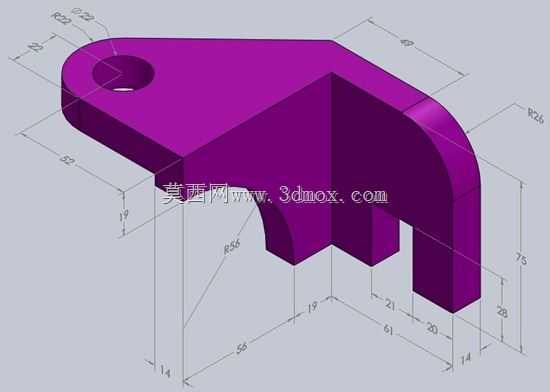

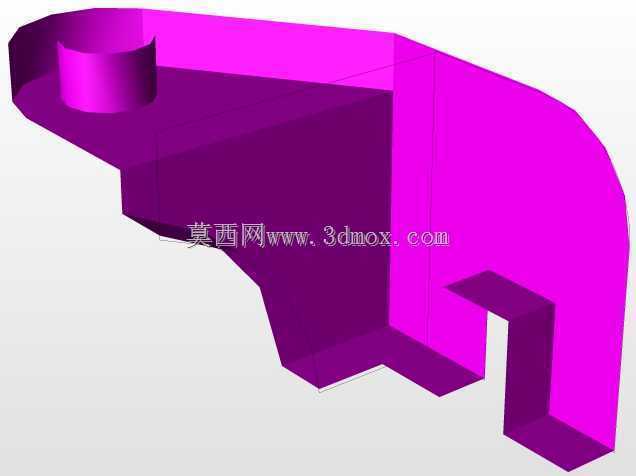

　　该异形腔体结构件在小型设备内部布局场景中应用广泛，常见于紧凑型机电设备的内部支撑、管线避让类安装工位，可同时承担局部承载、空间分隔以及附属部件定位的多重作用，无需额外增设转接支架即可适配设备内部非规则的安装空间，能有效压缩设备整体装配占用空间，减少零散紧固件的使用数量。从结构功能来看，腔体左上角的圆柱形凸柱为定位安装位，可直接套接对应规格的转动轴套或者传感元件，凸柱根部与腔体顶面做了圆弧过渡处理，避免应力集中导致的受力断裂问题，在承受侧向载荷时可将受力均匀分散到整个腔体顶面，不会出现局部应力超限的情况。腔体主体采用单侧开放的半包围结构，内侧的直角空腔可容纳对应尺寸的方形功能模块，比如小型控制板卡、气路转接块等部件，

　　腔体侧壁的厚度保持均匀一致，在注塑或者机加工成型时可避免出现壁厚不均导致的变形、缩孔问题，侧壁边缘做了微小的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，方便内部模块快速推入到位。腔体右下角的缺口式凸台结构为避让位，对应设备内部的凸起走线槽或者相邻构件的安装凸缘，装配时无需对相邻部件做切削修改，直接对位即可完成贴合安装，凸台的高度与相邻构件的凸起尺寸完全匹配，装配后整个腔体底面可完全贴合设备安装基面，不会出现悬空翘边的情况。设计过程中优先考虑了空间适配性，没有采用规则的方形腔体结构，而是根据设备内部的可用空间轮廓调整了腔体外侧的曲面造型，外侧的弧形过渡面既可以避开设备内部的弧形外壳内壁，也能提升腔体自身的结构刚度，

　　相比直角外侧壁，弧形侧壁在承受外部挤压时的抗变形能力提升约三成，同时不会额外增加材料用量。安装边界方面，整个结构件的底面为完全平面，可通过底面预留的隐藏式安装孔位与设备基面锁附固定，凸柱的中心位置与腔体右下角凸台的相对位置公差控制在较小范围内，可保证装配后上方套接的部件与下方避让的部件不会出现位置干涉，腔体内部的净空尺寸预留了足够的装配间隙，即使内部安装的模块存在微小的尺寸公差，也能顺利装入，不会出现卡滞问题。这类结构件在实际生产中可根据使用场景选择工程塑料注塑或者铝合金铣削加工，均匀的壁厚设计适配两种加工工艺的成型要求，无需针对不同工艺做大幅结构修改，可直接对接生产环节缩短打样周期。
