18毫米管径AD夹具三维结构设计

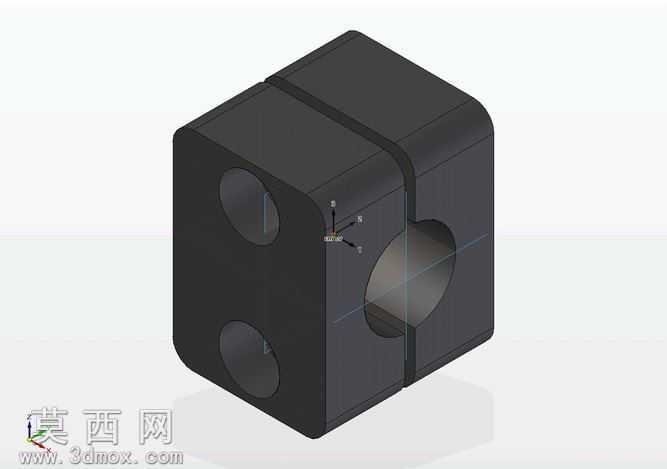

本作品为适配18毫米管径的AD管装夹具三维模型，整体采用对开式方块结构设计，建模过程中严格遵循机械夹持类零件的尺寸规范与装配逻辑，通过三维建模软件完成全参数化特征构建，确保各结构尺寸可根据实际管径需求进行快速调整。模型主体为对称分体式结构，两个夹块通过侧边的两个同轴安装孔实现锁紧装配，中间开设的半圆弧夹持槽在合模后形成完整的圆形夹持腔，精准匹配18毫米外径管件的夹持需求，夹持槽内壁做了贴合圆弧处理，可有效增大与管件外壁的接触面积，避免夹持过程中出现管件滑脱或表面压损的问题。材质渲染阶段选用哑光黑色硬质工程塑料作为主体材质，还原了该类夹具常用的尼龙或增强聚丙烯材质的视觉质感，表面做细微磨砂纹理处理，避免渲染效果过于塑料化失真，同时对安装孔、夹持槽的边缘做了微小倒角特征处理，还原实际机加工或注塑生产中的工艺细节，避免尖锐棱角带来的应力集中问题。结构设计上充分考虑了夹具的实用性与装配便捷性，分体式结构无需复杂的开合机构，仅需穿过安装孔的紧固件即可实现对管件的抱紧固定，整体外形采用方正的立方体造型，既便于在安装平面上定位固定，也能在多组夹具并排安装时实现紧密贴合排布，节省安装空间。建模过程中对各配合面做了公差预留设计，两个夹块的合模面设置了微小的贴合间隙，既保证合模后夹持槽的圆度精度，也避免因加工误差导致合模不严的问题，侧边安装孔采用同轴度约束设计，确保紧固件穿装时不会出现卡滞问题。整体模型无冗余特征，结构简洁紧凑，既可以直接用于3D打印制作实物夹具，也可作为管路装配场景的标准配件模型导入到 larger 装配体中使用，夹持力可通过调整紧固件的锁紧力矩进行灵活控制，适配不同材质、不同壁厚的18毫米管径管件固定需求，在气动管路、液压管路、线缆护套固定等场景均有较高的实用价值。
