可膨胀式滑轮传动机构结构设计

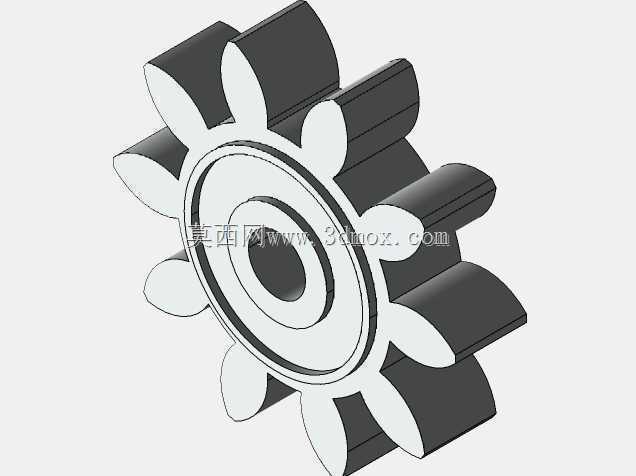

　　在纺织机械的纱线张力调节、输送设备的变径传动、轻工包装设备的膜料张紧场景中，传统定径滑轮往往无法适配工况中动态变化的传动比需求，需要额外增设张紧轮或调速机构，不仅挤占设备安装空间，还会增加传动链的累计误差。这款可膨胀滑轮机构正是针对这类痛点设计，核心通过内置的行星齿轮组驱动轮辐的径向伸缩，实现滑轮工作直径的无级调整，无需额外拆卸部件即可在设备运行过程中完成传动比的微调，适配不同线速度的传动需求。

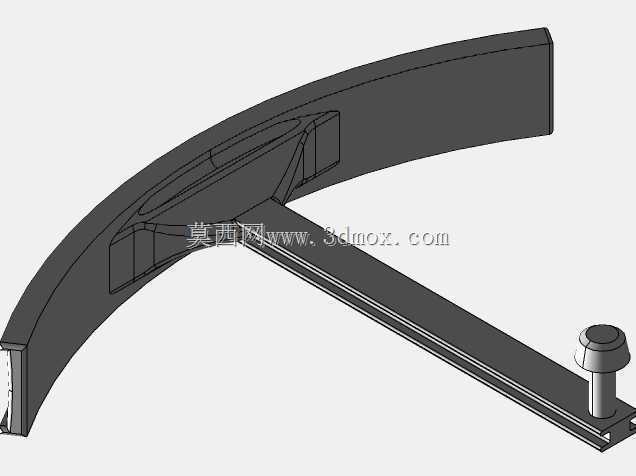

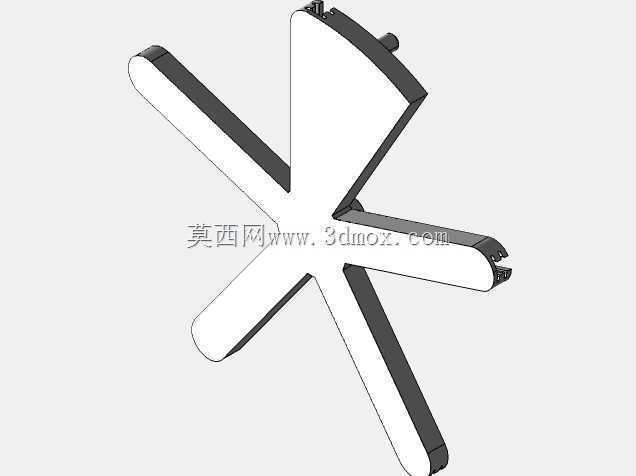

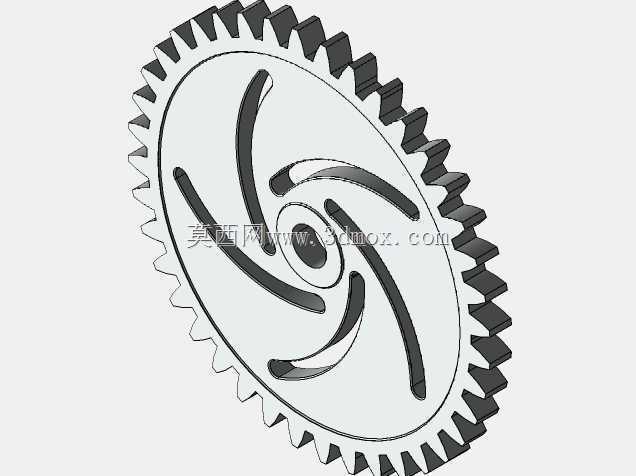

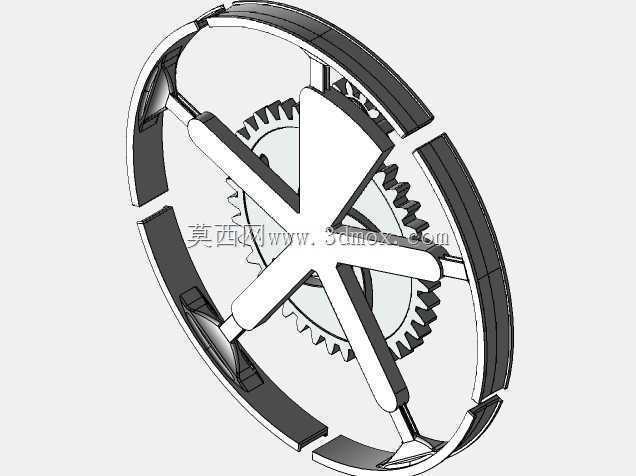

　　从结构设计逻辑来看，该机构将齿轮传动组件内嵌于滑轮轮体内部，外圈采用分段式轮缘设计，每段轮缘通过辐条与中心的齿轮驱动盘连接，当中心齿轮受驱动转动时，辐条沿导向槽做径向位移，带动分段轮缘同步向外扩张或向内收缩，整个调节过程中轮缘始终保持正圆轮廓，避免传统变径轮容易出现的多边形效应，保障传动过程的平稳性，减少皮带或绳索传动时的跳动与磨损。轮缘表面做了防滑纹理处理，与传动介质接触时能提供足够的摩擦力，避免大负载传动下出现打滑问题。

　　安装边界方面，该机构的中心轴孔采用标准键槽连接设计，可直接适配常规直径的传动轴，无需定制特殊连接轴件；收缩状态下整体外径与同规格定径滑轮尺寸一致，可直接替换现有设备上的定径滑轮，不需要改动设备的原有安装支架位置；最大膨胀状态下外径增量控制在合理范围，不会与周边的机架护罩、相邻传动部件产生运动干涉。内部齿轮组采用脂润滑密封设计，日常使用无需频繁加注润滑剂，维护成本较低。

　　实际工况适配中，该机构可根据不同的负载需求调整轮缘的锁紧结构，轻载场景下可采用手动调节锁止，重载场景可搭配微型驱动组件实现自动闭环调节，实时根据传动端的张力反馈调整滑轮直径，保持传动介质的张力恒定，尤其适用于对张力稳定性要求较高的卷材加工、线缆缠绕等工序，能有效减少因张力波动导致的材料变形、排线不齐等问题。结构上所有运动部件都做了限位设计，膨胀行程的上下极限位置都有硬限位保护，避免调节超程导致部件脱出，提升机构运行的可靠性。
