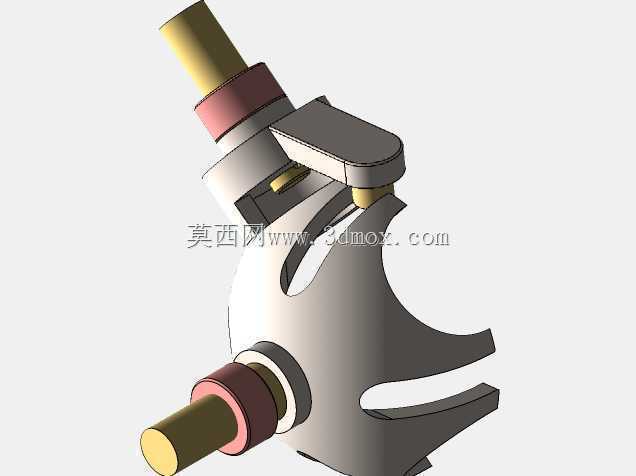

球面槽轮间歇传动机构三维结构

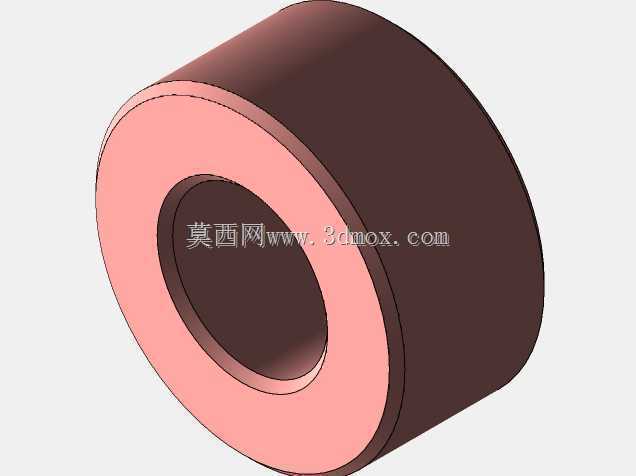

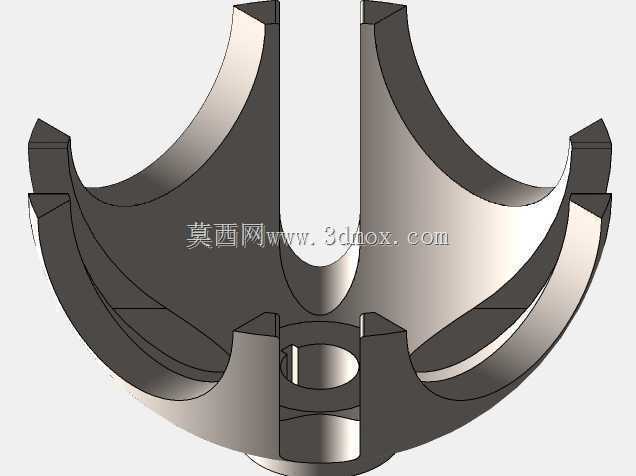

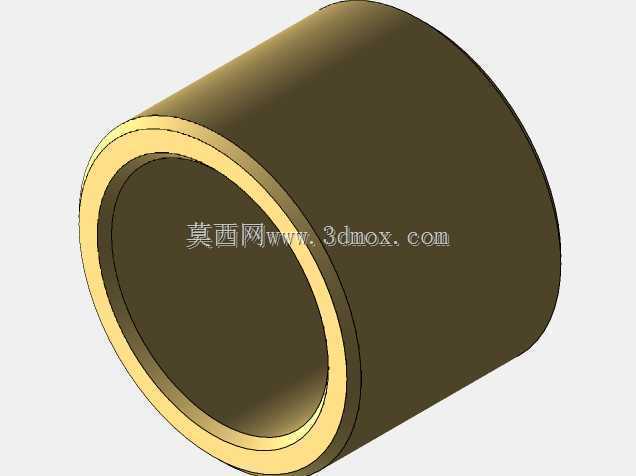

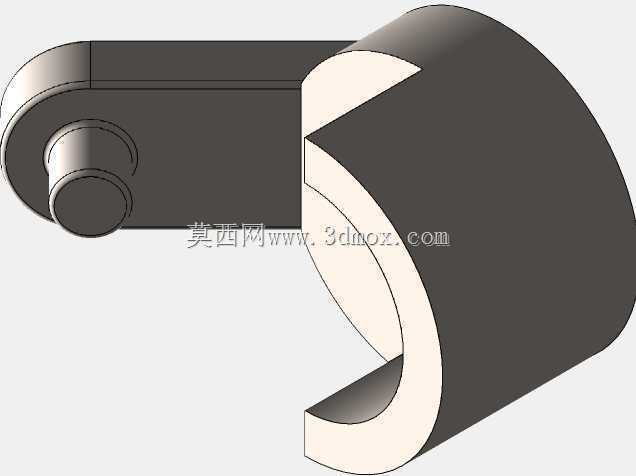

　　球面槽轮机构属于间歇传动类的核心构件，主要应用在需要实现间歇转位、分度送料的自动化产线工位、多工位回转工作台、轻工包装设备的步进送料单元以及专用机床的转位刀架结构中，区别于传统平面槽轮机构，球面结构的槽轮可以在空间交错轴的传动场景下完成动力传递，不需要额外增加换向齿轮组来改变传动轴线方向，能有效压缩传动单元的整体安装空间，在小空间紧凑布局的设备中优势十分明显。从功能特性来看，该机构通过主动拨盘上的圆柱销嵌入球面槽轮的径向导槽内，带动槽轮完成定角度的间歇回转，当拨盘上的圆柱销脱离导槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合，实现槽轮的位置锁止，避免工位停驻时出现溜转偏移，保证工位定位的稳定性。

　　设计过程中需要重点匹配拨盘回转轴线与槽轮回转轴线的空间夹角，球面槽轮的球面半径需要与拨盘的回转半径做精准匹配，避免圆柱销进出导槽时出现卡滞或者传动间隙过大的问题，导槽的侧壁倾斜角度需要结合球面曲率做对应调整，保证圆柱销在导槽内滑动时的接触应力处于材料许用范围内，减少长期运行后的磨损量。安装边界方面，该机构的输入轴与输出轴呈空间垂直交错布局，输入轴端预留有标准轴径的安装段，可以通过联轴器与驱动电机、减速单元的输出端直接连接，输出轴端同样预留有对应安装位，可直接连接回转工作台、送料转盘等负载构件，机构的外壳支座部分预留有标准化的安装孔位，可直接固定在设备的安装基板上，不需要额外设计定制转接支架。在实际选型应用时，

　　需要结合设备需要的分度数确定槽轮的导槽数量，不同导槽数量对应不同的单次转位角度，同时要核算拨盘的驱动转速，避免转速过高导致圆柱销进出导槽时产生过大的冲击载荷，影响机构的运行寿命与传动平稳性，锁止弧的配合间隙需要控制在合理范围内，既要保证锁止时的定位精度，也要避免间隙过小导致转动过程中出现摩擦卡滞。
