摆线减速机构核心传动组件结构设计

项目分类:减速机 发布时间:2021-12-04 ID:432034
  • 摆线减速机构核心传动组件结构设计
  • 摆线减速机构核心传动组件结构设计
  • 摆线减速机构核心传动组件结构设计
  • 摆线减速机构核心传动组件结构设计
  • 摆线减速机构核心传动组件结构设计
  • 摆线减速机构核心传动组件结构设计

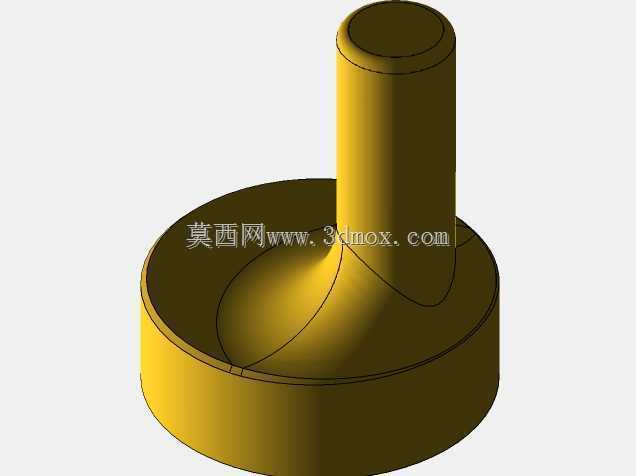

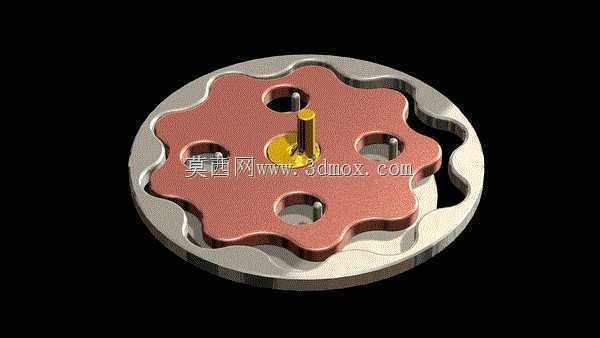

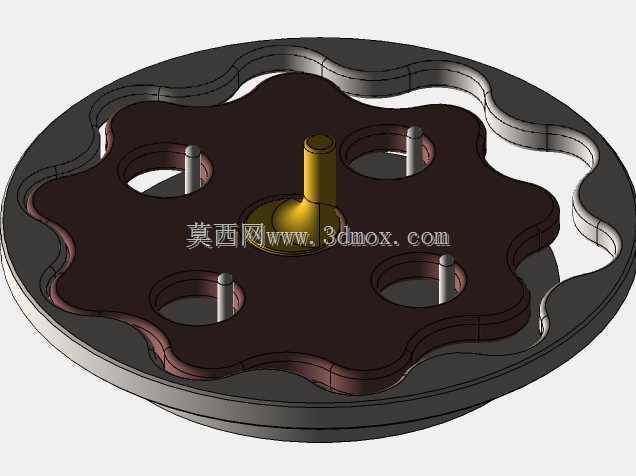

  摆线减速机构的核心传动副采用少齿差行星啮合原理,区别于传统渐开线齿轮传动,其摆线轮与针齿壳的多齿啮合特性,让整套机构在重载工况下能分散齿面接触应力,适配冶金输送、轻工包装、化工搅拌等对传动平稳性要求较高的场景。在设备实际运行过程中,输入轴带动偏心套转动时,摆线轮会在针齿销的约束下做平面行星运动,通过输出机构将低速大扭矩传递至负载端,相比同功率等级的圆柱齿轮减速器,能在更小的安装空间内实现更高的单级传动比,同时啮合过程中多齿同时接触的特性,也让传动回差控制在更小范围内,适配伺服驱动、精密变位机等对定位精度有要求的设备端。

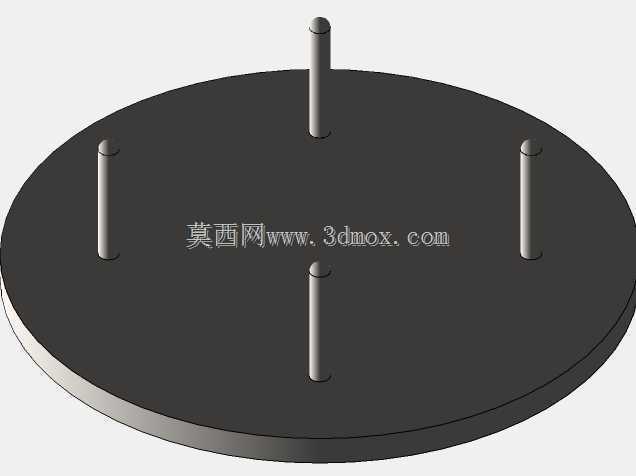

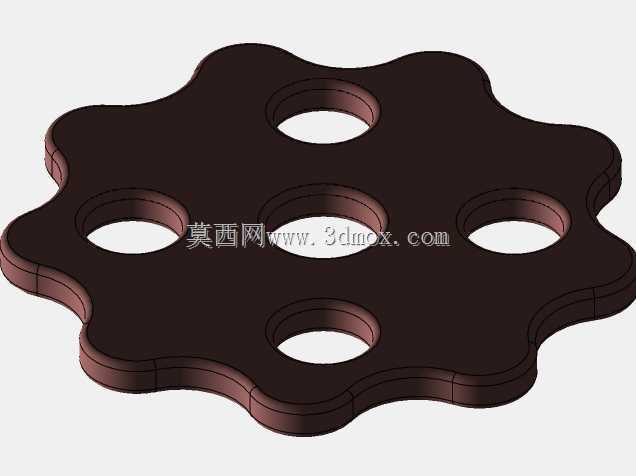

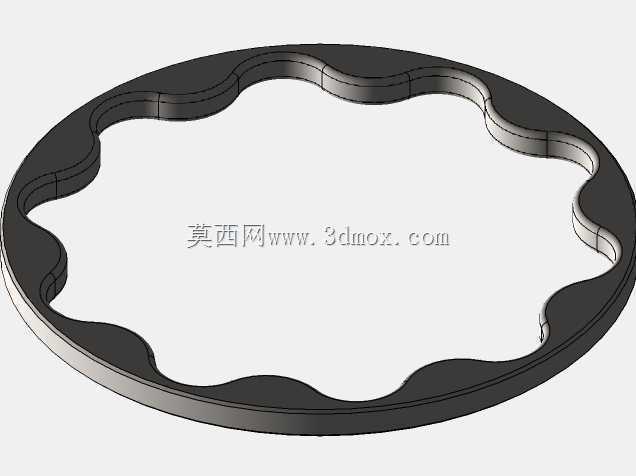

  从设计思路来看,这套摆线组件的齿形修形是核心环节,摆线轮的齿廓并非理论标准摆线,而是根据实际装配间隙、负载下的弹性变形量做了等距修形与移距修形的组合处理,既保证空载时转动无卡滞,又能在额定负载下让尽可能多的齿参与啮合,避免局部齿面应力集中导致的早期点蚀失效。针齿壳上的针齿销采用间隙配合安装,配合端面的定位环约束轴向窜动,摆线轮上的销孔与输出轴的柱销之间预留了合理的配合间隙,补偿偏心运动带来的位置偏差,避免运转过程中出现别劲现象。

  从安装边界来看,这套摆线减速组件的径向尺寸围绕针齿壳的外圆基准设计,输入轴与输出轴保持同轴度要求,安装时需保证输入端与驱动电机的轴伸对中,输出端与负载连接时避免额外的径向力作用在轴伸上,防止偏心套轴承承受额外弯矩。摆线轮的端面与针齿壳端面之间预留了合理的轴向间隙,适配不同温度下的零件热膨胀量,避免高温工况下出现端面摩擦抱死。在实际选型适配时,可根据负载扭矩、输入转速、安装空间的限制,调整摆线轮的齿差数、针齿销的直径与分布圆直径,在保证传动强度的前提下优化整体体积,这类结构的减速机构在低速重载工况下的抗冲击能力优于普通行星齿轮结构,尤其适配频繁正反转的传动场景,能有效降低传动过程中的冲击振动,延长整套传动系统的使用寿命。
