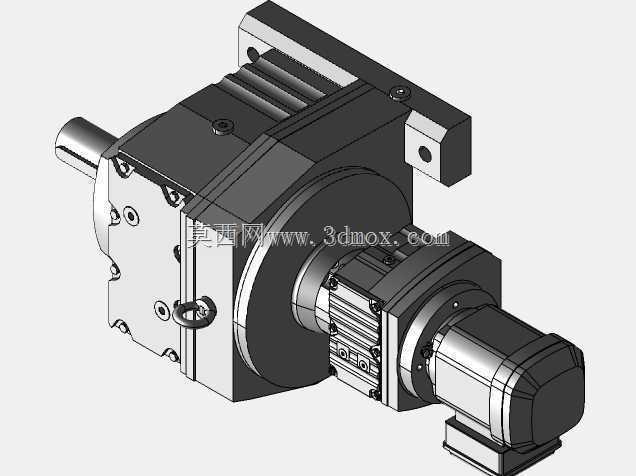

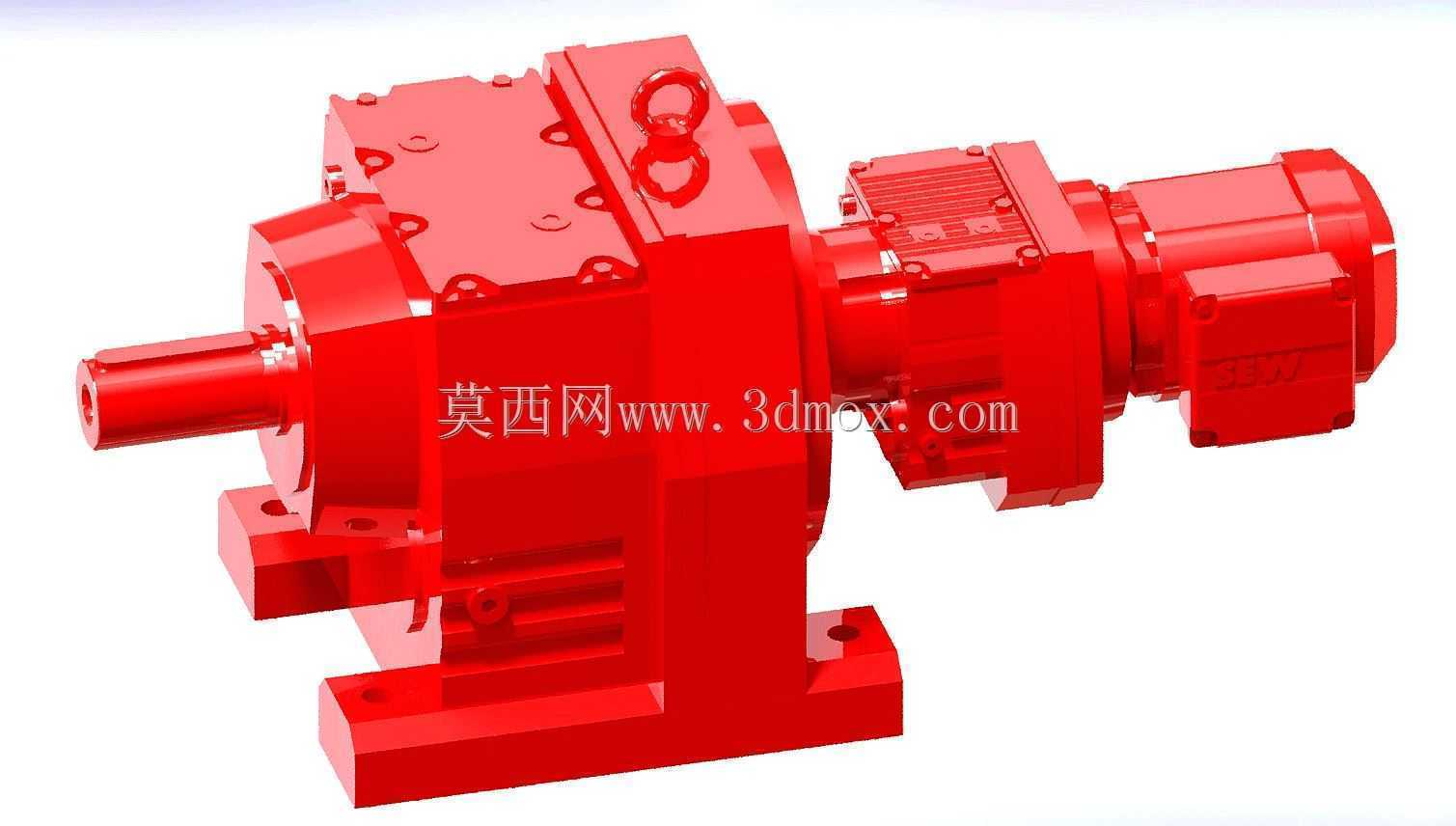

R系列斜齿轮SEW减速电机三维结构

　　在各类工业传动场景里，这类集成式齿轮减速马达的应用覆盖度极高，从轻工包装线的辊道驱动、物流输送系统的动力输入，到重工领域的搅拌装置、物料输送设备的动力端，都能见到同结构产品的身影。不同于分体式电机搭配减速器的组合结构，这款集成式齿轮马达将驱动电机与减速箱本体做了同轴一体化设计，从根源上减少了分体安装时的对中误差累积，也省去了现场安装时额外配置联轴器、调整同轴度的工序，对于设备集成商来说，能有效缩短现场装配的调试周期。

　　从结构设计逻辑来看，这款R系列斜齿轮减速电机采用多级斜齿轮传动布局，输入级直接与电机转子轴衔接，通过逐级减速的齿轮副将电机的高转速低扭矩输出，转换为低转速大扭矩的动力输出，斜齿轮的啮合重合度相较直齿轮更高，传动过程中的冲击载荷更小，运行噪音也能控制在更低区间，适合对运行平稳性有要求的连续作业工况。箱体采用高强度铸铁一体铸造成型，箱体内壁做了加强筋布局设计，既能够承受齿轮啮合传递的径向与轴向载荷，也能在长期运行中抵御油温变化带来的箱体形变，保证齿轮副的啮合间隙始终处于合理区间，延长齿轮与轴承的使用寿命。

　　安装边界方面，这款减速电机采用底脚式安装结构，底部的安装基座预留了对称分布的螺栓固定孔，安装时需要保证基座平面的平面度公差不超过0.1mm/m，避免强行锁紧螺栓导致箱体变形，影响内部轴承的游隙与齿轮啮合精度。输出轴为实心轴结构，轴端预留了标准键槽，与从动部件连接时优先选用过渡配合，避免过盈量过大导致轴端应力集中，也防止间隙过大出现传动旷量。电机接线盒的位置设置在电机壳体的侧上方，现场布线时可以根据安装空间调整接线盒的朝向，无需拆解电机本体即可完成接线方向的调整，适配不同走线方向的安装场景。

　　在实际选型适配过程中，这类齿轮马达需要匹配负载的启动扭矩、运行转速以及工况系数，针对频繁正反转、冲击载荷较大的工况，还需要在选型时预留足够的功率裕量，避免长期过载运行导致齿轮点蚀、轴承烧毁等故障。三维建模过程中，这类集成式减速电机的结构需要重点还原齿轮副的啮合关系、箱体的安装孔位尺寸、输出轴的轴伸长度与键槽参数，这些尺寸直接关系到后续设备集成时的干涉检查与安装适配，尤其是输出轴与负载连接的轴段尺寸、底脚安装孔的孔距与孔径，是设备布局时需要优先核对的关键尺寸。

　　从功能特性来看，集成式的结构设计让减速马达的整体轴向尺寸更紧凑，相比同功率的分体式传动组合，占用的安装空间更小，适合设备布局空间受限的场景。箱体上预留的吊环结构是为了方便设备安装时的吊装转运，吊装时需要注意吊环的承重方向，避免斜向起吊导致吊环受力过载断裂。箱体侧面的油位观察孔、注油孔与放油孔的位置布局，也充分考虑了现场维护的便利性，日常维护时无需拆解设备即可完成润滑油的加注与更换，观察油位也能直观判断箱体内的润滑油存量是否处于合理区间。

　　在传动效率层面，斜齿轮结构的传动效率相较蜗轮蜗杆结构更高，长期连续运行时的能耗更低，适合长时间不间断运行的生产线场景。电机部分与减速箱的连接法兰采用止口定位结构，装配时能够保证电机轴与减速箱输入轴的同轴度，避免偏心导致的输入轴轴承异常磨损。建模时还原的密封结构细节，也能直观看到输入输出轴端的油封安装位置，这些位置是设备运行过程中容易出现渗油的薄弱点，结构设计时油封的安装槽尺寸公差、轴表面的粗糙度都有严格要求，才能保证长期运行的密封可靠性。
