非圆传动椭圆齿轮啮合结构设计

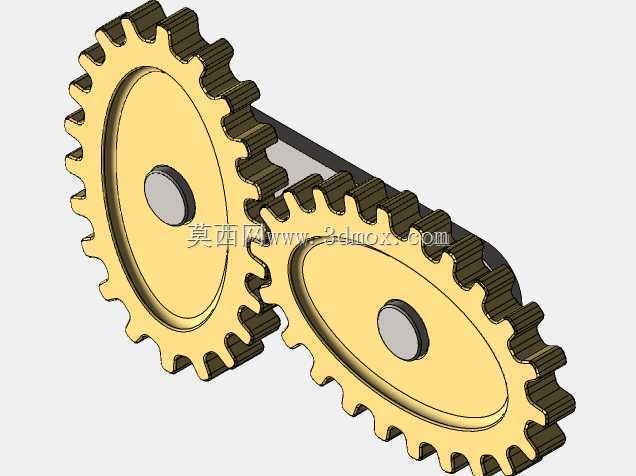

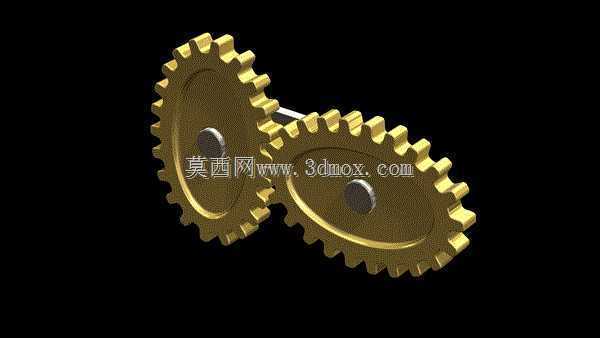

　　在轻工包装、纺织计量、流体输送这类需要实现非匀速比传动的工况场景里，常规圆柱齿轮的定传动比特性很难匹配周期性变速的输出需求，椭圆齿轮作为非圆齿轮里应用最成熟的结构形式，能通过自身节曲线的椭圆几何特性，在主动轮等角速度回转时，让从动轮按照预设的椭圆函数规律输出变角速度，精准匹配工位间歇送进、流量脉动补偿这类特殊工艺动作，省去额外的凸轮或者连杆变速机构，大幅压缩传动链的冗余空间。这套啮合结构的设计核心围绕节曲线的共轭匹配展开，设计阶段首先要锁定椭圆的长半轴、偏心率核心参数，确保两个齿轮的节曲线能够实现纯滚动无滑动啮合，齿廓的展成加工轨迹要完全贴合节曲线的曲率变化，避免啮合过程中出现齿顶干涉或者侧隙突变的问题。从安装边界来看，

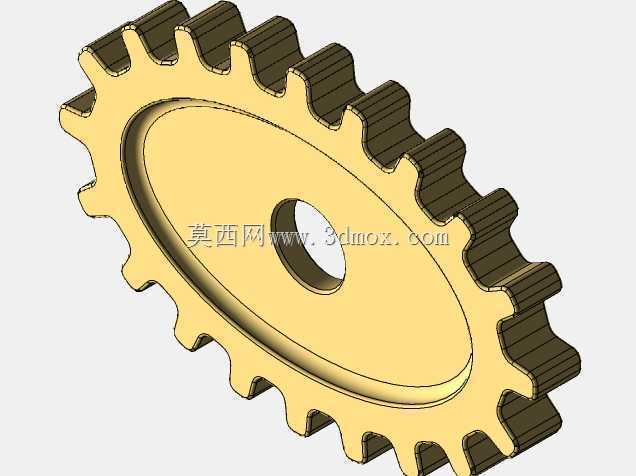

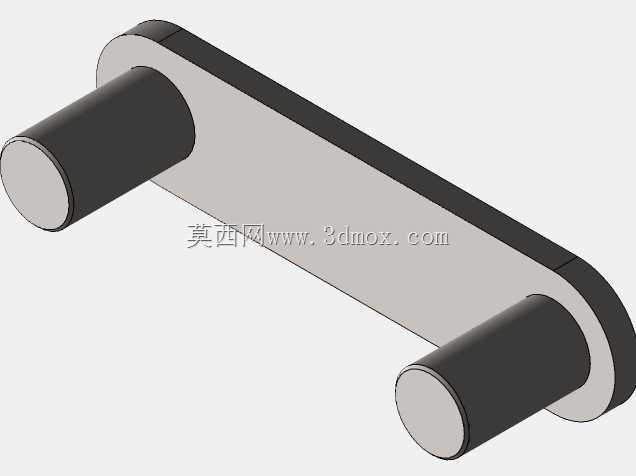

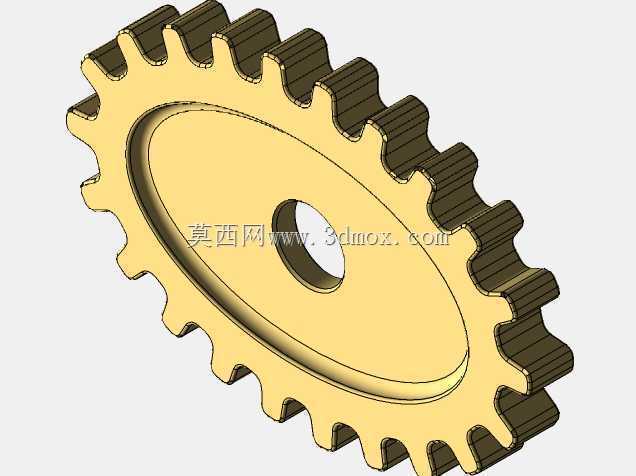

　　两个齿轮的中心距等于椭圆长轴长度，安装时要保证轴孔的平行度公差控制在机械传动对应的精度等级范围内，轴段的配合长度要覆盖齿轮轮毂的轴向尺寸，预留合适的轴向锁紧空间，避免运转过程中出现轴向窜动影响啮合精度。齿部的参数设计要兼顾传动平稳性和承载能力，齿厚的选取要匹配对应工况的扭矩载荷，齿顶高系数需要结合节曲线的最小曲率半径做修正，防止曲率过小的位置出现齿顶变尖的问题。实际应用中这类齿轮副常被用在灌装机的计量送料工位，通过从动轮的周期性变速，让送料推杆在行程末端实现慢进快退的动作，既保证灌装计量的精度，又能提升整机的运行节拍；也会用在小型风机的脉动送风机构里，通过非匀速传动产生特定频率的气流脉动，满足特殊工艺的送风需求。

　　建模过程中要重点校验两个齿轮在整周回转范围内的啮合侧隙变化，确保每个啮合位置的侧隙都在合理区间，不会出现卡滞或者冲击过大的问题，轮体的辐板结构可以根据实际载荷做轻量化处理，在保证轮毂和齿圈连接刚度的前提下，降低转动惯量，提升高速运转时的动态响应特性。
