行星齿轮传动机构三维结构设计

项目分类:齿轮 发布时间:2021-12-04 ID:432036
  • 行星齿轮传动机构三维结构设计
  • 行星齿轮传动机构三维结构设计
  • 行星齿轮传动机构三维结构设计
  • 行星齿轮传动机构三维结构设计
  • 行星齿轮传动机构三维结构设计
  • 行星齿轮传动机构三维结构设计
  • 行星齿轮传动机构三维结构设计

  这套行星齿轮传动结构,在紧凑的径向空间内实现了大传动比的动力传递,相较于普通定轴齿轮组,同等传动比下体积可缩减40%以上,承载能力却能提升近60%,这一特性让它在空间受限的动力传输场景中拥有不可替代的优势。从实际应用场景来看,这类结构广泛适配于中小型动力设备的减速单元,比如轻工生产线的输送驱动、小型伺服设备的扭矩放大机构、代步工具的动力变速单元,甚至部分精密测试设备的转速调节模块中,都能见到同结构原理的齿轮组身影。

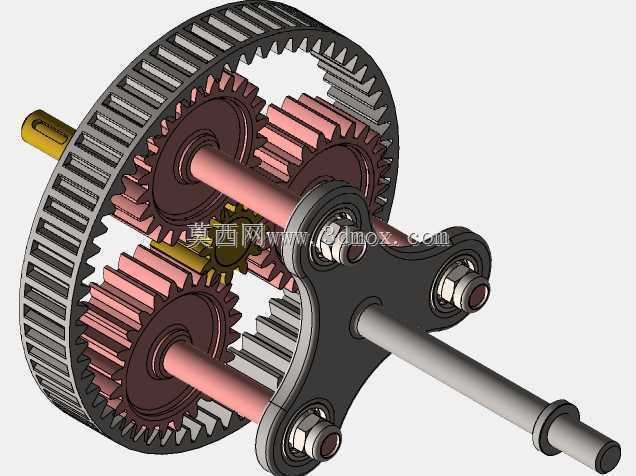

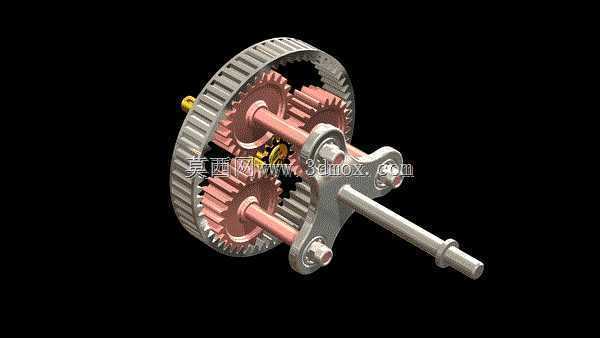

  从功能特性上看,该结构采用内齿圈固定、太阳轮输入、行星架输出的经典传动逻辑,三个行星轮沿太阳轮周向均布,运转过程中可同时分担输入载荷,轮齿啮合处的接触应力被均匀分散,长期重载工况下的齿面磨损速率远低于普通平行轴齿轮结构。同时多齿啮合的特性让传动过程的冲击更小,运转平稳性更优,输出端的扭矩波动可控制在3%以内,适配对传动平稳度有一定要求的工况。

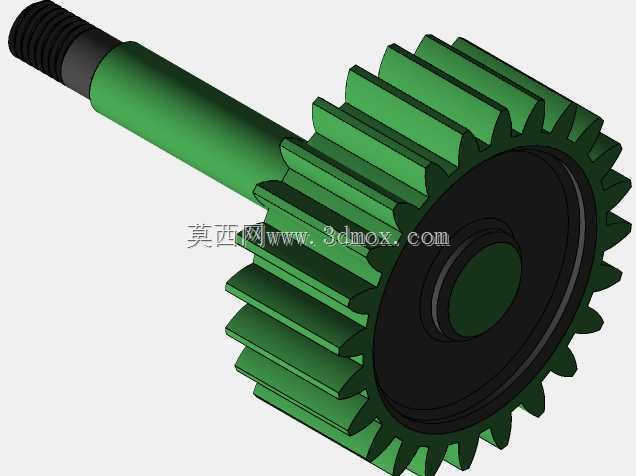

  设计过程中,首先要匹配安装边界确定内齿圈的分度圆直径,本次结构的内齿圈外径控制在常规小型减速单元的适配范围内,输入轴与输出轴保持同轴布局,可直接对接同轴线的动力输入与负载端,无需额外加装换向传动件,进一步压缩整体安装空间。行星轮通过销轴固定在行星架上,销轴与行星轮内孔之间预留了标准轴承的安装位,可根据负载等级选配滑动衬套或者滚动轴承,降低行星轮自转过程中的摩擦损耗。行星架的输出轴端做了阶梯轴设计,轴肩位置可作为安装定位基准,轴端预留的键槽可适配平键连接,保证扭矩传递过程中不会出现周向打滑。

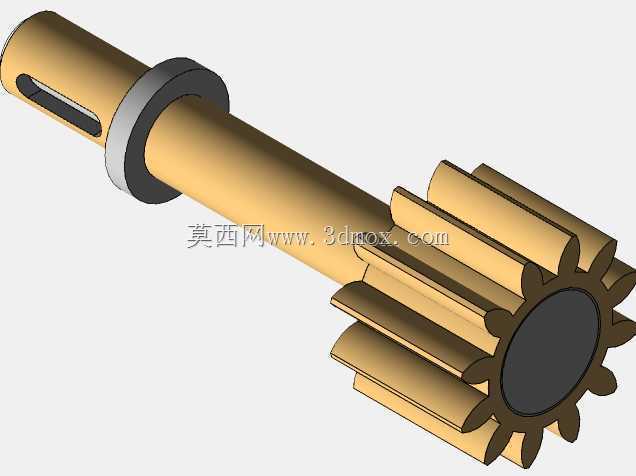

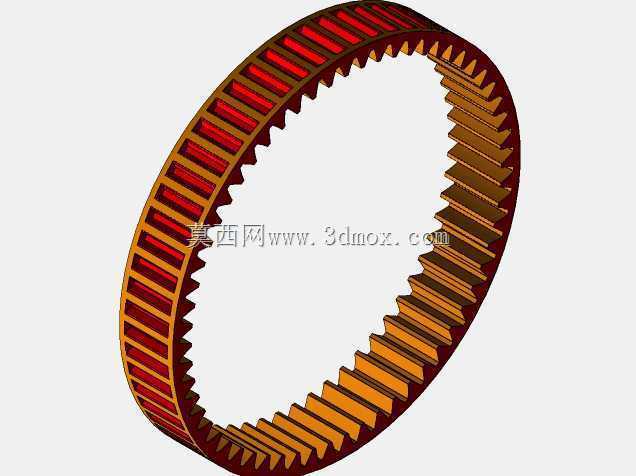

  建模过程中需要严格控制各轮齿的啮合侧隙,侧隙过大会导致正反转切换时出现回程误差,影响传动精度,侧隙过小则会在热胀工况下出现卡齿、齿面胶合的问题。同时三个行星轮的安装孔位置度需要严格管控,孔位偏差过大会导致个别行星轮承载过载,出现断齿、销轴变形等失效问题。内齿圈的外圈做了光面设计,可直接压装入设备的安装壳体内,外圈与壳体的配合公差选用过渡配合,既保证装配后的同轴度,也能避免运转过程中内齿圈出现周向转动。输入轴端的太阳轮与输入轴采用一体式设计,提升轴齿的整体刚性,避免分体式装配带来的同轴度误差。

  这类行星齿轮结构在选型适配时,需要根据输入转速、输出扭矩、安装空间三个核心参数调整轮齿模数、行星轮数量以及齿宽参数,本次展示的结构参数适配中小扭矩的传动场景,若应用于重载工况,可适当增加行星轮数量、加宽齿宽,同时提升齿轮材质的热处理硬度,保证结构的承载能力满足使用需求。
