齿轮齿条式止动轭间歇传动结构

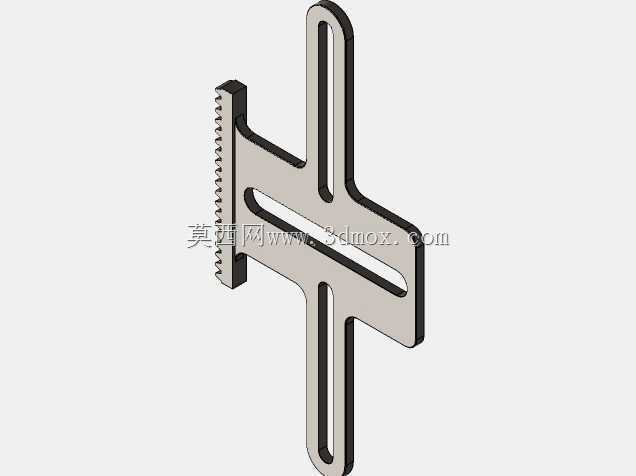

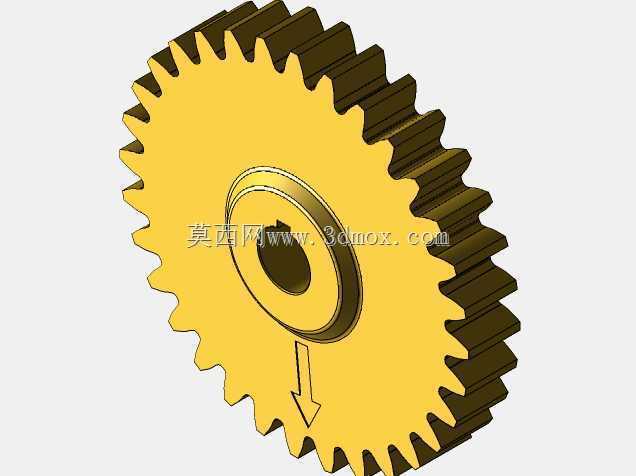

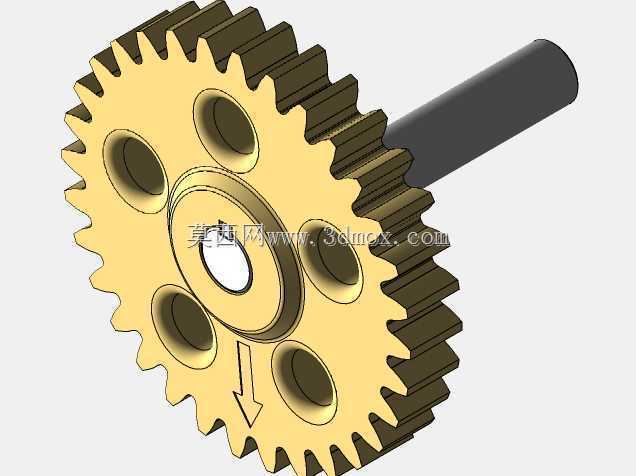

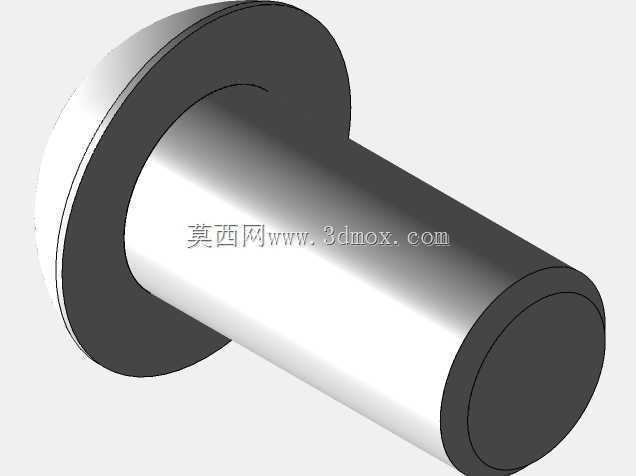

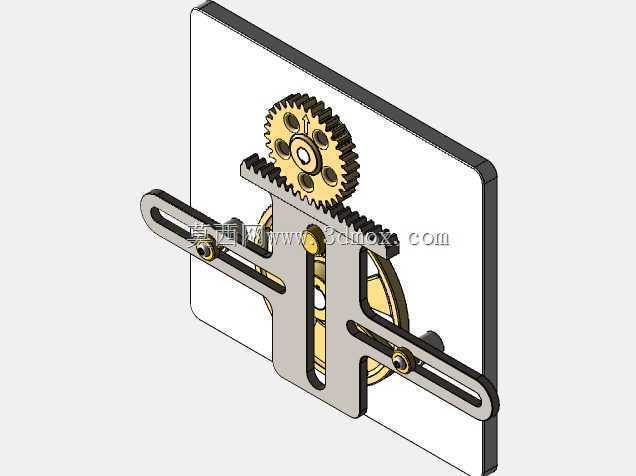

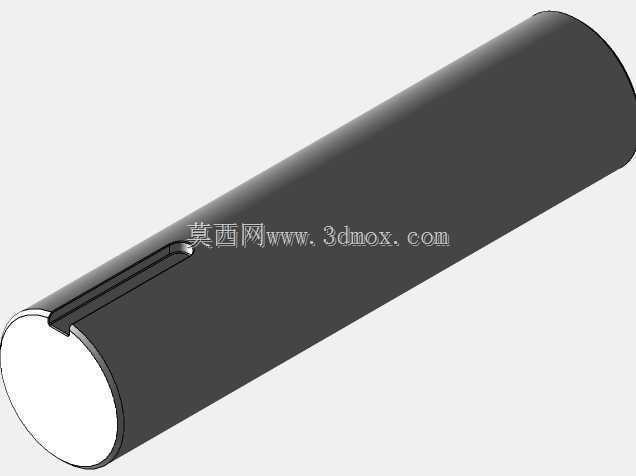

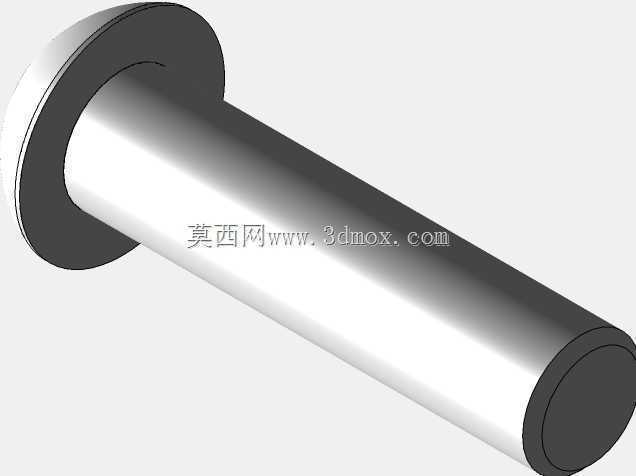

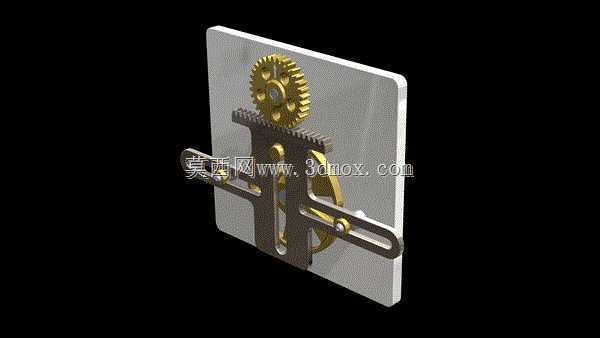

　　这套止动轭机构核心依托齿轮与齿条的啮合配合，将齿轮的连续回转运动转化为齿条组件的往复直线间歇动作，在轻工包装、纺织机械、小型自动化送料工位中有着广泛的适配场景，多用于需要精准定距间歇推送、工位间步进移位的传动环节，能在无额外电控传感器介入的纯机械结构下，实现稳定的周期性动停切换，避免复杂电控方案在高粉尘、强电磁干扰车间环境下的信号失稳问题。从结构设计逻辑来看，整套机构将传动齿轮、滑动齿条、导向轭板整合在一块平整安装基板上，齿轮通过中心销轴固定在基板上部，齿部与下方水平布置的齿条完全啮合，齿条两侧延伸出带长槽的导向臂，轭板上的定位销嵌在导向长槽内，当齿轮做整周回转时，会带动齿条沿水平方向做往复滑动，

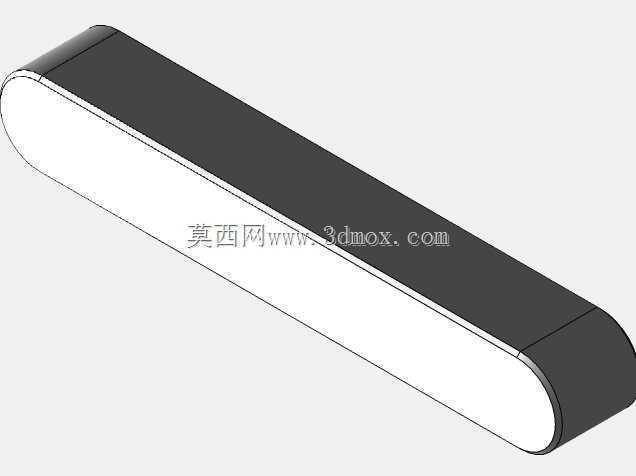

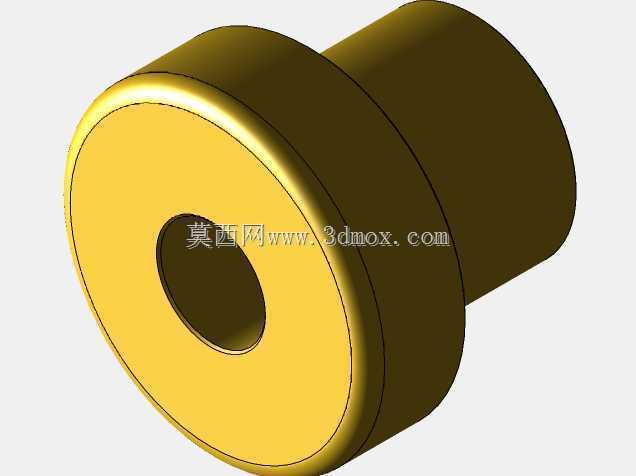

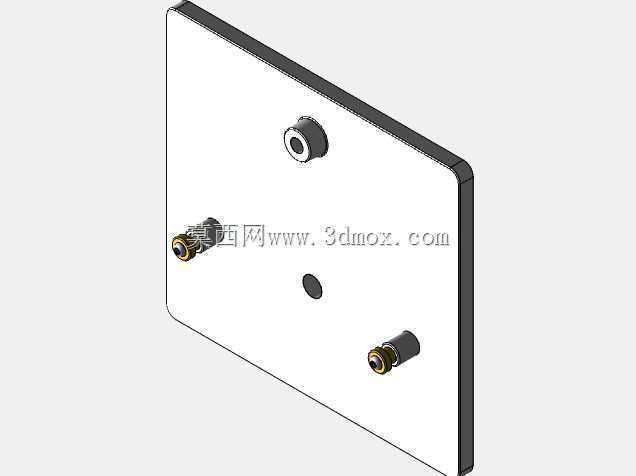

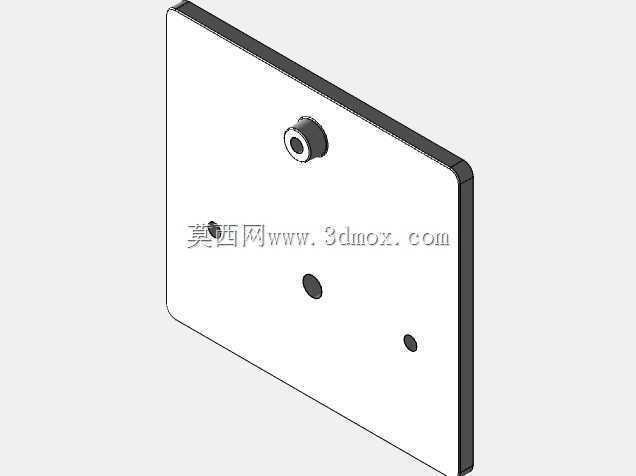

　　同时通过槽销配合带动轭板完成垂直方向的间歇抬升与锁止动作，整套运动副的配合间隙控制在0.02-0.05mm区间，既保证传动过程无卡滞，也能将往复动作的回程误差控制在机械进给允许的范围内。安装层面，基板四角预留了标准沉头安装孔，可直接通过内六角螺栓固定在设备的安装立板上，整体安装边界控制在120mm×100mm×25mm的空间范围内，不会占用过多设备内部的排布空间，适配多数小型自动化设备的内部安装余量。导向长槽的轮廓曲线经过反复校核，能在齿轮转动到对应相位时，让轭板保持稳定的静止锁止状态，锁止行程内无多余窜动，满足工位停顿期间的工件定位需求，避免传动过程中的过冲问题。所有滑动配合面均设计了自润滑衬垫的安装位，

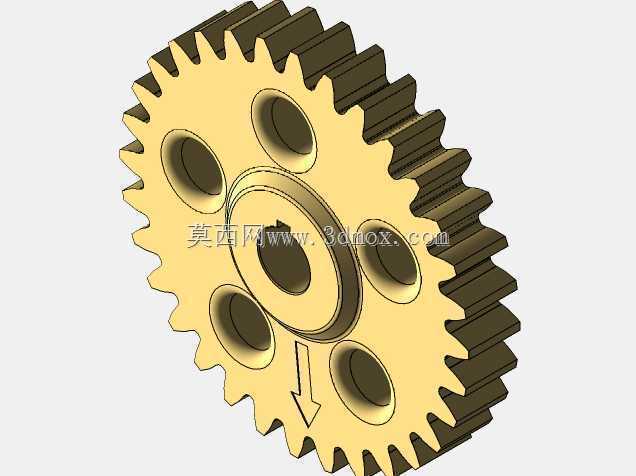

　　长期运行下无需频繁加注润滑脂也能保持顺畅的传动状态，齿轮采用直齿圆柱齿形，加工难度低，啮合重合度满足低速间歇传动的载荷要求，齿条的齿距与齿轮模数完全匹配，传动过程无冲击异响，适配每分钟15-30次的间歇动作频次，能在常规车间温湿度环境下长期稳定运行，无需频繁拆解维护。
