正弦运动转换机械机构三维设计

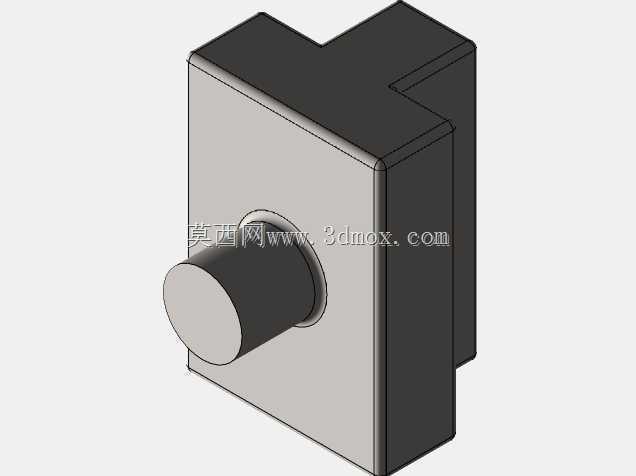

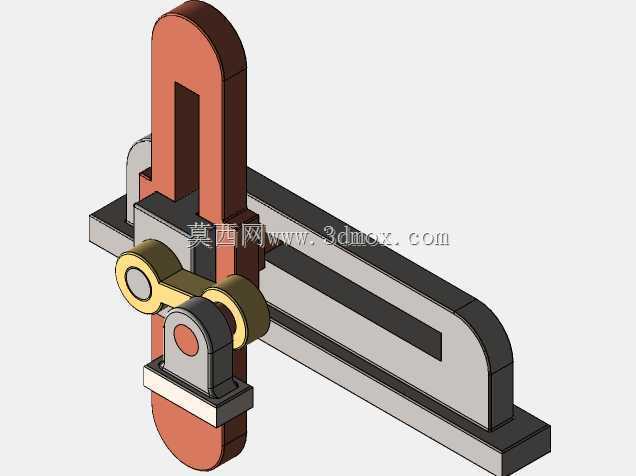

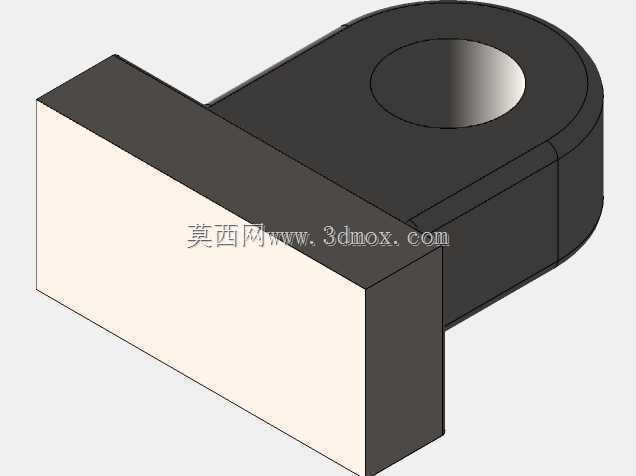

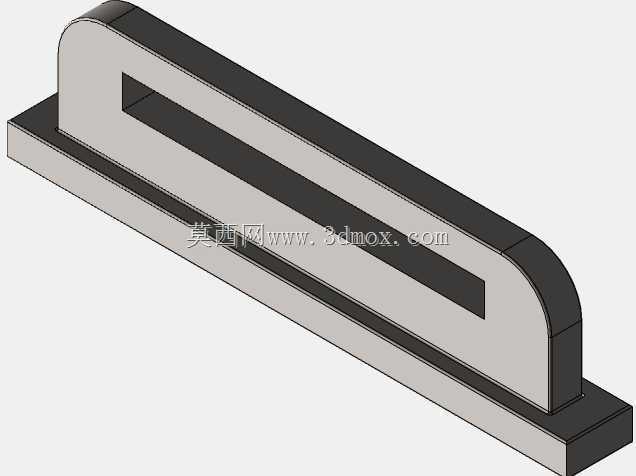

　　该正弦机构属于典型的运动转换类机械构件，核心功能是将匀速旋转运动转化为规律的直线往复正弦运动，在轻工纺织、食品包装、自动化送料等需要规律直线位移输出的设备场景中应用广泛。从结构设计逻辑来看，整套机构采用曲柄销配合长槽滑块的核心传动形式，旋转端的曲柄销嵌入竖直布置的长槽构件内，当曲柄做整周匀速回转时，销体在长槽内做相对滑动，同时带动长槽构件沿水平导轨做符合正弦规律的往复直线运动，这种传动形式不存在急回特性，运动输出平稳无冲击，适合对位移精度、运动平顺性有要求的工位。安装边界方面，整套机构的底座采用一体化平直导轨设计，底部预留标准螺栓安装孔位，可直接固定在设备安装平台上，导轨的有效行程覆盖曲柄回转直径的全范围，

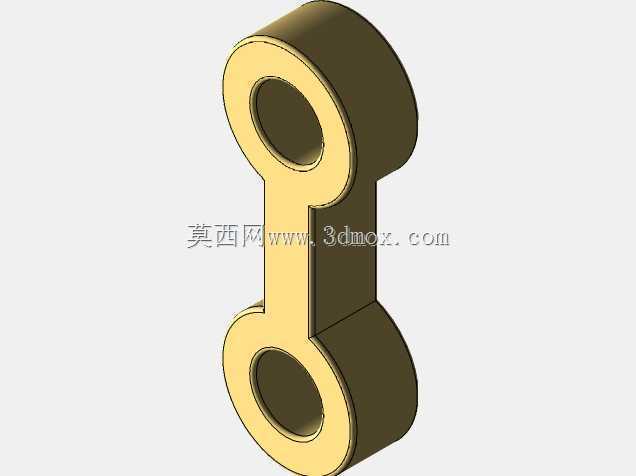

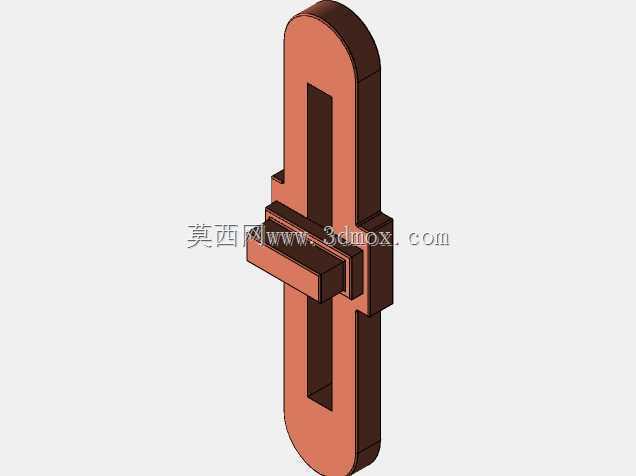

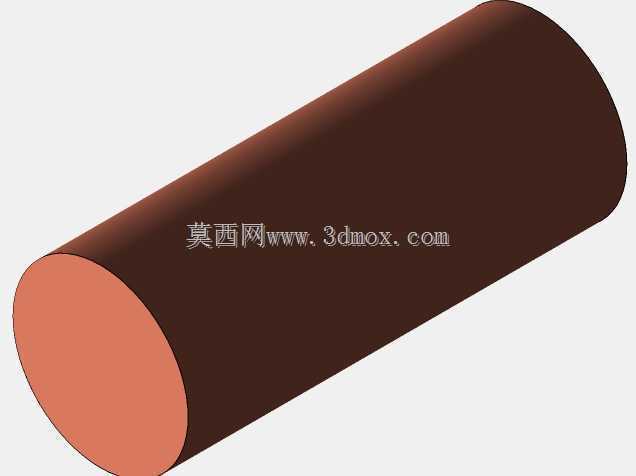

　　竖直长槽构件的槽宽与曲柄销直径采用间隙配合，配合面预留润滑脂存储槽，长期运行可降低磨损量。设计过程中，各铰接点的销轴均采用台阶式定位结构，避免运行过程中出现轴向窜动，滑块与导轨的配合面采用平行度公差管控，保证往复运动过程中无卡滞。在实际设备适配中，这类机构常被用在计量泵的动力端、包装设备的横封进给工位、纺织机械的导纱驱动单元，通过调整曲柄的回转半径，可直接调整直线往复运动的行程幅值，无需改动其余构件尺寸，适配不同工况的行程需求。整套构件的外形轮廓规整，无外凸的尖锐结构，运动部件的外侧可直接加装安全防护罩，不会与周边设备构件产生运动干涉，各传动副的受力方向均沿构件轴线方向，无额外的偏载力矩，长期运行的结构可靠性更高。建模过程中对各配合面的公差带做了对应匹配，铰接转动副的间隙控制在合理范围，既保证转动灵活，又不会出现过大的回程误差，可直接用于原理验证、机构运动仿真以及后续的工程出图加工。
