带小总成的滑动倾斜联动机械结构

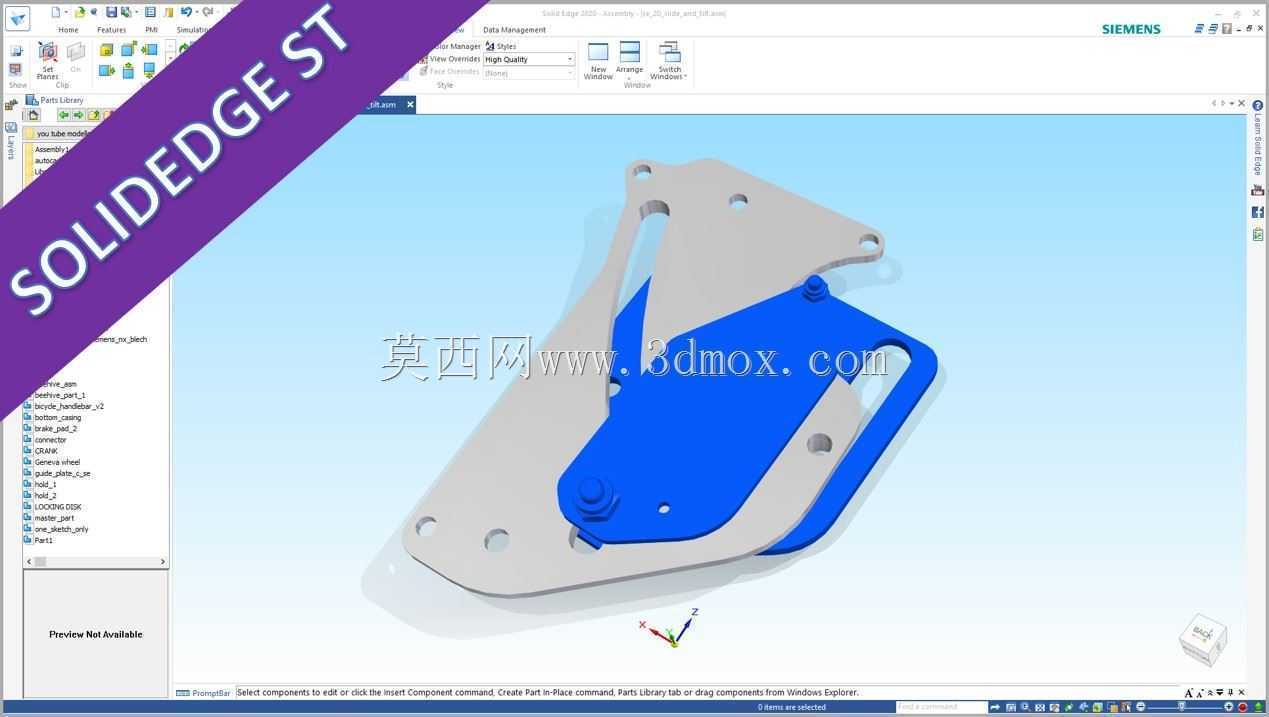

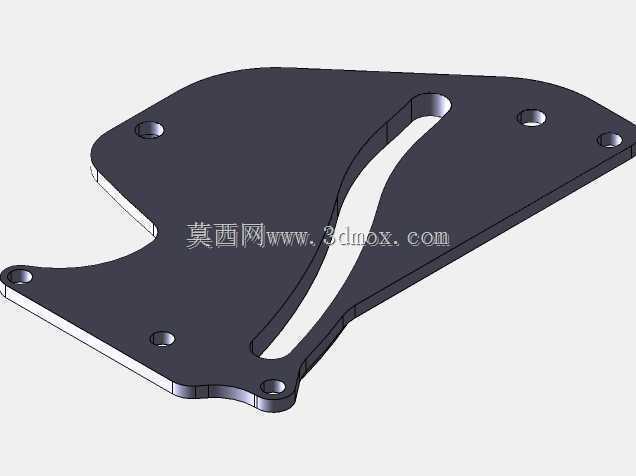

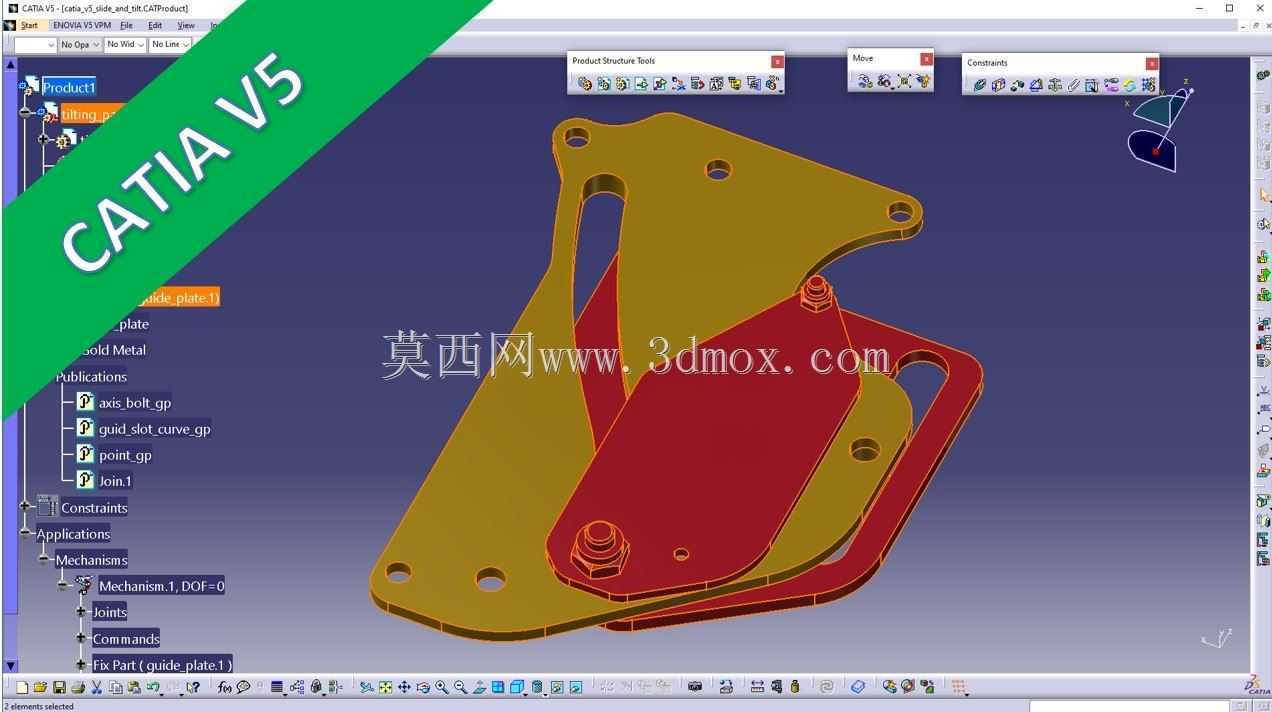

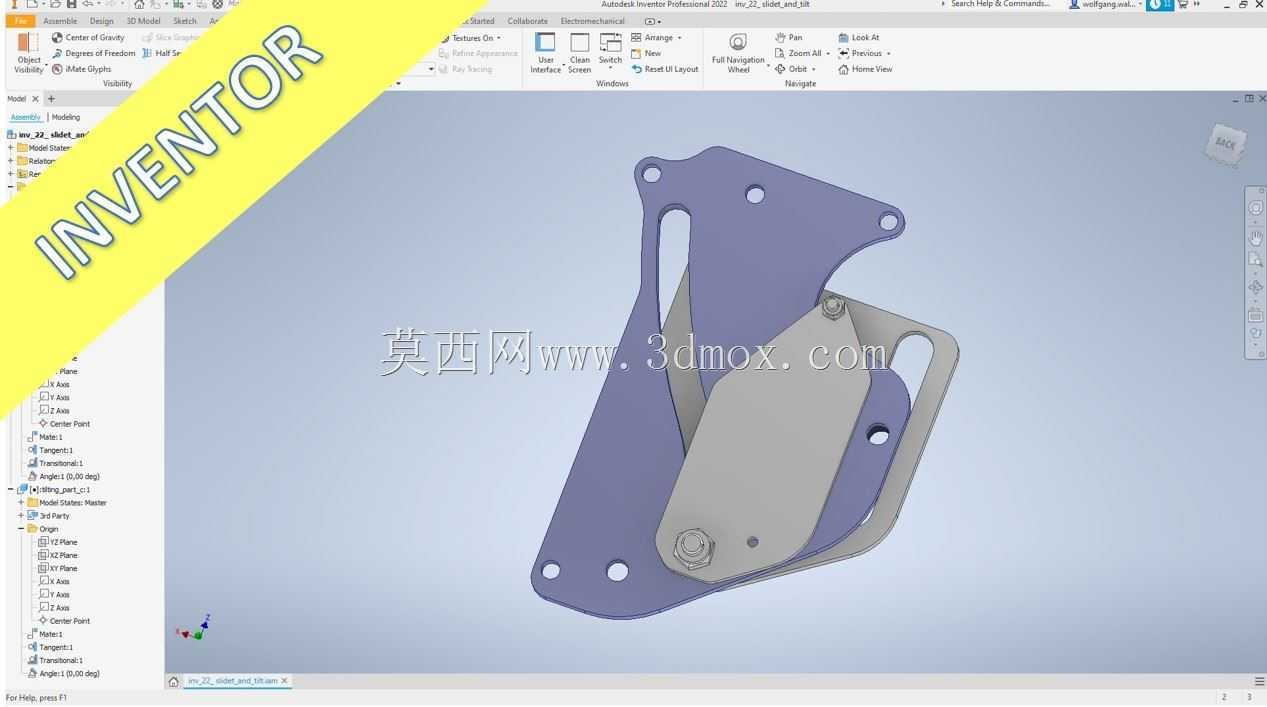

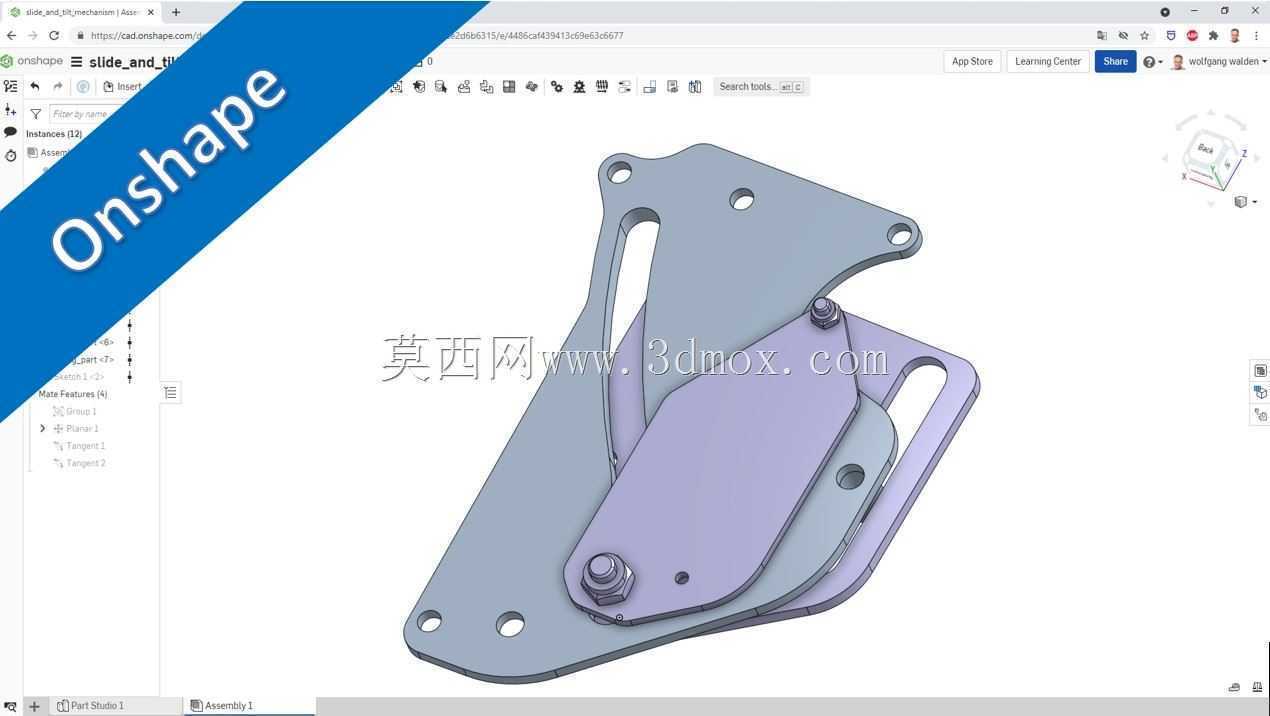

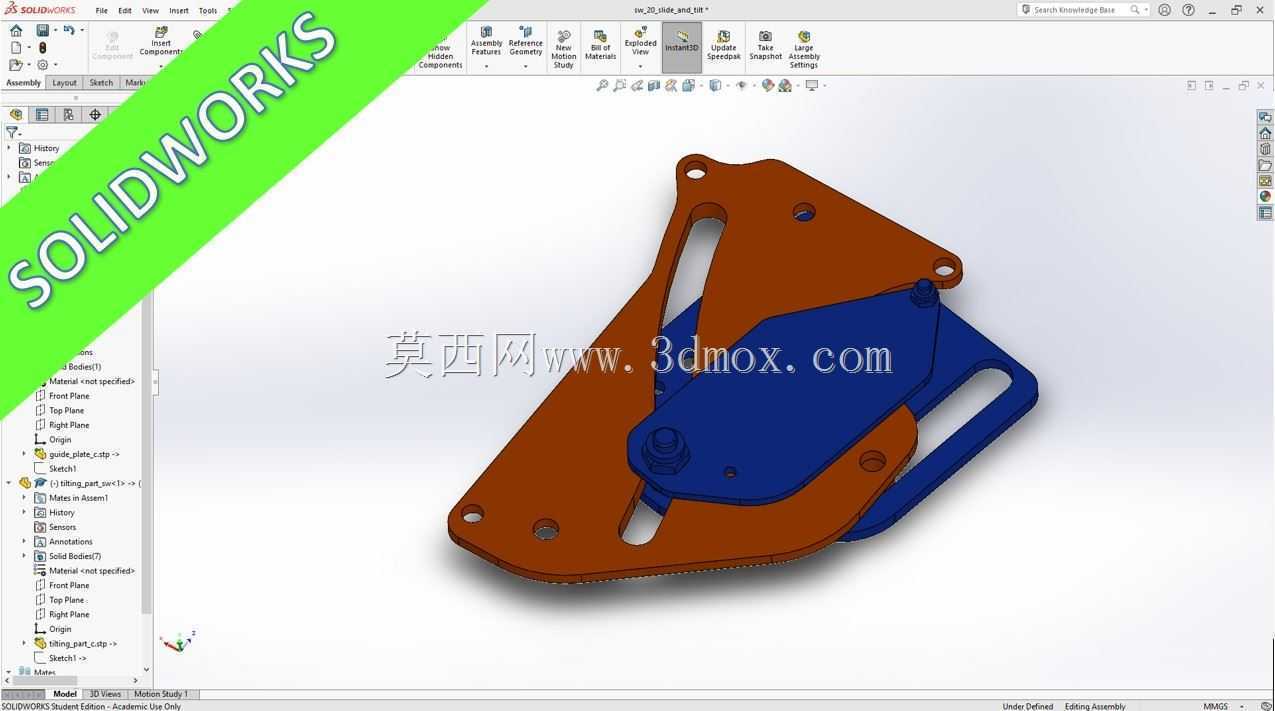

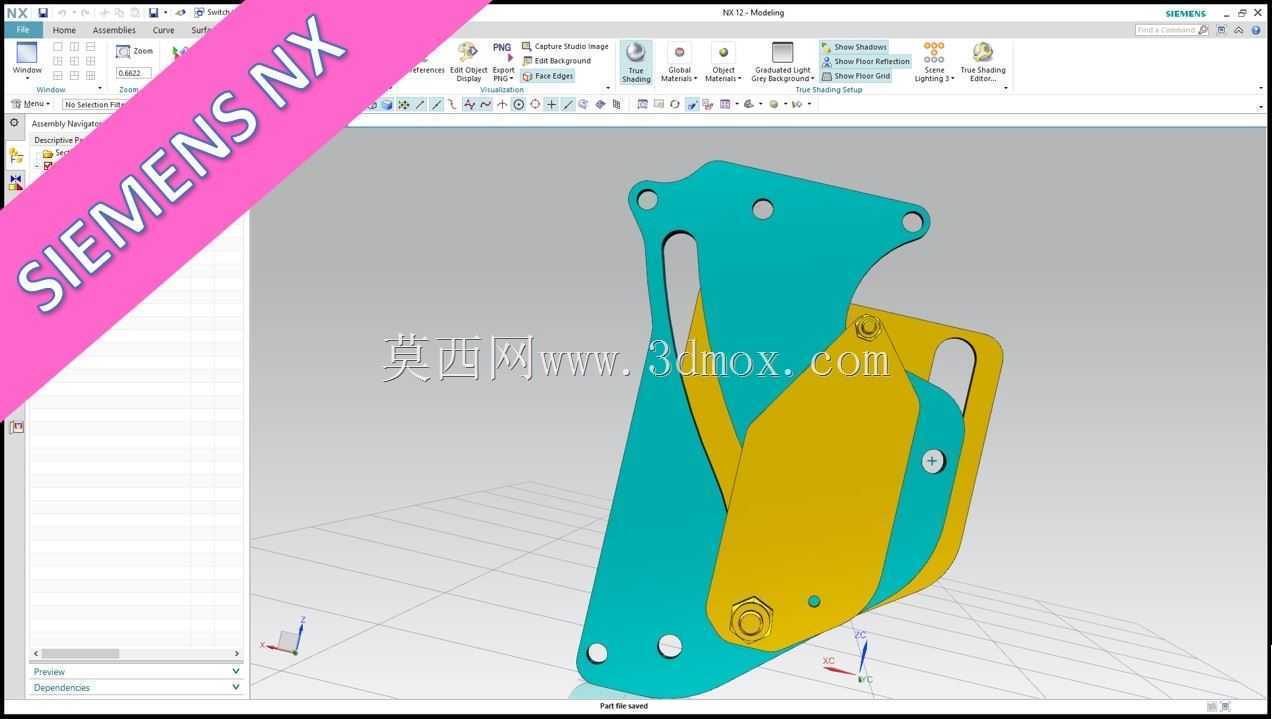

　　这套滑动倾斜联动结构，常被集成在中小型自动化工位的姿态调整单元里，比如轻工生产线的工件姿态翻转工位、小型检测设备的载具角度调节模块，都能见到这类结构的衍生设计。结构核心通过两块成型板件的铰接配合实现复合运动，一块板件承担滑动导向的功能，沿预设的直线轨迹做平动，另一块板件通过铰接点与滑动件连接，在滑动行程推进的过程中，同步完成设定角度的倾斜动作，不需要额外配置独立的倾斜驱动源，仅靠单一直线驱动就能同时完成位移与角度调整两个动作，能有效简化设备的驱动配置，减少整机的零部件数量，降低后期运维的故障点。设计阶段首先要确认的是倾斜角度与滑动行程的对应关系，通过调整铰接点的安装位置、板件上导向槽的轮廓曲线，就能匹配不同工位需要的倾斜角度范围，

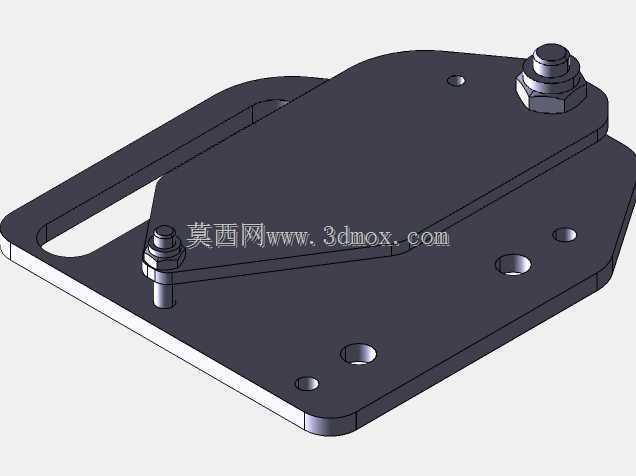

　　常规工况下这类结构的倾斜角度可以覆盖0到45度的常用调节区间，滑动行程则根据配套设备的工位间距做适配，多数应用场景下行程控制在80到200毫米区间就能满足使用需求。安装边界方面，结构整体采用扁平化的层叠布局，两块板件贴合安装，整体厚度控制在20毫米以内，板件上预留的多个安装孔位，既可以用来固定铰接轴、限位缓冲件，也能直接作为整个结构与设备机架的连接点位，不需要额外设计转接安装板，能有效压缩机构占用的安装空间，适配设备内部紧凑的排布要求。板件的轮廓做了多处避空设计，在运动过程中不会与周边的传感器、管线支架发生干涉，铰接位置预留了标准的轴承安装位，长期往复运动下也能保持运动精度，不会出现明显的晃动间隙。实际投产使用时，

　　这类结构的滑动接触面可以根据负载大小选择不同的耐磨处理方式，轻载工况下直接采用板材自身的耐磨涂层就能满足使用要求，重载场景则可以在滑动面加装聚四氟乙烯耐磨片或者直线导轨副，提升结构的使用寿命与运动平顺性。结构的运动逻辑经过多轮迭代验证，滑动过程中倾斜动作的过渡平顺，没有运动死点，在行程终点位置可以通过板件自身的轮廓贴合实现硬限位，不需要额外加装外置限位块，进一步简化了周边的配套结构设计。
