带圆角边框六边形网格通风烤架结构

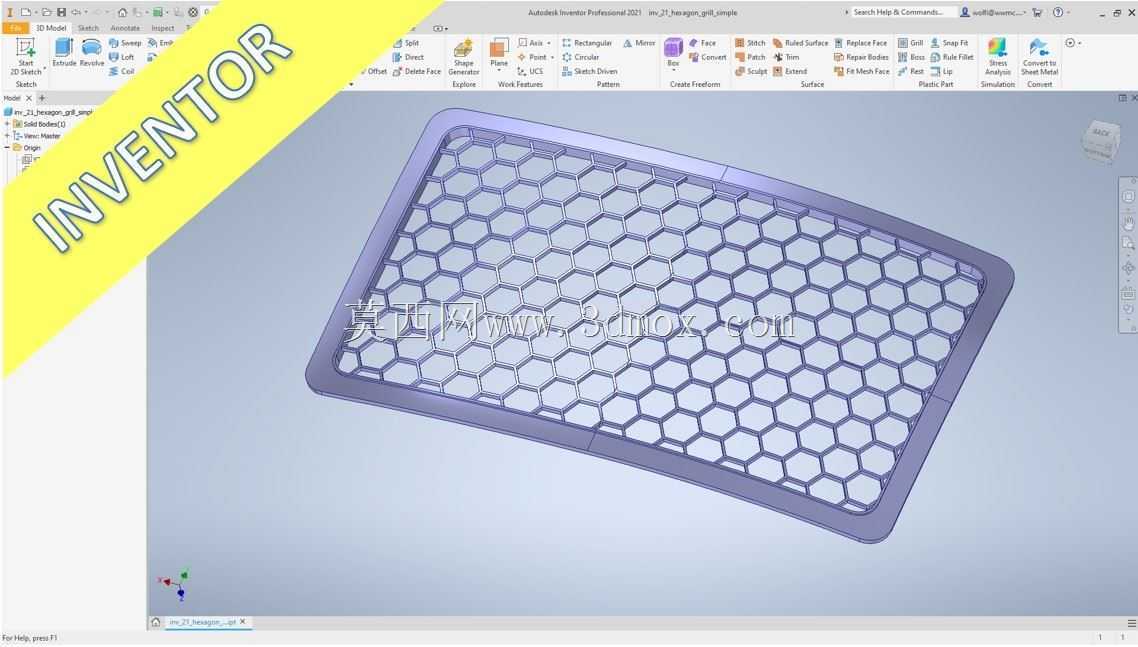

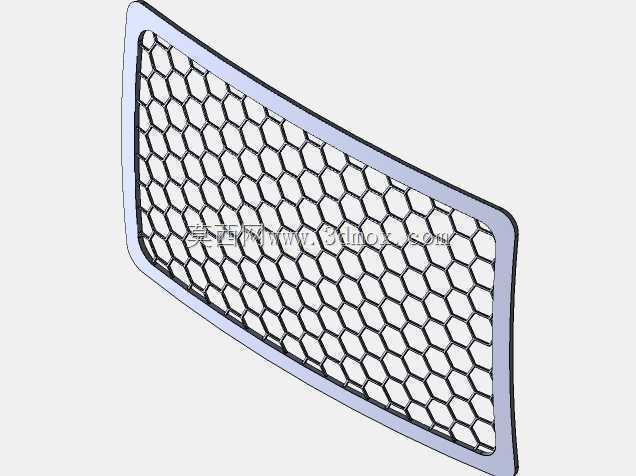

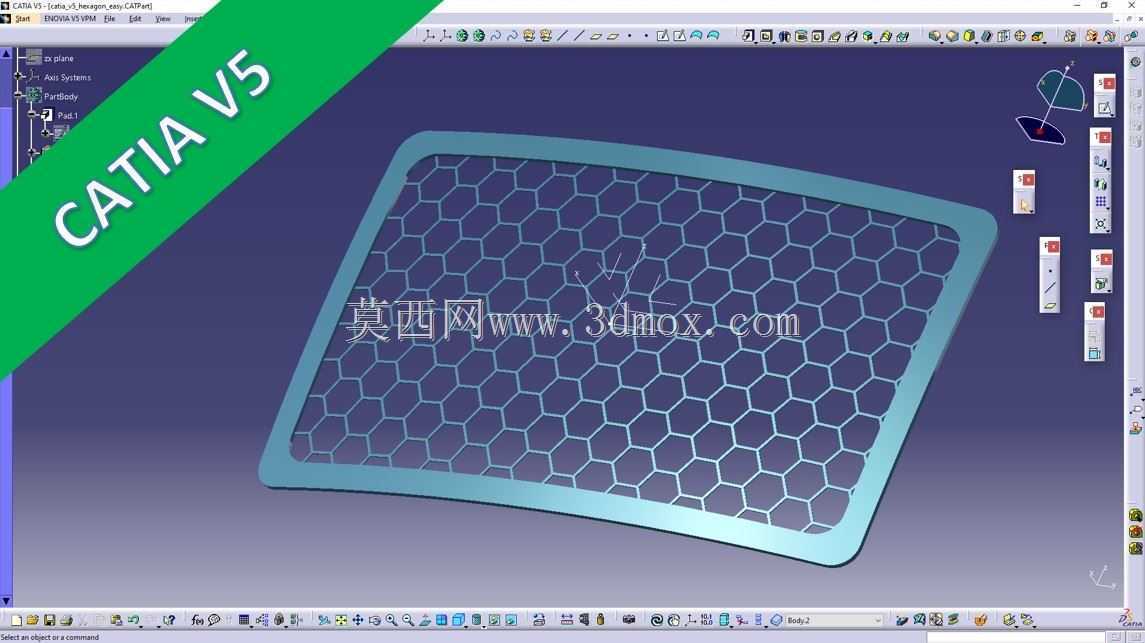

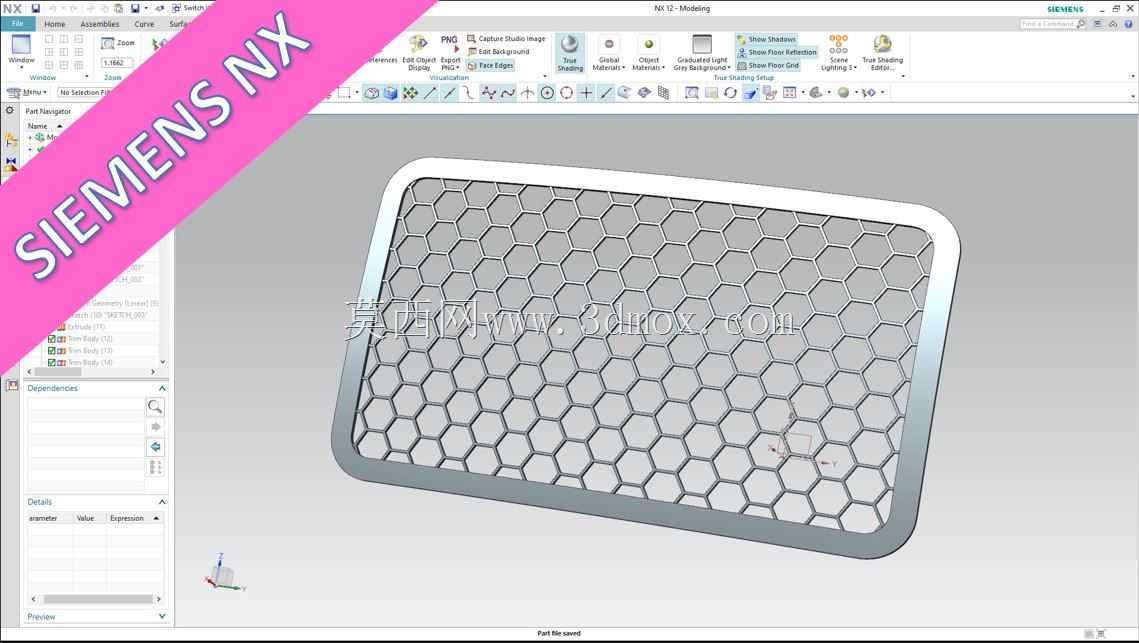

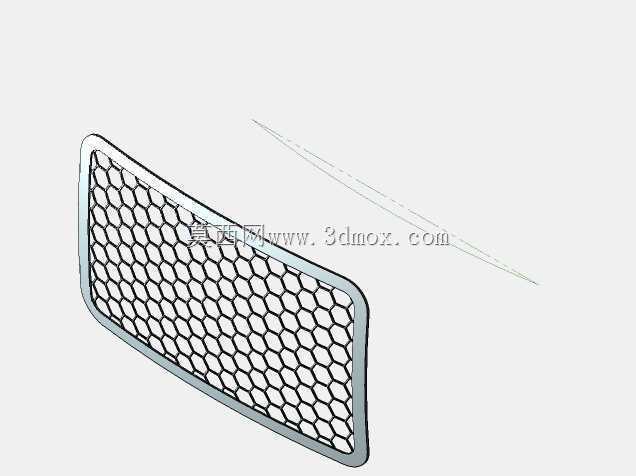

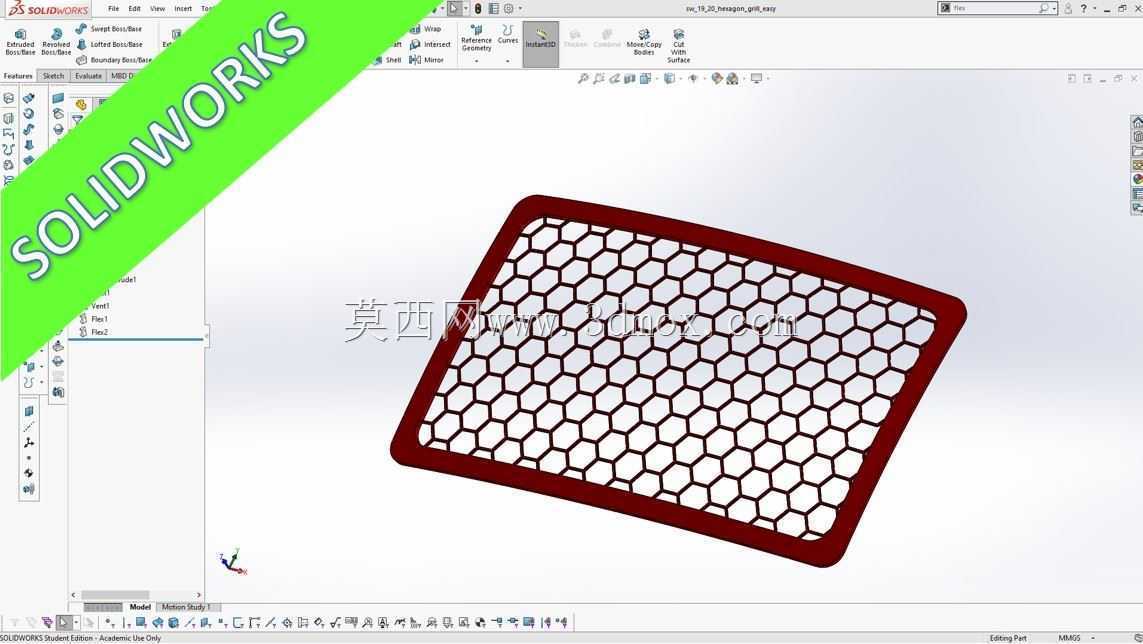

　　这类六角网格烤架常应用在商用烘焙设备、工业烘干线、户外烧烤器具的热风循环工位，也可作为设备通风防护格栅嵌入电控柜、散热风道的出风口位置，承担匀风、承载、防护三重作用。设计时优先考虑通风均匀性，六边形网格相比方形、圆形网格，在同等开孔率下结构刚度更高，相邻网格边共用受力，能减少长期受热后的形变概率，边框做圆角过渡处理，一方面避免安装、使用过程中锐边划伤操作人员，另一方面能减少边角处的应力集中，适配高温工况下的热胀冷缩形变余量。网格的筋条厚度做了等厚设计，建模时通过阵列特征快速生成整面网格，再通过布尔运算与外边框合并，筋条交接处做微小倒圆，消除加工时的应力集中点，也避免冲压成型时出现材料撕裂问题。

　　外边框的翻边结构预留了安装孔位的设计余量，实际安装时可通过翻边卡入设备预留的卡槽，或是通过边框上的安装孔用螺丝锁紧，安装边界需要注意预留3-5mm的热胀间隙，避免高温工况下边框膨胀挤压周边结构导致变形。作为承载面使用时，六边形网格的受力分布更均匀，放置小型烘焙模具、待烘干工件时不会出现局部塌陷，网格的开孔尺寸控制在不会漏落常规加工工件的范围内，同时保证热风能够无阻碍穿透，相比密孔网板风阻更低，能减少热风循环风机的负载损耗。设计过程中没有做多余的装饰结构，所有曲面、倒角都服务于功能需求，边框的高度根据使用场景可做调整，作为烤架使用时边框高度略高于网格面，能避免放置的工件滑落，作为通风格栅使用时边框可做薄型处理，减少对风道截面的占用。

　　网格的排布采用整面等距阵列，边缘处的网格根据边框轮廓做裁切处理，裁切后的网格保留完整的受力边，不会出现半格结构导致的局部刚度不足问题，筋条的拔模角度适配冲压、钣金加工的工艺要求，不需要额外做后期工艺修正就能直接投产。
