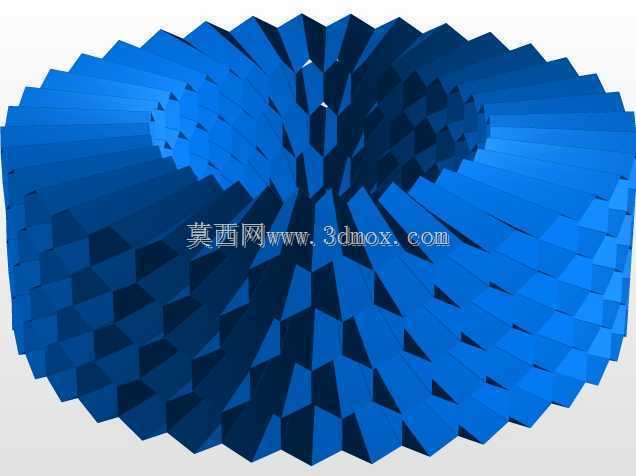

仿生蜂巢曲面镂空回转结构设计

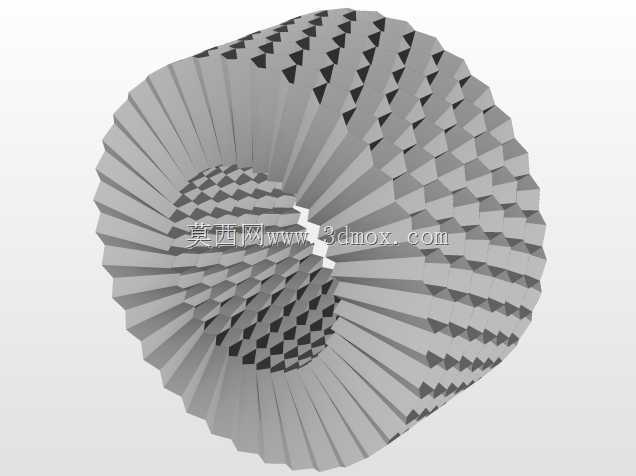

　　这类仿生蜂巢回转结构，最早在轻量化承载构件的场景中被广泛验证，区别于传统实心回转件，其核心优势在于用最少的材料达成同等刚度要求，在航空航天内饰支撑、流体整流栅格、特种换热芯体、轻量化传动辊筒等场景都有落地空间。从结构特性来看，正六边形单元的排布遵循曲面等距映射逻辑，每个蜂窝单元的壁厚保持均匀一致，避免局部应力集中，相邻单元共用侧壁的结构形式，让整体结构在承受径向载荷、周向扭矩时，应力能沿着蜂窝壁均匀传导到整个回转面，不会出现传统筋板结构的应力突变问题。设计过程中需要先确定回转基体的基础轮廓，也就是整体的内外径尺寸、轴向长度，再将平面蜂巢网格通过UV曲面映射的方式贴合到回转曲面上，过程中要控制每个蜂窝单元的畸变率，

　　保证所有单元的内切圆直径偏差控制在合理范围内，避免出现单元尺寸过小导致加工难度陡增、或是单元过大导致局部刚度不足的问题。从安装边界来看，这类结构两端通常预留实心安装止口，止口的直径与配合轴径的公差带按照过渡配合设计，轴向定位面的平面度需要满足安装要求，避免装配后出现回转偏心的问题。如果用于流体换热场景，蜂窝的镂空方向需要顺着流体流向调整，减少流体通过时的阻力损失，同时蜂窝壁的厚度要兼顾换热效率与结构强度，壁厚过大会降低换热面积占比，壁厚过小则在流体长期冲刷下容易出现变形失效。如果用于承载支撑场景，需要在蜂窝结构的内外层增设薄蒙皮，蒙皮与蜂窝壁采用一体化成型设计，提升整体的抗失稳能力，避免径向载荷下蜂窝单元出现压溃变形。

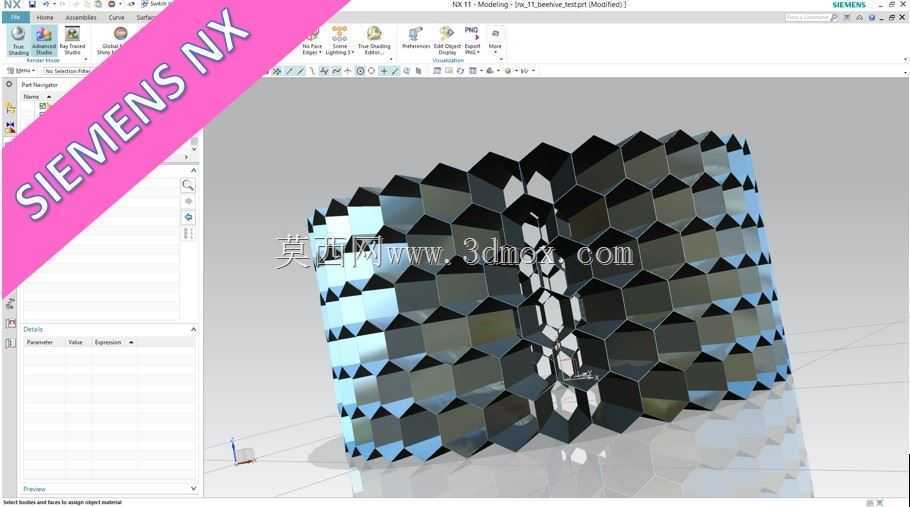

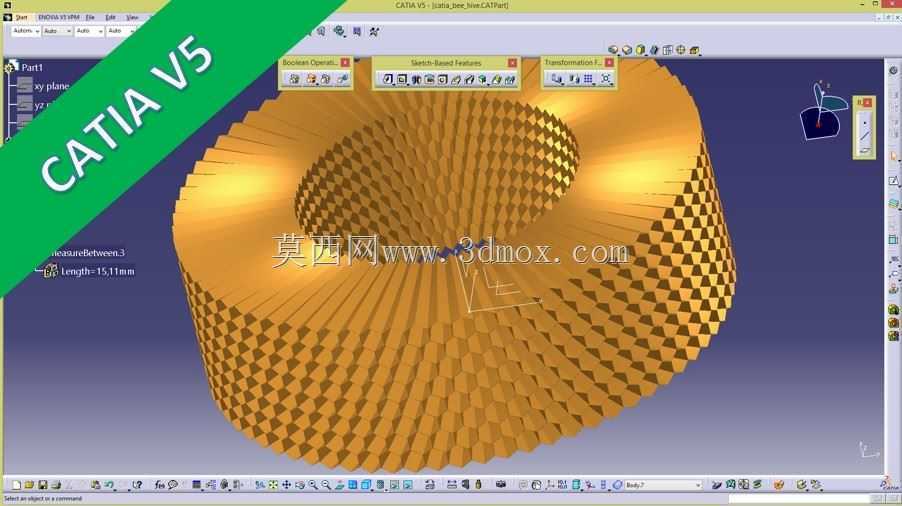

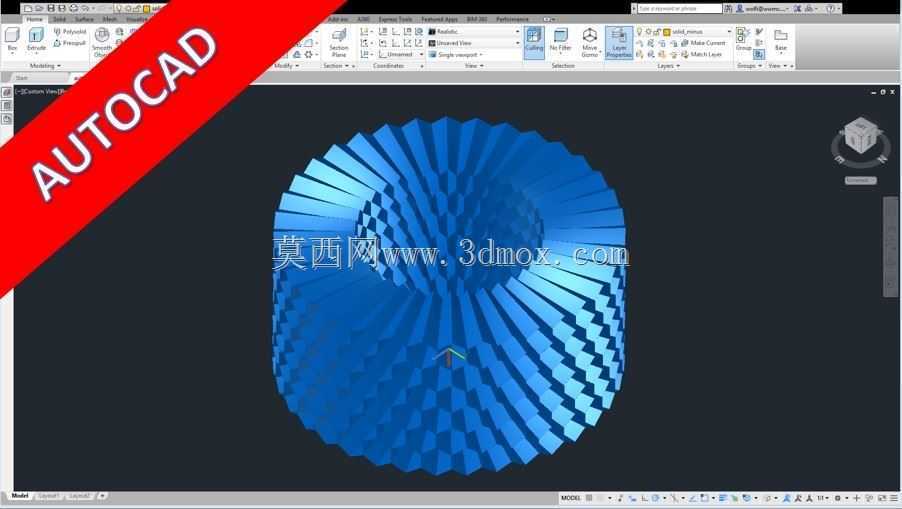

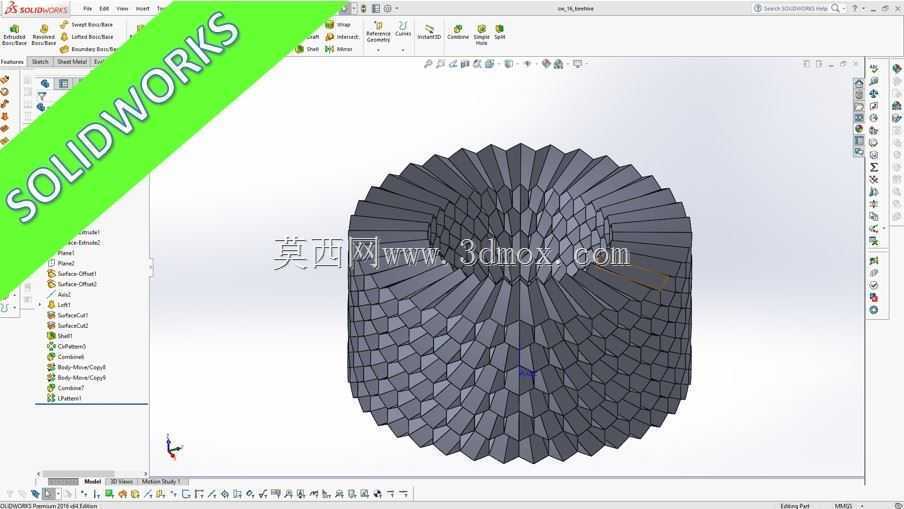

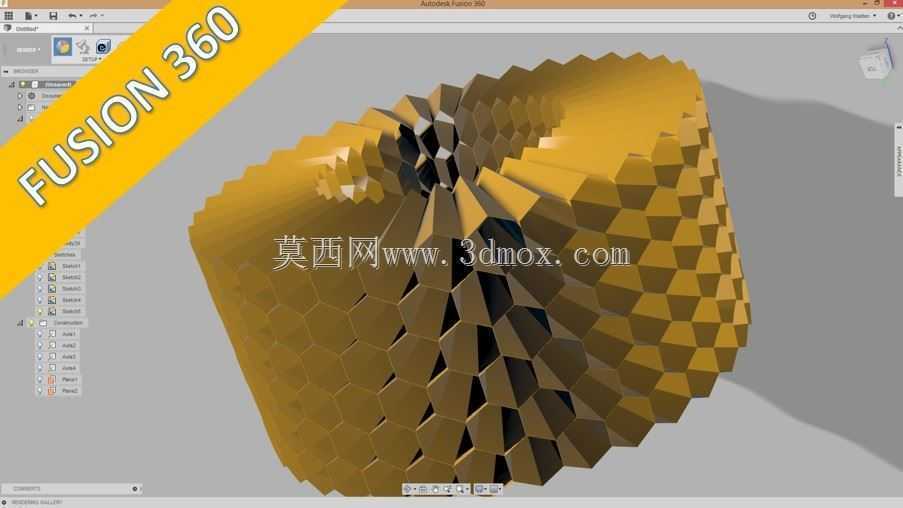

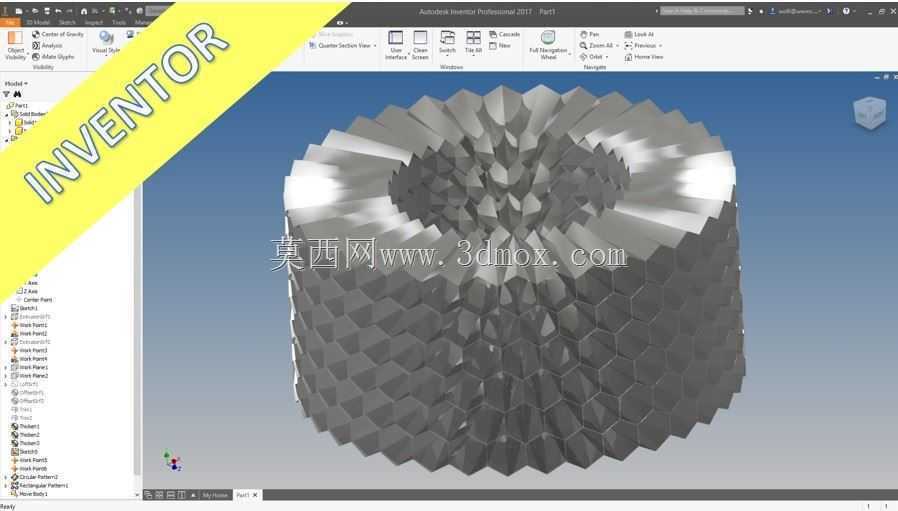

　　实际建模过程中，要注意曲面网格的拓扑连续性，避免出现破面、重叠面的问题，每个蜂窝单元的棱边都要做微小圆角过渡，既可以减少应力集中，也能适配后续的增材制造、注塑成型或是五轴铣削加工工艺要求，避免尖锐棱边导致的加工应力残留。这类结构的重量比同尺寸实心回转件降低六成以上，同时比表面积提升数倍，在对重量、空间有严格限制的装备设计中，能很好地平衡性能与重量的矛盾，很多轻量化设备的支撑辊、整流罩内支撑、特种过滤芯体都采用了类似的结构逻辑，设计时需要根据实际载荷工况调整蜂窝单元的大小、壁厚以及整体的壁厚分布，载荷集中的区域可以适当缩小蜂窝单元尺寸、增加壁厚，载荷较小的区域可以放大单元尺寸，进一步优化减重效果。
