汽车发动机排气歧管结构三维数模

　　排气歧管作为内燃机进排气系统的核心承压部件，直接承接发动机气缸排出的高温高压废气，将各缸独立排出的紊流废气汇总导入排气总管，同时要兼顾各缸排气背压的一致性，避免出现排气干涉导致的充气效率下降问题，直接影响发动机的动力输出特性、燃油经济性与排放表现，广泛应用于乘用车辆、商用车辆、工程机械搭载的往复式内燃机配套领域。

　　该结构采用三支路汇合的整体式布局，三个进气端通过统一的安装法兰与发动机缸盖排气侧贴合，法兰面预留对应缸盖螺栓的安装孔位，安装时需匹配金属密封垫片保证高温工况下的气密性，避免废气泄漏引发的舱内安全隐患；出气端采用圆形法兰对接下游排气三元催化段或涡轮增压器进气口，法兰端面的平面度公差需控制在合理范围内，防止长期高温交变载荷下出现密封面翘曲漏气。

　　管路部分采用平滑过渡的弯管构型，各支路的弯折曲率经过匹配设计，尽可能降低各缸排气路径的长度差，减少不同气缸排气过程的气流干涉，弯管内壁保持顺滑无突变台阶，降低废气流经时的沿程阻力，减少排气背压损耗。整体结构的安装边界需匹配发动机缸盖的排气侧接口布局，进气法兰的孔位间距、管路整体的外轮廓尺寸需避让发动机舱内的周边部件，包括缸盖罩、冷却管路、线束支架等，避免整车装配时出现干涉问题。

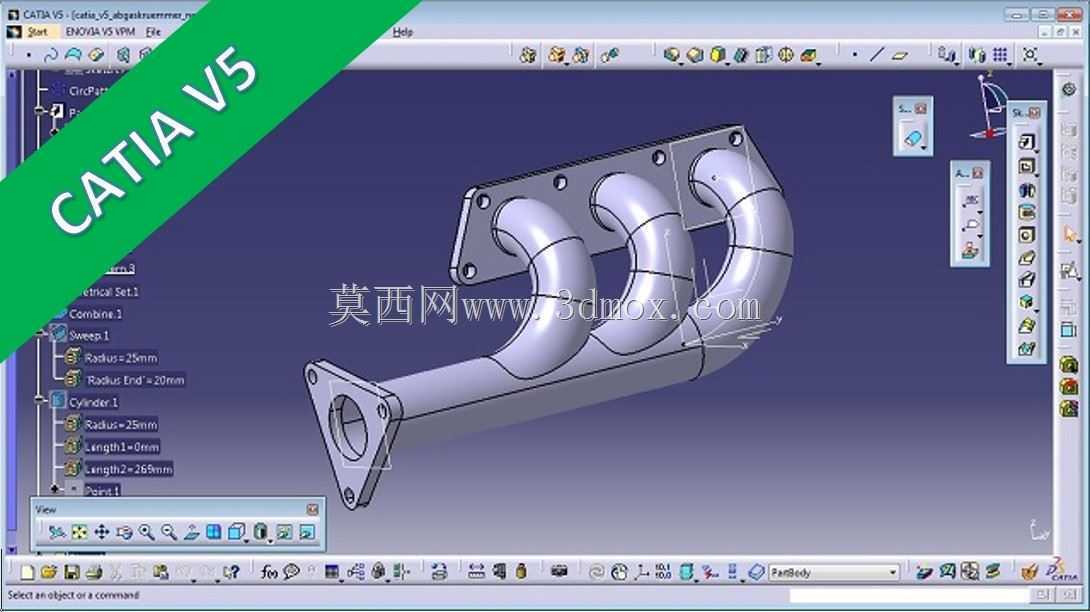

　　建模过程中针对弯管段采用扫掠成型逻辑，先绘制各支路的中心引导线，再匹配不同管段的截面轮廓沿路径扫掠生成实体，同时对法兰与管路的衔接位置做圆弧过渡处理，降低该区域的应力集中系数，适配发动机运行过程中持续的振动与高低温交变载荷，减少长期使用后出现焊缝开裂、结构疲劳失效的风险。这类结构在设计阶段还需考虑壁厚的均匀性，避免局部壁厚过薄导致高温下的结构变形，或是壁厚过大带来的整体重量增加、热容量过高导致的冷启动排放达标困难问题。
