24英寸津田款数控回转分度台设计

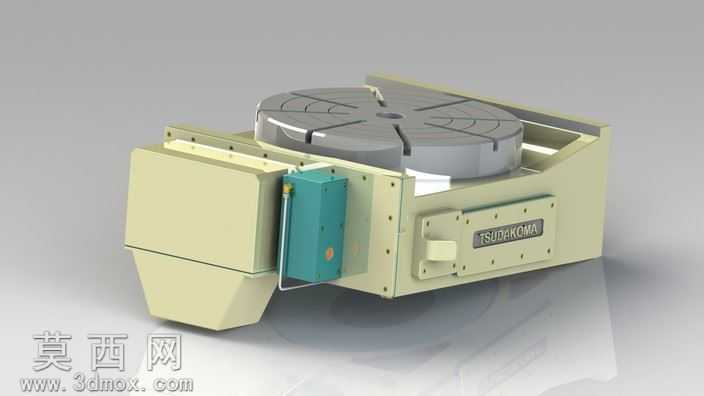

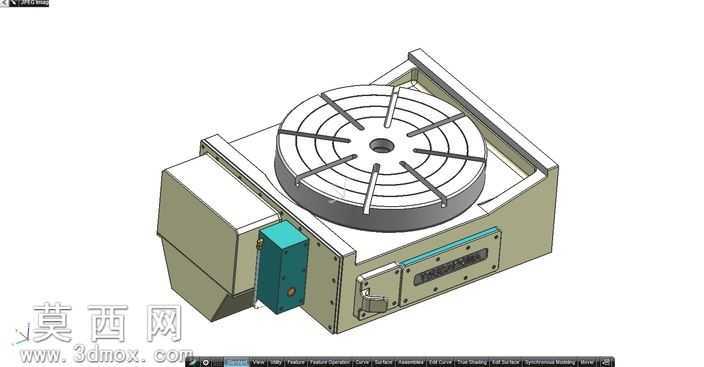

本作品为24英寸规格津田款数控回转索引器三维建模设计，整体采用卧式箱体承载结构搭配大直径圆形回转工作台的布局形式，建模过程中严格遵循精密机床附件的尺寸公差与装配逻辑，完整还原了设备的全部核心结构。建模阶段首先搭建主承载箱体的基体特征，通过拉伸、切除、拔模等基础特征完成箱体的腔体、安装面、走线孔位的构建，箱体侧边预留的伺服电机安装位、锁紧机构安装槽均按照实际安装尺寸做了精准的特征预留，保证各部件装配时无干涉问题。回转工作台部分采用带辐射状T型槽的圆盘结构，盘面的T型槽均匀分布，用于加工时工件的装夹固定，盘面中心设置定位基准孔，可配合芯轴实现工件的快速找正，工作台与下方回转支承的连接面做了贴合度的细节处理，还原了实际加工中的配合面精度要求。侧边驱动模块采用独立的安装座结构，建模时还原了驱动单元与箱体的连接定位销孔、紧固螺纹孔特征，驱动端与回转机构的传动连接部分做了简化但符合传动逻辑的结构表达，清晰展示动力传递路径。模型材质渲染阶段，主箱体采用机床常用的灰铸铁哑光材质，还原铸件表面的细微颗粒质感，回转工作台表面采用磨削加工后的金属亮面材质，体现工作台面的加工精度，侧边驱动模块的防护盖板采用青绿色烤漆金属材质，操作面板区域做了哑光塑料与金属按键的材质区分，不同部件的材质差异清晰可辨，整体渲染效果贴近真实设备的视觉质感。结构设计上充分考虑了该类索引器的实际使用需求，大尺寸盘面可承载大规格工件的分度加工需求，箱体内部预留的传动机构安装空间可容纳蜗轮蜗杆或凸轮分割机构，侧边的锁紧机构可在分度完成后实现工作台的刚性锁定，避免加工过程中出现位移偏差，整体结构紧凑，各部件的布局符合机床附件的人机操作与维护需求，驱动单元外置的设计也方便后续的检修与部件更换。
