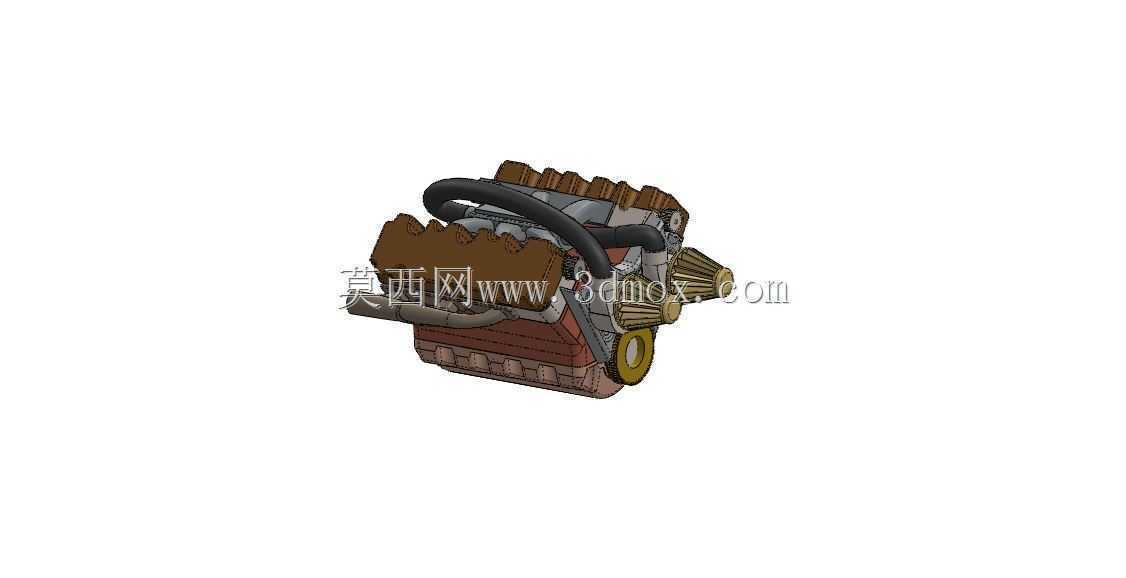

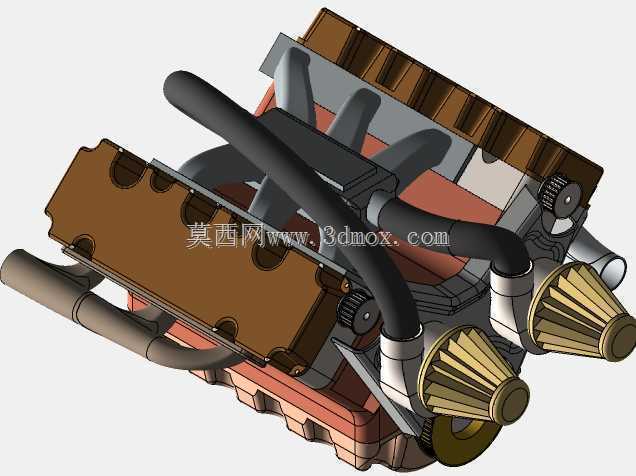

V型多缸内燃发动机结构三维设计

　　在商用车动力总成、小型工程机械动力配套、非道路移动机械的动力选型场景中，这类V型布局多缸内燃发动机的三维结构设计，是动力系统匹配阶段的核心参考依据。不同于直列缸体的狭长布局，该结构采用两列气缸呈夹角布置的形式，能够在有限的机舱纵向空间内布置更多气缸，在保证排量输出的前提下压缩整机的轴向长度，适配前置后驱车型、小型装载机这类对动力舱纵向尺寸有严格限制的安装场景。从实际用途来看，该结构的核心作用是通过燃油化学能到机械能的转换，为配套设备提供持续稳定的旋转动力输出，可覆盖从民用乘用车到小型工程设备的不同功率需求区间。

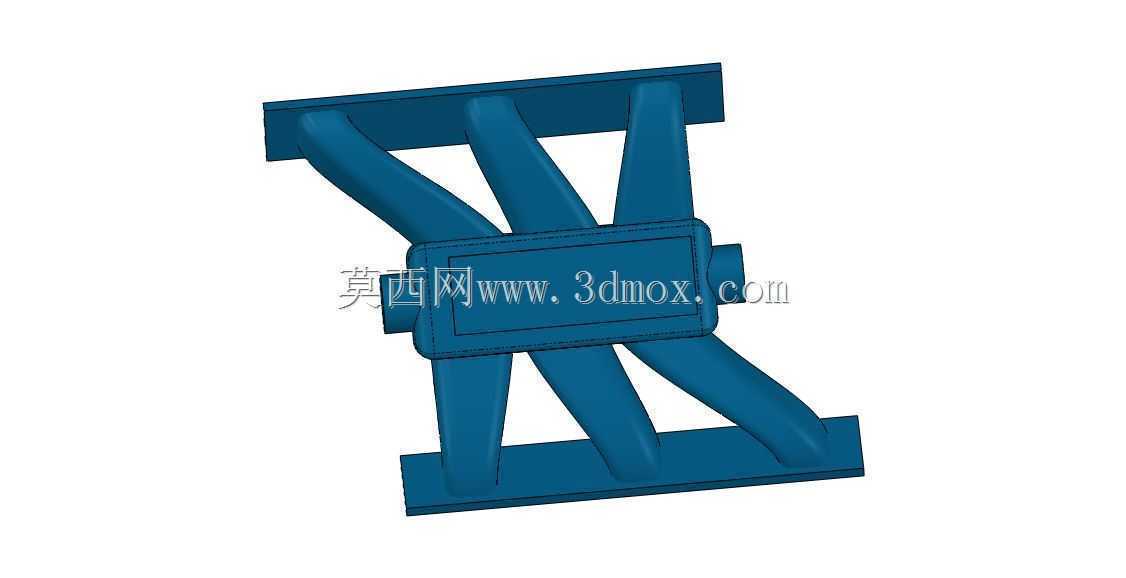

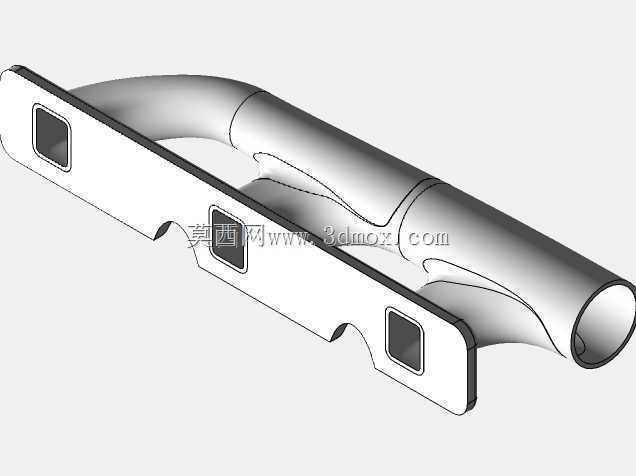

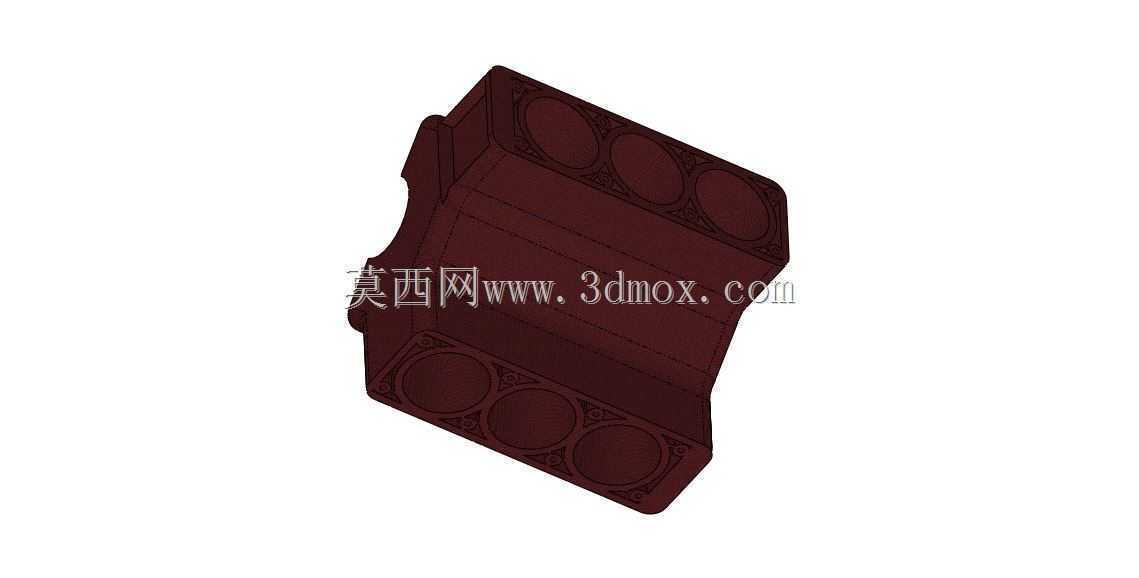

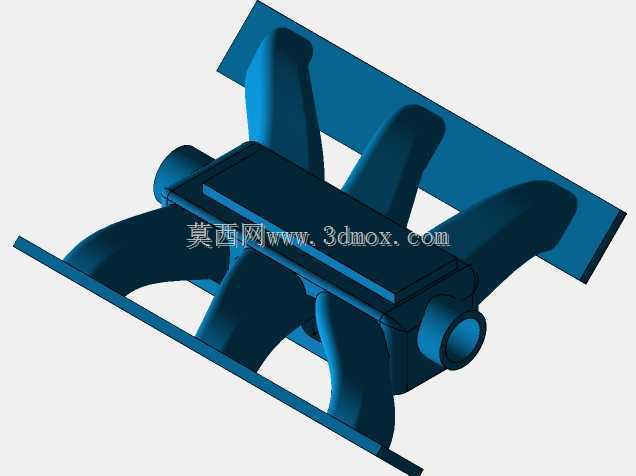

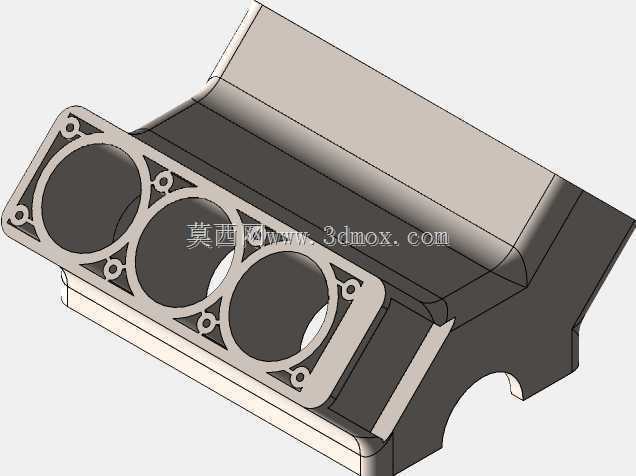

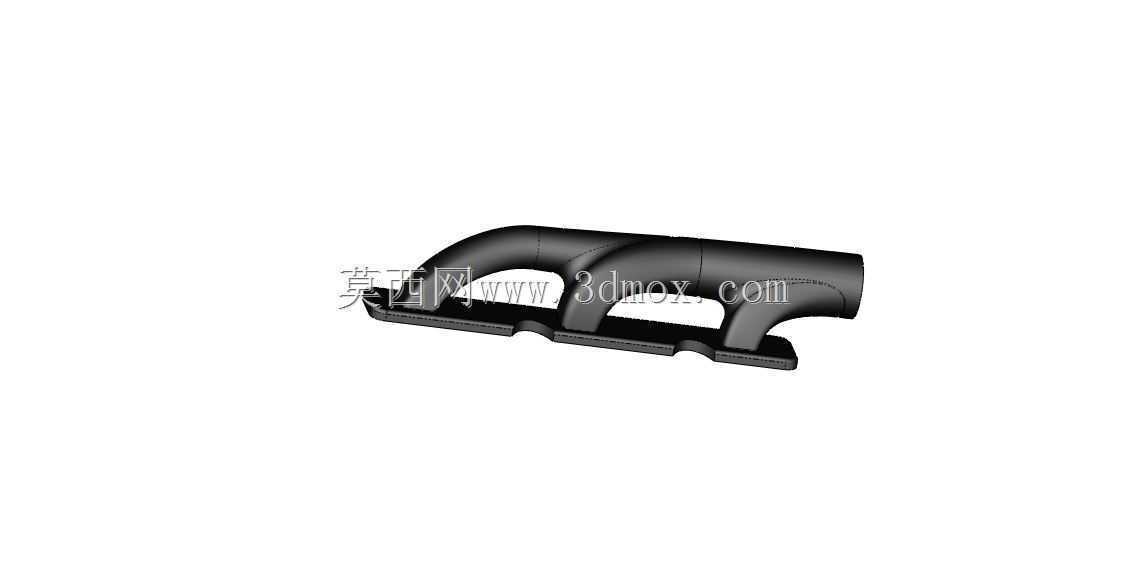

　　在功能特性设计上，该结构充分考虑了多缸机的运转平顺性需求，两列气缸的错列点火顺序能够抵消大部分一阶往复惯性力，降低整机运转时的振动幅值，减少对配套机架的减震设计要求。缸体采用分体式结构设计，上下缸体结合面经过定位止口限位，能够承受燃烧冲程产生的爆发压力，避免缸体结合面出现渗油、漏气的问题。进排气歧管采用分侧布置的形式，进气侧预留了空气滤清器、节气门体的安装法兰接口，排气侧则匹配了排气支管的安装定位凸台，能够直接对接三元催化、消声器等后处理部件，不需要额外做转接结构的修改。冷却系统采用集成式水道设计，水道在缸体内部环绕各气缸套布置，能够保证各缸工作温度均匀，避免出现单缸过热导致的拉缸、活塞烧蚀等故障。润滑系统的油道直接铸在缸体内部，减少了外部润滑油管的布置数量，降低了润滑油路渗漏的风险，同时机油泵安装位置位于油底壳上方，能够在整机倾斜一定角度的工况下仍保证正常的机油抽吸压力，适配工程机械在非平整路面作业的使用场景。

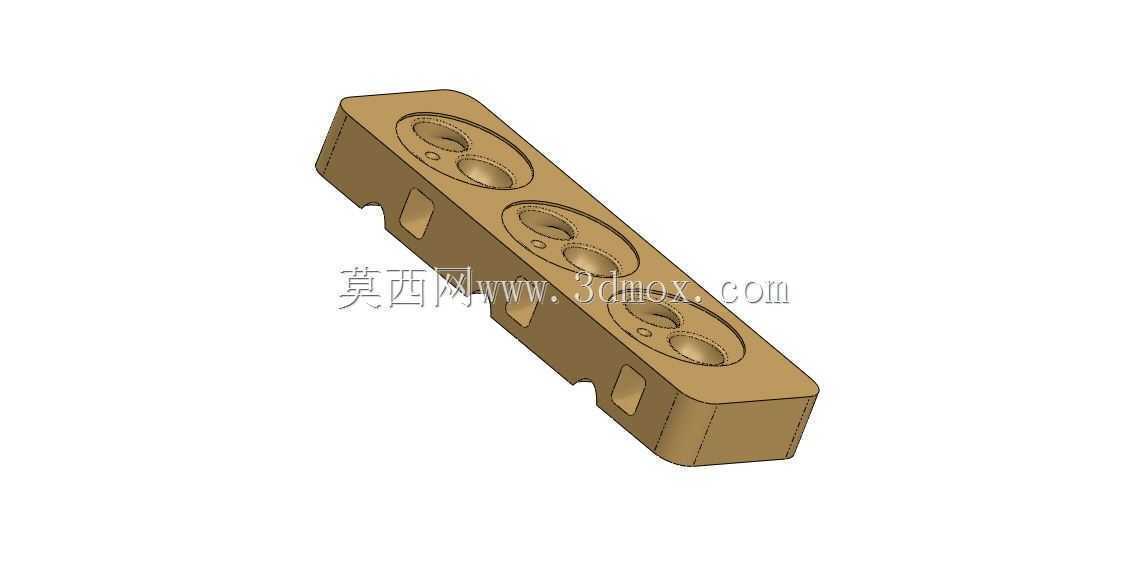

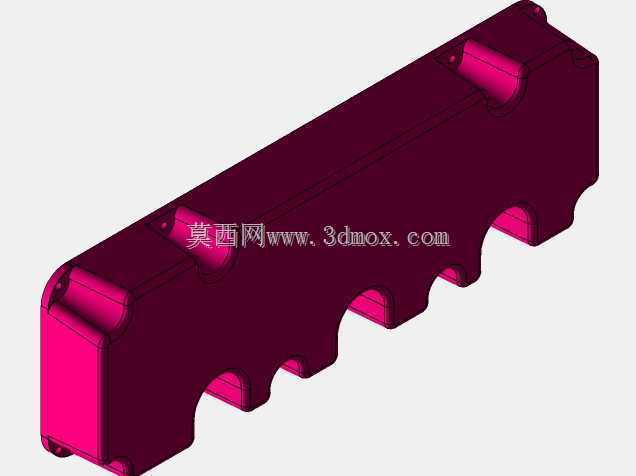

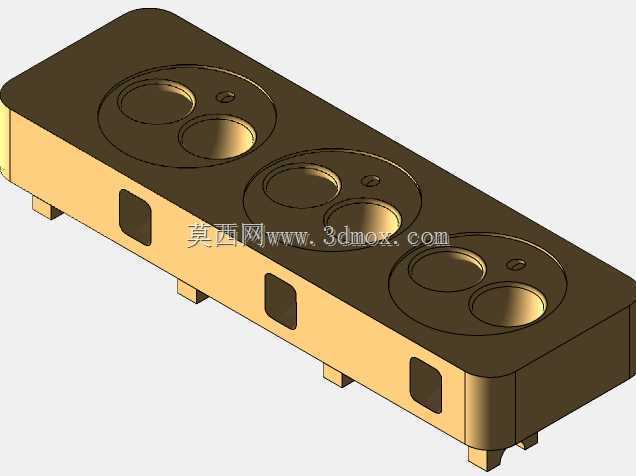

　　设计思路上，该结构优先平衡了动力输出密度与安装维护便利性的需求，气缸盖采用每列一盖的整体式设计，相比单体气缸盖减少了密封面数量，降低了缸垫冲蚀的故障概率，同时在火花塞安装孔、喷油器安装位周边预留了足够的扳手操作空间，不需要将整机从设备上拆下就能完成点火系统、燃油喷射部件的日常维护更换。附件驱动轮系布置在发动机前端，通过单根多楔带驱动发电机、水泵、空调压缩机等附件，轮系的张紧轮采用自动张紧结构，不需要定期人工调整皮带张紧度，降低了日常维护的工作量。飞轮壳的连接尺寸采用通用的SAE标准安装接口，能够匹配不同型号的手动变速器、液力变矩器，不需要对飞轮壳结构做定制修改就能适配不同的传动系统配置，提升了该动力单元的通用适配性。

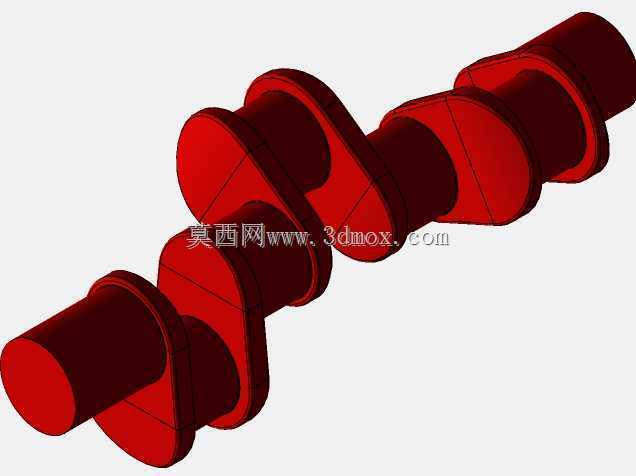

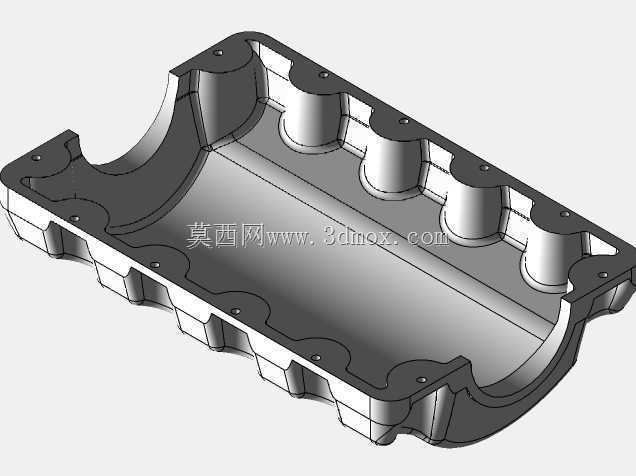

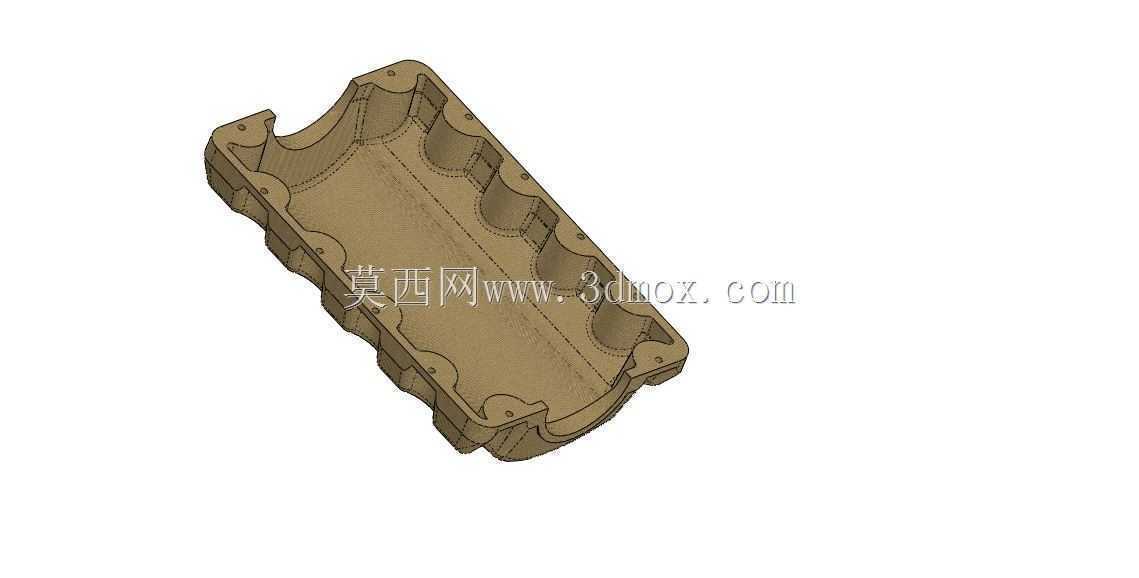

　　从外形尺寸与安装边界来看，该V型结构的整机宽度相比同排量直列机型有所增加，但轴向长度缩短近三分之一，安装时需要在动力舱两侧预留足够的散热通风间隙，避免排气侧的高温辐射影响周边线束、橡胶管路的使用寿命。整机的安装支脚分布在缸体两侧的下部位置，四个安装支点的位置经过重心匹配设计，安装时配合橡胶减震垫能够将整机传递到机架的振动幅值控制在合理区间，避免共振问题。曲轴的输出端采用标准法兰连接结构，飞轮的定位止口与螺栓孔位置匹配通用的离合器总成安装尺寸，动力输出端的轴向窜动量控制在工程允许的公差范围内，避免长期运转后出现离合器分离不彻底、传动异响的问题。进气入口的位置预留了空气流量计的安装位，能够直接匹配电喷系统的进气流量检测需求，不需要额外改装进气管道结构。油底壳采用深冲式结构，在整机纵向倾斜15度、横向倾斜20度的工况下仍能保证机油集滤器浸没在机油液面以下，避免出现机油泵吸空导致的润滑失效问题，能够满足非道路移动机械的复杂工况使用要求。
