多通路集成式发动机油路连接阀体结构

　　该零件属于发动机润滑与燃油供给系统的核心集成连接件，主要应用在中小排量内燃发动机的缸体外侧油路集成区域，替代传统分散式管接头布局，减少管路连接点的泄漏风险，同时压缩发动机外围附件的安装空间，适配紧凑化的动力舱布置需求。从实际工况来看，这个多通路阀体需要同时承接主油道来的压力机油、燃油分配回路的稳压介质，部分侧置接口还会对接曲轴箱通风回路的低压气流，不同通路的孔径差异对应不同介质的流量需求，顶部的小直径螺纹接口用于连接机油压力传感器，实现油路压力的实时监测。设计阶段首先梳理了发动机外围油路的走向逻辑，将原本需要四个独立直角接头、两段外接油管的连接路径整合到单一铸件本体上，本体采用一体化锻压成型后做精密机加工，

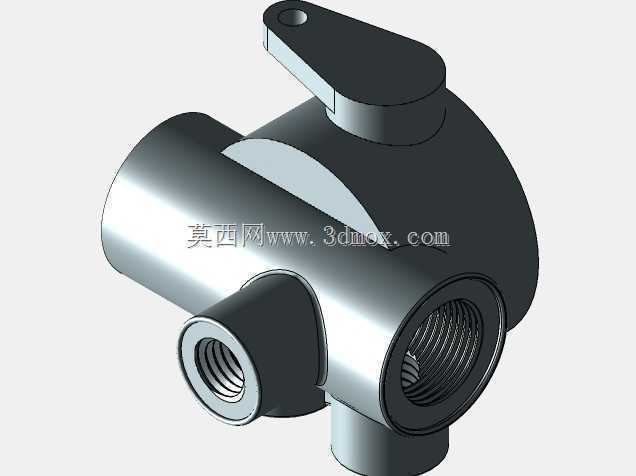

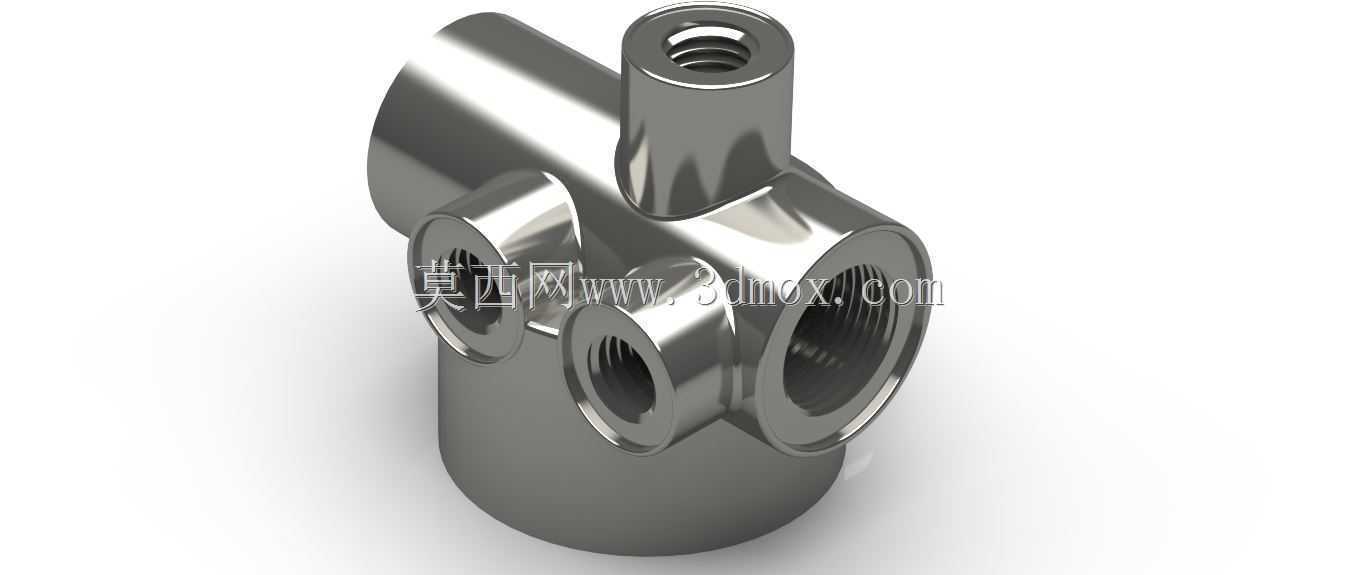

　　所有接口的螺纹精度控制在6H级，密封端面做0.8μm的粗糙度处理，无需额外密封垫即可实现金属硬密封，耐受120℃的持续工作温度以及1.2MPa的峰值油路压力。外形上主体采用变径圆柱结构，主通路沿水平方向贯穿，通径匹配主油道的φ18mm内径，三个侧向接口分别对应不同支路的流量需求，其中大侧通径φ12mm对接活塞冷却喷嘴油路，两个小侧通径分别为φ6mm和φ4mm，对应气门室润滑回路和燃油压力调节器的回油通路，顶部M10×1的螺纹接口垂直于主通路轴线，安装后传感器的感应端直接伸入主油道内部，避免外接引压管带来的压力检测延迟。安装边界方面，阀体本体的最大外圆直径为φ42mm，总高度（含顶部接口）为58mm，水平方向总长度为65mm，

　　安装时通过主通路两端的外螺纹直接旋入缸体预设的安装座，两个安装端面的同轴度控制在φ0.05mm以内，避免安装后出现应力集中导致的阀体开裂，侧向接口的轴线角度经过反复校核，确保外接管路在装配时不会与周边的发电机支架、空调管路发生运动干涉，预留的最小装配间隙为8mm，满足售后维修时的工具操作空间需求。结构设计上特意在各通路的交汇位置做了圆弧过渡处理，避免直角拐角带来的油路阻力激增，经流体仿真验证，该集成结构相比传统分散接头的油路压损降低17%，同时减少了5个潜在泄漏点，在批量生产中还能降低总装工序的零件数量，单台发动机的附件装配时间缩短约40秒。零件的壁厚根据不同位置的承压需求做差异化设计，主通路侧壁厚度为5mm，

　　小通径支路的侧壁厚度为3.5mm，在保证强度的前提下尽可能控制零件重量，成品零件重量控制在280g左右，相比分散式接头组合的总重量减轻22%，符合发动机轻量化的设计趋势。所有机加工面都做了去毛刺处理，通路内部的流道做抛光处理，避免加工残留的铁屑进入油路造成轴瓦磨损等严重故障，零件表面做镀锌钝化处理，满足发动机舱内的防盐雾、防油污腐蚀要求，耐受-40℃到150℃的温度交变工况，不会出现表面锈蚀或者镀层脱落的问题。
