通用汽车LS6引擎侧封盖结构设计

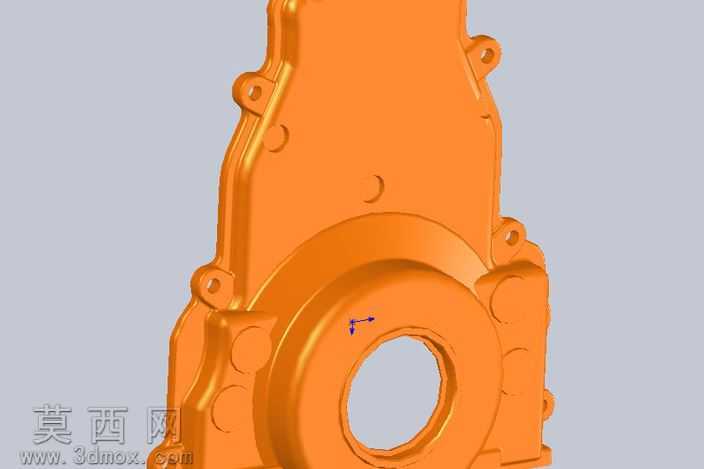

本模型为通用汽车LS6动力单元配套的侧封盖部件，建模过程依托三维参数化设计软件完成，首先基于动力总成侧腔的密封边界、安装点位需求进行基准面搭建，先绘制封盖主体的外轮廓草图，通过拉伸、拔模命令生成封盖的基础壳体结构，壳体厚度按照车用密封件的刚度要求设定为均匀壁厚，兼顾轻量化与结构强度需求。建模过程中针对封盖与引擎本体贴合的密封面做了平面度约束设计，密封面边缘预留了密封胶条的安装凹槽，凹槽深度与宽度匹配车用耐油密封胶条的标准尺寸，保证装配后可实现腔体的密封防护，避免机油渗漏与外界杂质进入动力腔室。封盖主体上分布的多个安装凸台与安装孔，建模时逐一匹配引擎侧面对应的螺栓点位，每个安装凸台都做了圆角过渡与加厚处理，避免螺栓锁紧时出现应力集中导致的部件开裂，凸台高度根据安装面的落差做差异化设计，保证所有安装点位锁紧后封盖受力均匀。封盖中部的大尺寸圆孔为动力输出轴的避让孔，孔边缘做了翻边强化处理，翻边高度匹配轴端密封件的安装尺寸，可适配标准油封的压装需求，孔位同轴度公差按照车用旋转部件的装配要求做了参数化约束，避免装配后出现油封偏磨导致的渗漏问题。封盖表面的加强筋布局经过结构力学优化，沿着壳体的受力走向分布，从中心轴孔位置向外延伸至各个安装凸台，在不显著增加部件重量的前提下提升封盖整体的抗形变能力，可承受引擎运行过程中的振动与温度变化带来的形变应力。材质设定为车用玻纤增强尼龙材质，渲染时赋予材质哑光橙红色的工程塑料质感，表面添加细微的磨砂纹理还原真实车用塑料部件的表面状态，安装孔位做金属衬套的材质区分，还原真实部件的材质搭配细节。整个建模过程遵循汽车零部件的设计规范，所有安装尺寸、结构特征都匹配LS6动力单元的装配需求，可用于动力总成装配干涉校验、密封结构教学演示、汽车维修配件参考等场景，模型特征树完整保留建模步骤，可根据不同的装配需求修改壁厚、孔位、凸台位置等参数，适配不同型号动力单元的封盖设计需求。
