可调式支撑左铰链结构设计

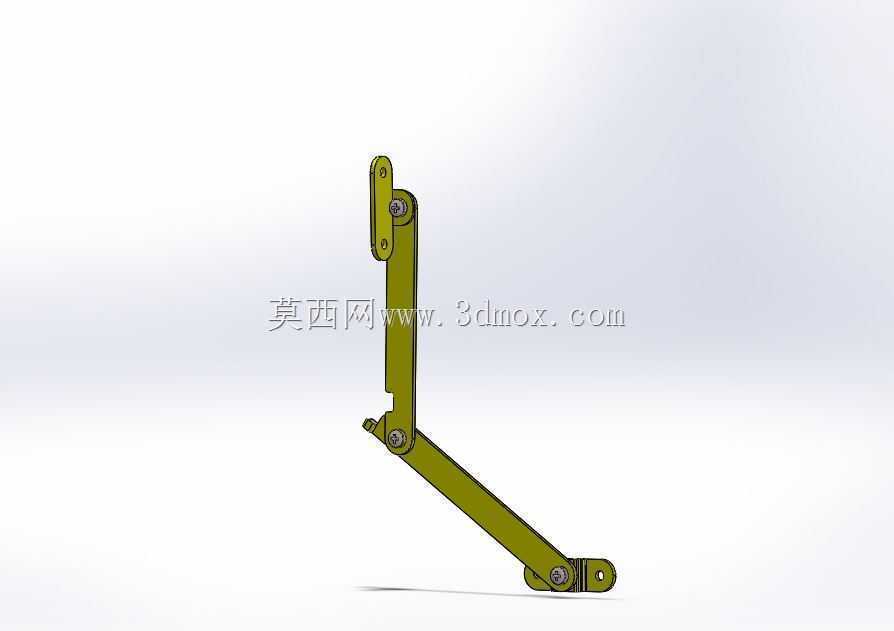

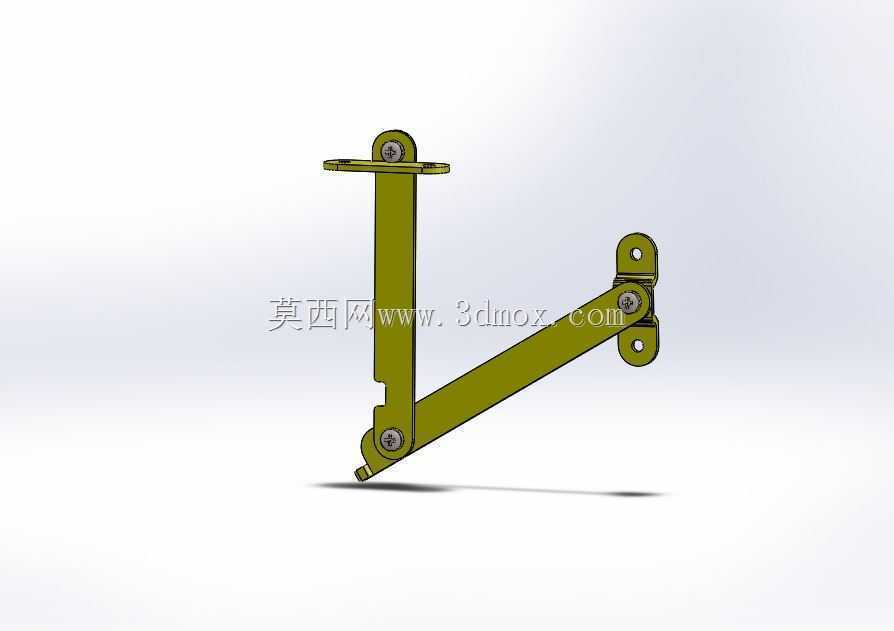

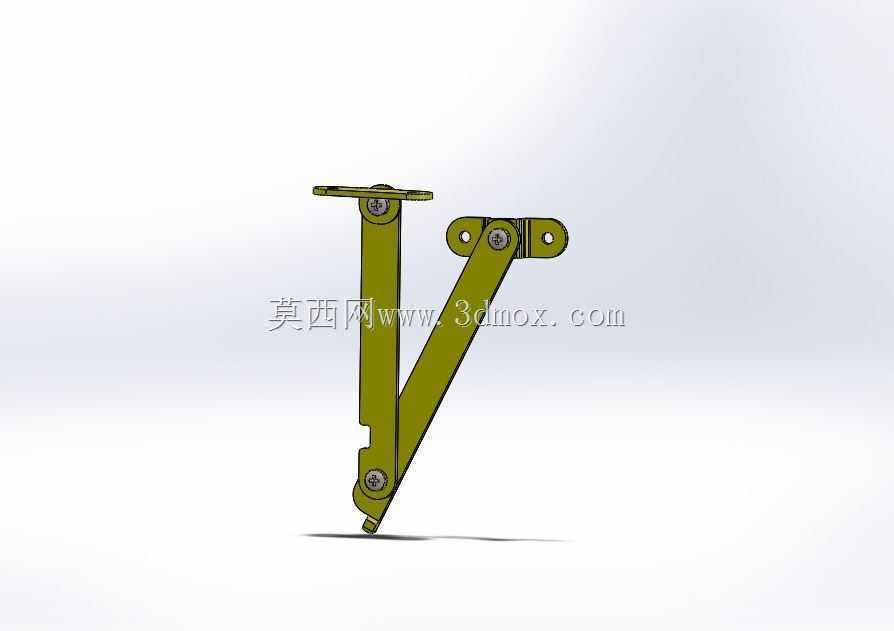

　　在各类需要实现可控开合、角度支撑的设备与构件场景中，这类侧装式左铰链是承担转动连接与载荷传递的核心基础部件，常见于工业设备舱门、特种机柜侧门、小型设备翻盖、工装夹具活动挡板等需要单侧铰接并可在指定角度保持支撑的工况中，区别于普通合页仅能实现转动的功能，该类铰链自带支撑限位结构，无需额外搭配气撑或支撑杆即可完成开启后的位置保持，大幅简化配套结构的设计复杂度。从结构组成来看，该铰链采用三段式铰接布局，长条形固定臂作为主安装基座，臂身预留两处沉头安装孔，可通过螺栓直接固定在安装基准面上，孔位间距经过匹配常规安装面板的加强筋位置设计，避免安装时出现面板局部应力集中的问题；中间的连接臂承担载荷传递与转动导向作用，

　　两端分别通过带防松结构的铆钉与固定臂、末端安装耳铰接，铰接位置的轴孔配合采用间隙配合公差，既保证转动过程无卡滞，又能控制径向窜动量在0.1mm以内，避免长期使用后出现晃动异响。末端的双孔安装耳用于连接活动侧构件，双孔布局相比单孔固定拥有更好的抗扭转性能，可承受活动侧构件在开合过程中产生的偏载力矩，防止连接位置出现变形松脱。设计过程中优先考虑了安装边界的适配性，固定臂的厚度控制在常规五金件的通用厚度范围内，安装时无需在基准面上额外加工沉槽即可实现平齐安装，连接臂的转动轨迹经过运动仿真校核，在0到最大开启角度的全行程内，臂身不会与安装基准面、活动构件的边缘发生干涉，同时在最大开启位置时，臂身与固定臂形成稳定的三角支撑结构，

　　可承受垂直于活动面的额定载荷，不会出现自行回落的问题。材质选择上适配常规五金件的表面处理工艺，整体采用冲压成型后做表面防锈处理，铰接铆钉采用高强度碳钢材质，表面做镀锌钝化处理，保证铰接位置的耐磨性能与防锈能力，在常规室内工况下可满足长期反复开合的使用需求。从实际选型适配角度来看，该铰链的转动阻尼经过匹配常规活动构件的自重设计，开合过程手感均匀，无突然松脱或卡滞的段落感，安装孔位采用通用的孔距规格，可直接替换同类型的进口支撑铰链，降低设备的配件采购成本。在结构细节处理上，所有臂身的边缘都做了倒圆角处理，避免安装与使用过程中出现锐边割手的问题，铰接位置的铆钉端头做了压平处理，不会突出臂身表面，保证安装后整体外观平整，无突出的磕碰风险。

　　针对不同的安装方向需求，该左铰链与对应右铰链呈镜像对称结构，可成对使用在双侧开合的构件上，保证两侧的开合手感与支撑性能一致，避免出现两侧支撑力不均导致的活动构件变形问题。在实际装配过程中，仅需通过螺栓分别固定基座端与活动端的安装孔即可完成装配，无需额外调整铰接间隙，装配效率相比需要现场配做销轴的铰接结构提升60%以上，适合批量设备的生产线装配作业。
