单通道PCB板输送接驳设备结构设计

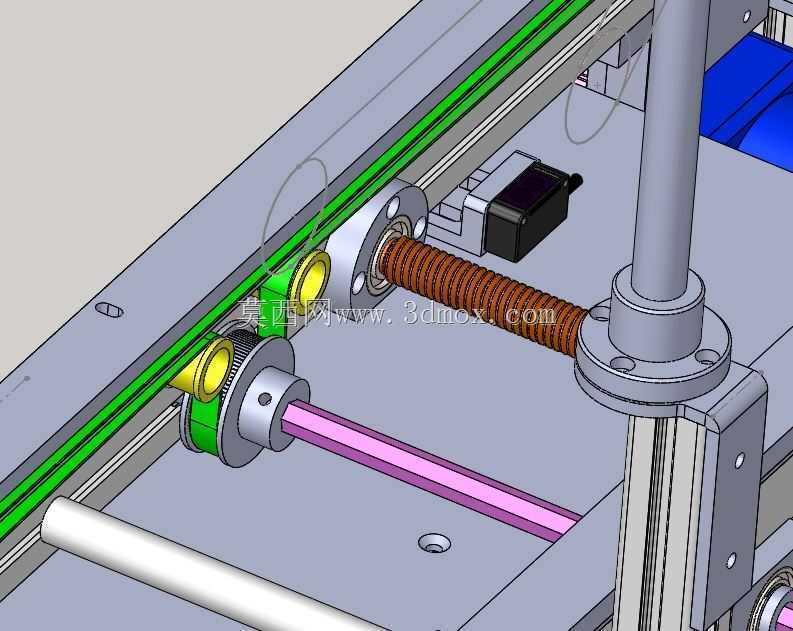

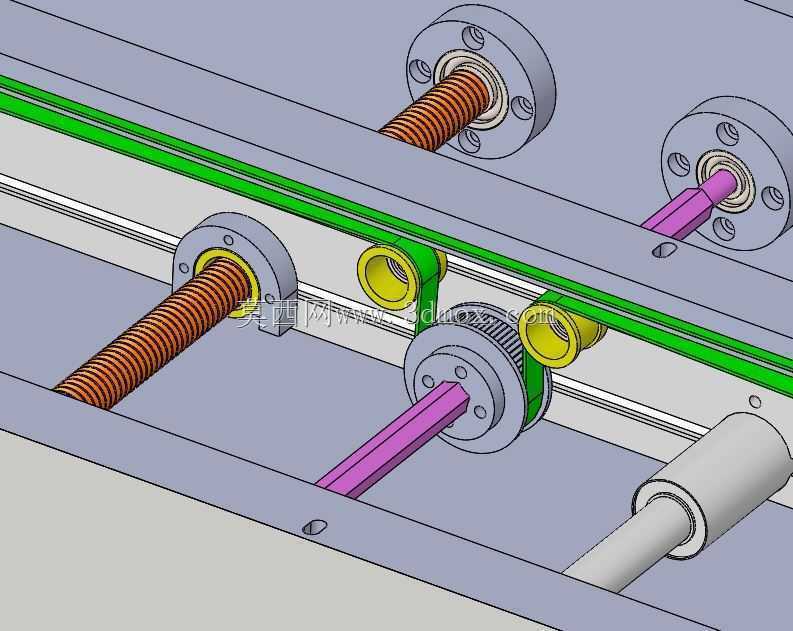

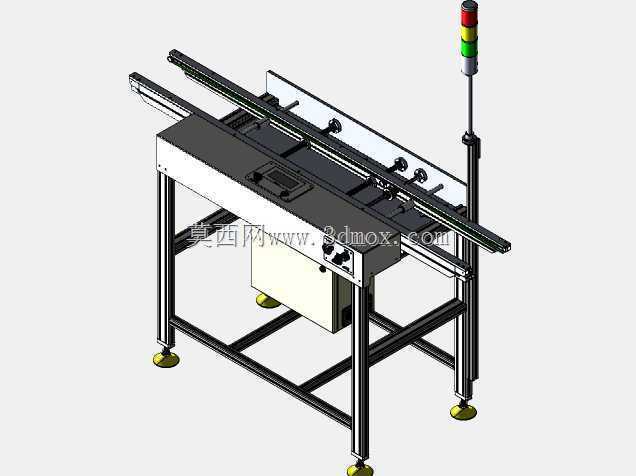

　　在SMT生产线、PCB组装测试工段的布局规划中，这类单通道输送设备是衔接前后工序的核心过渡单元，主要承担印刷电路板在不同加工工位间的平稳转移任务，常见于锡膏印刷机、贴片机、回流焊、AOI检测设备之间的工位接驳，也可作为独立缓存段调整生产线节拍，避免前后工位加工速率不匹配造成的板件堆积或待料停滞。设备整体采用铝型材搭建主体框架，底部配置可调脚杯，可根据现场地面平整度调整支撑高度，保证输送面水平度偏差控制在合理范围内，避免板件输送过程中出现偏移、卡滞问题；框架上部设置双列平行输送导轨，导轨间距可根据不同规格PCB的宽度进行手动调节，调节机构采用丝杆传动配合锁紧手柄，调整后可快速锁止固定，适配常规尺寸的单块印刷电路板输送需求，

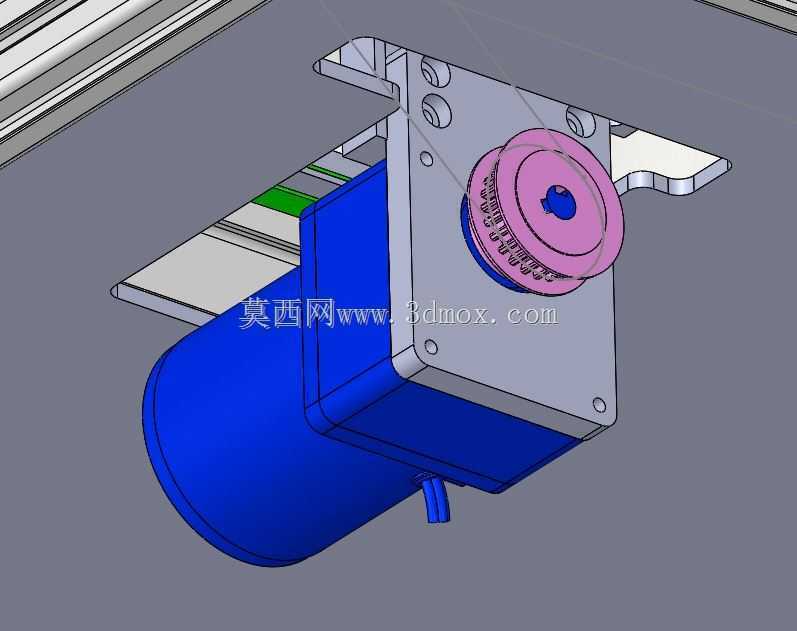

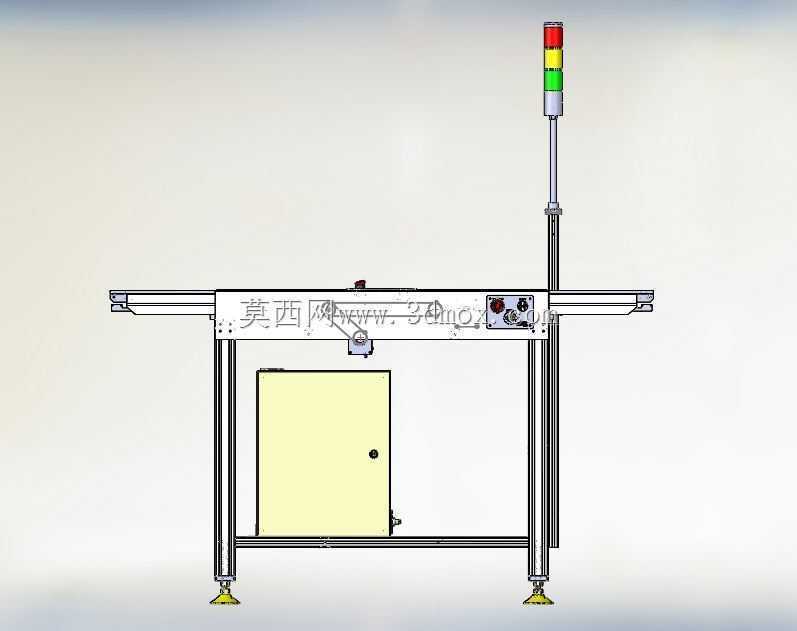

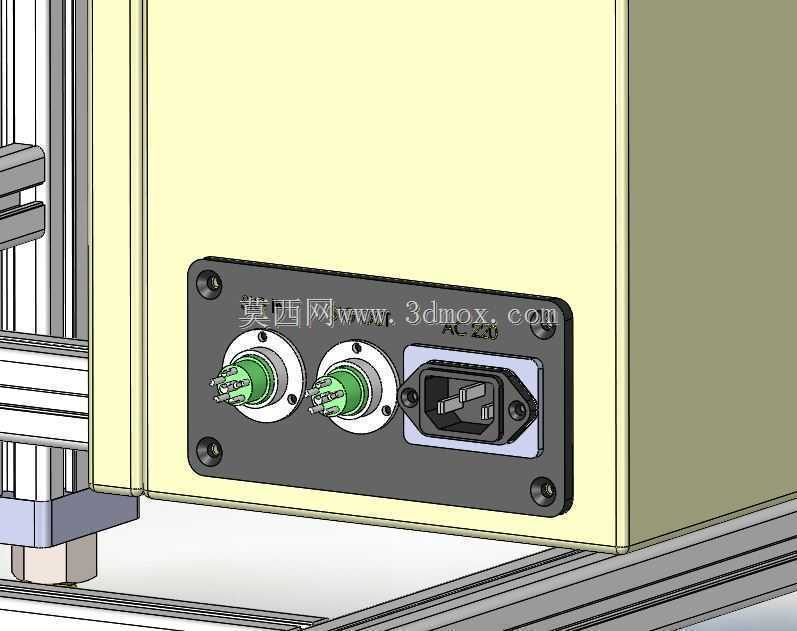

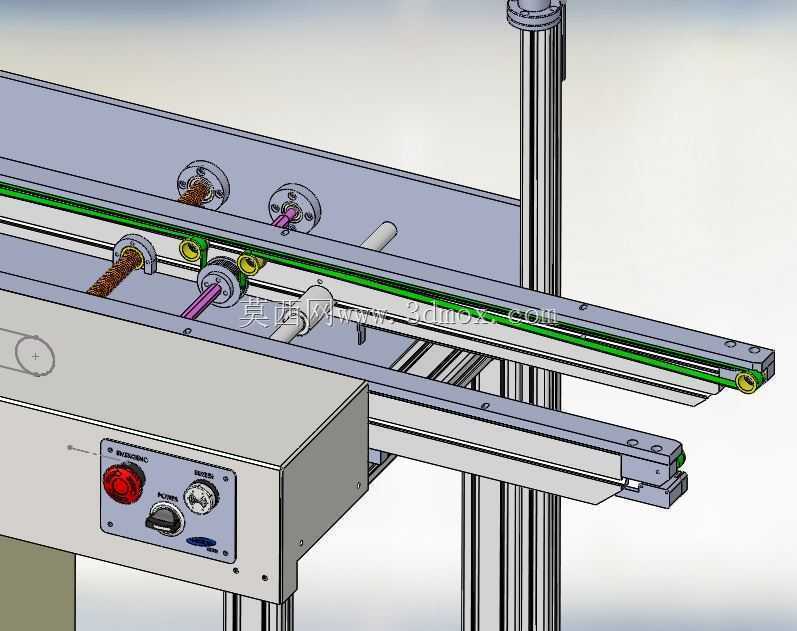

　　导轨内侧嵌入耐磨输送皮带，由端部驱动辊带动皮带匀速运转，输送速度可根据生产线节拍进行适配调整，保证板件传输过程无明显冲击，避免板上已贴装的精密元器件受震动移位。设备侧方集成电气控制箱体，内置驱动控制、信号交互模块，可对接前后工位的联机信号，实现板件到位触发、停板等待、放行输送的自动化逻辑，无需人工手动干预板件流转；立柱顶端安装三色状态指示灯，可直观反馈设备当前运行、待机、故障三种工作状态，方便现场运维人员快速识别设备工况。从设计思路来看，该设备优先考虑工位适配的通用性，整体结构采用模块化拆分设计，框架、导轨、驱动、电控各单元可独立拆装，便于现场组装调试以及后期维护更换易损件；输送面高度设置在常规电子加工生产线的标准作业高度区间，

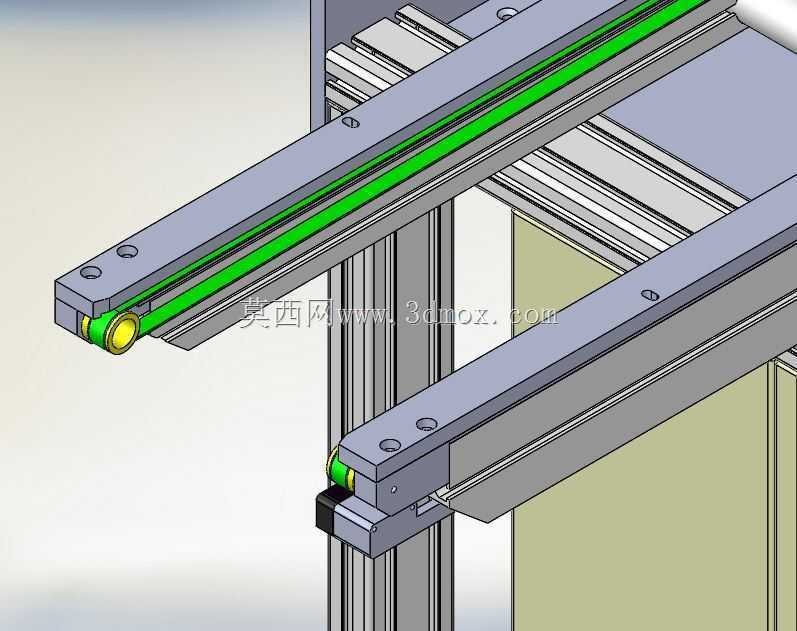

　　可直接对接多数主流SMT设备的进出板高度，减少额外的高度适配调整工作量。安装边界方面，设备整体占地宽度随导轨调节范围变化，最小适配窄板输送时的整体宽度较窄，最大可适配常规幅面PCB输送时的宽度也控制在生产线单工位预留宽度范围内，长度方向为标准单段输送长度，可根据产线布局需求多段拼接延长输送距离，设备顶部无突出干涉结构，侧边电控箱的安装位置预留了足够的接线与操作空间，不会与周边设备的机架、管线产生安装干涉。输送导轨的末端设置到位检测位，当板件输送至对接工位时，检测元件触发信号控制皮带暂停运转，待下游设备发出允许进板信号后再恢复输送，实现板件的精准接驳，避免板件在工位衔接处出现掉落、顶撞问题；框架下部预留了管线排布空间，动力线、

　　信号线可沿型材内部槽道布设，外部无杂乱明线，既提升现场布线整洁度，也避免管线外露被剐蹭损坏。这类单通道输送设备相比多通道输送结构，结构更简单，调试维护难度更低，适合小批量多品种的PCB生产场景，换型调整时仅需调整导轨宽度即可适配不同板件，无需更换额外的适配工装，换型耗时短，能快速响应产线的产品切换需求。设备的支撑脚杯采用防滑橡胶底座，与地面接触摩擦力充足，设备运行过程中不会出现移位晃动，整体框架的型材连接采用高强度角件配合螺栓紧固，长期运行无明显结构形变，保证输送导轨的平行度长期稳定，减少日常校准维护的频次。
