工业设备用压紧式锁闭扣件结构设计

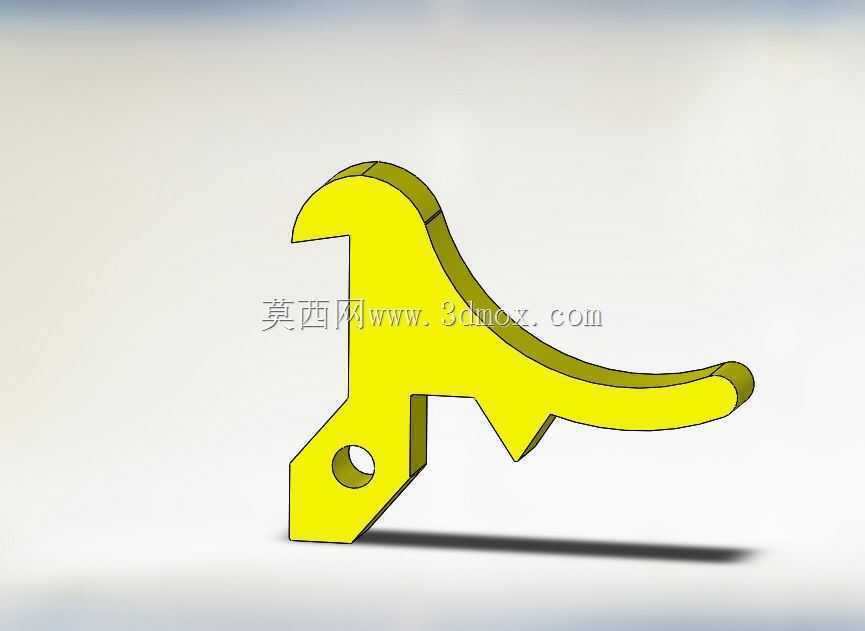

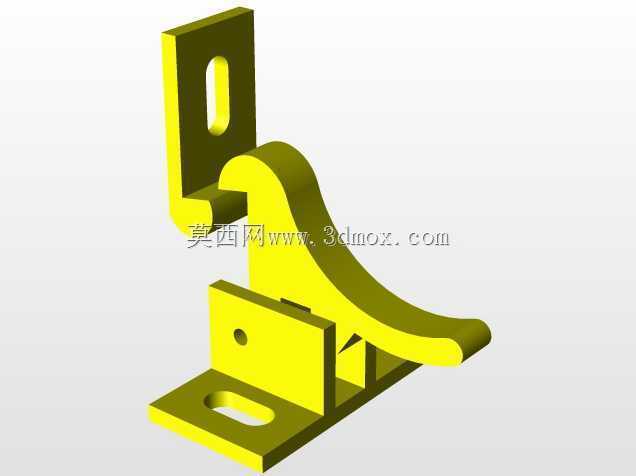

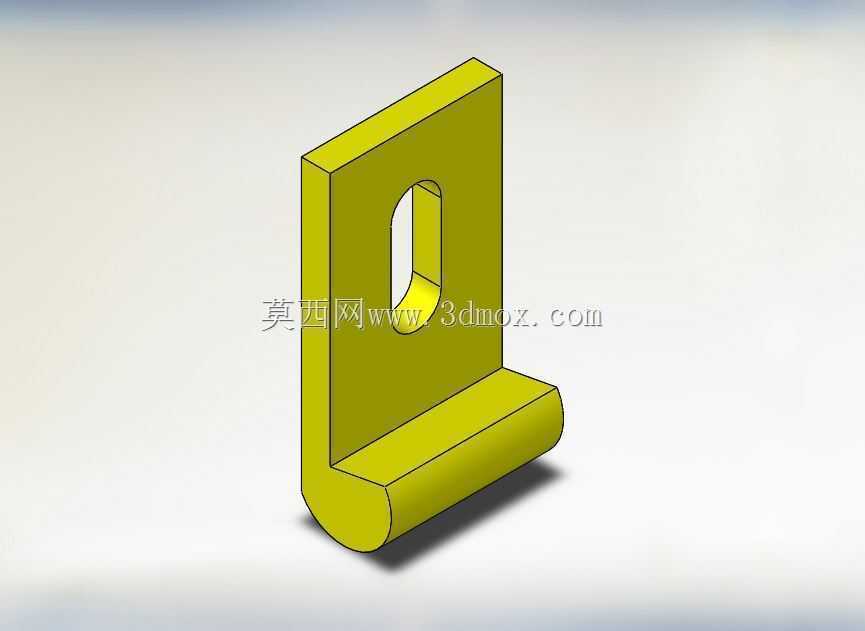

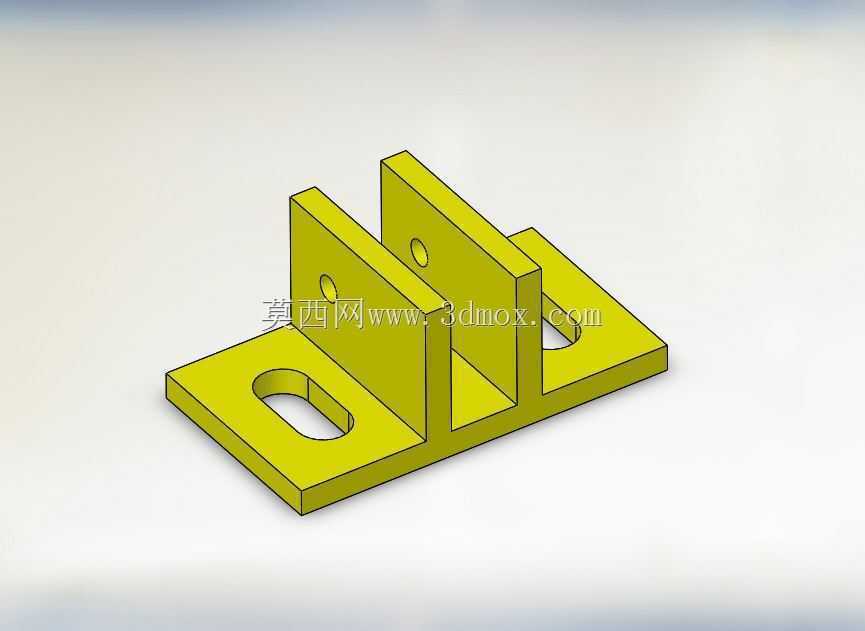

　　这类锁闭扣件常被应用在工业机柜、小型设备检修门、工装夹具快锁结构、输送线侧护板固定场景中，核心作用是在无额外紧固件辅助的前提下，实现被连接件的快速压紧锁止与解锁，相比传统螺栓紧固，操作效率能提升60%以上，尤其适合需要频繁开启闭合的检修位、操作位，能大幅降低日常运维的拆装耗时。从结构功能来看，该扣件采用一体式弯臂压紧结构，底座为带长圆孔的平板安装段，长圆孔的设计预留了安装位置的调整余量，可抵消安装面的孔位加工误差，避免因孔位偏差导致无法装配的问题；竖直立板上同样开设长圆形调节孔，用于连接外部触发件或者调整锁止行程，弯臂部分采用弧形过渡结构，锁止过程中弧形面会顺着被压件的边缘逐步滑入锁止位，最终通过弯臂末端的平直段压合在被连接件表面，

　　提供持续的压紧力，防止设备运行过程中因振动出现松脱。设计过程中，首先要明确锁止的压紧力需求，针对常规工业设备的防护门场景，压紧力需要达到150N以上才能保证密封胶条的压缩量符合防护等级要求，因此弯臂的截面厚度做了渐变处理，靠近转轴连接位的截面厚度更大，避免长期反复开合出现应力集中导致的塑性变形，底座与立板之间设置了三角加强筋，直接提升底座的抗扭刚度，避免锁止过程中底座受反力出现翘曲变形。安装边界方面，底座的两个安装长圆孔中心距需要匹配常用机柜框架的安装孔距标准，适配20mm、25mm两种通用型材的安装间距，安装时底座需要贴合在设备的固定框架表面，弯臂的转动行程需要提前核算，保证解锁状态下弯臂末端能完全脱离被压件的边缘，

　　预留至少5mm的间隙，避免开门过程中出现结构干涉；锁止状态下弯臂的压合面需要完全贴合被压件的受力面，压合位置距离被压件边缘的距离控制在8-12mm，既保证压紧力的力臂足够，又不会因为压合位置太靠外导致被压件边缘出现变形。实际选型应用时，需要注意被连接件的厚度适配范围，该结构的弯臂抬升高度决定了可适配的被压件厚度区间，常规状态下可适配3-10mm厚度的门板或护板，若被压件表面粘贴有密封胶条，需要提前核算胶条的压缩量，调整竖直立板上连接件的固定位置，保证锁止后胶条的压缩量在30%-40%区间，既满足密封要求，又不会因为压缩量过大导致扣件长期处于高应力状态缩短使用寿命。结构的转动配合位采用无额外销轴的一体式弯折设计，减少了零散零件的数量，

　　装配时不需要额外组装销轴、弹簧等小件，整体零件一体成型，加工环节可采用钣金冲压弯折工艺批量生产，加工成本低，一致性好，表面处理可根据使用场景选择镀锌、喷塑等工艺，适配不同的防腐需求，在有轻度腐蚀的车间环境中也能长期稳定工作。
