长距水平皮带输送设备结构设计

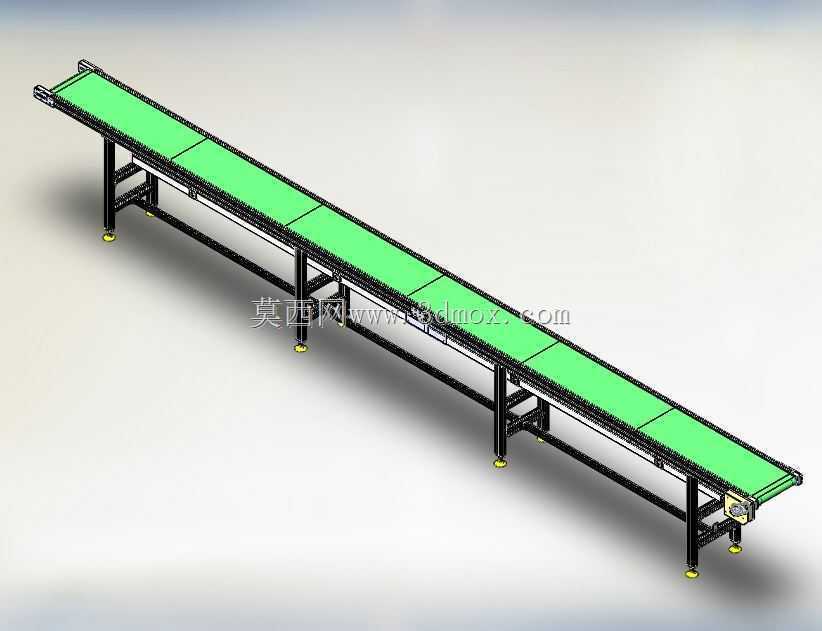

　　在电子组装、食品包装、五金件分拣、电商仓储分拣等生产场景中，水平长距离的物料转运始终是产线布局里的核心衔接环节，这款皮带输送设备的结构设计，正是针对这类跨工位连续输送需求开发的。不同于短距接驳的微型输送机，该设备的有效输送长度达到7500mm，输送面宽度为490mm，能够覆盖多数中小型加工件、包装件的单通道输送需求，安装时可根据产线的排布走向，直接对接上下料工位、加工设备出料口或者分拣台，无需额外增设转接过渡机构，减少物料在转运过程中的卡滞、掉落风险。

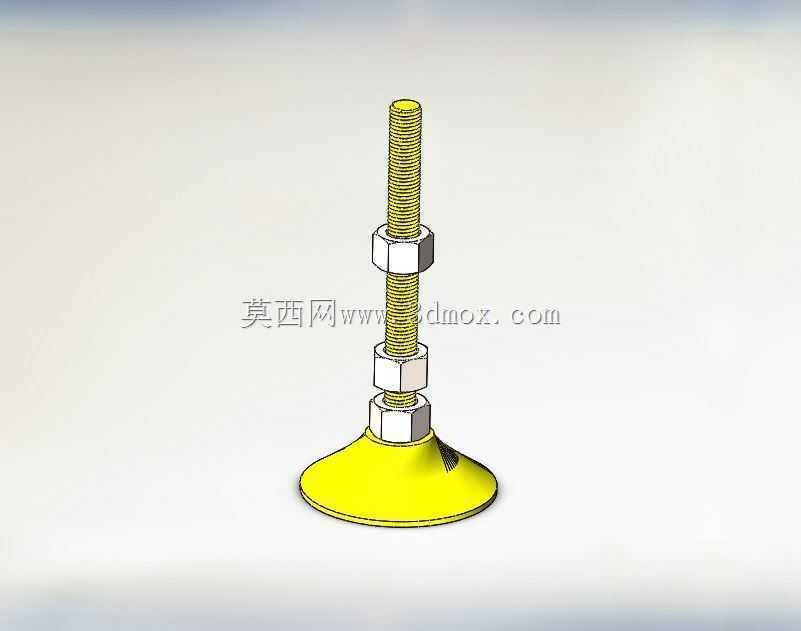

　　从结构设计逻辑来看，这款设备采用了分段式机架的设计思路，整体框架以标准矩形钢管焊接成型，每一段机架之间通过法兰螺栓拼接，既方便长途运输时的拆解分装，也能在现场安装时根据实际场地的空间限制，灵活调整拼接段数，适配不同的输送长度需求。机架底部配置了带防滑减震垫的可调支撑脚，支撑脚的调节行程可以覆盖地面15mm以内的高低差，安装时无需对地面做高精度的找平处理，通过调整每个支脚的伸出长度，就能保证整个输送面的水平度，避免皮带运行时出现跑偏、物料侧滑的问题。

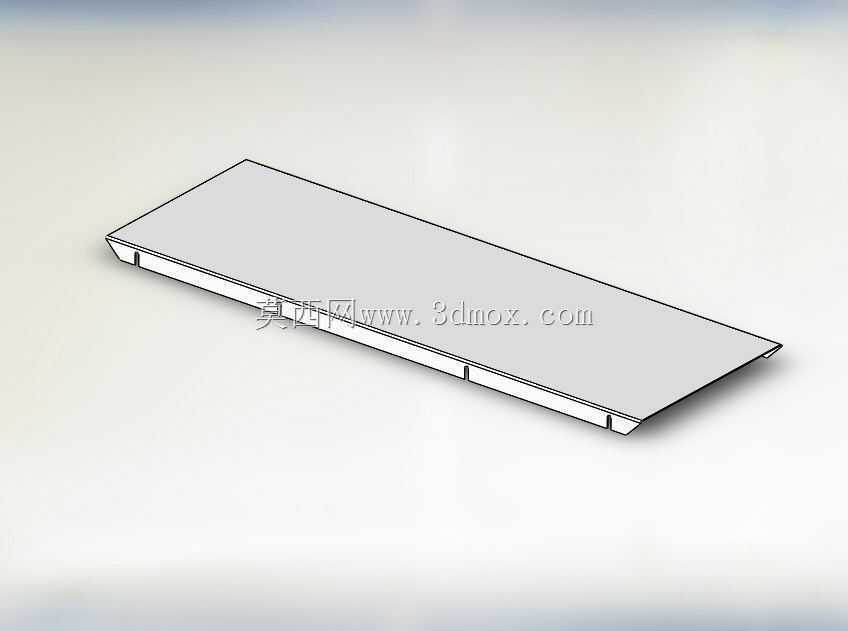

　　输送面采用绿色哑光PVC皮带作为承载构件，这类皮带表面摩擦系数适中，既可以保证纸箱、塑料件、金属加工件等常规物料在输送过程中不会出现相对滑动，也不会因为摩擦力过大导致物料堆积时无法顺利被工位操作人员取放。皮带下方全程设置了光滑的托板支撑，而非间隔布置的托辊结构，这种设计对于重量在5kg以内的中小型物料来说，能够避免皮带在承载位置出现凹陷，保证输送面全程平整，尤其适合输送底部刚度不足的软包装物料、薄壁塑料件，不会因为托辊的间隔布置导致物料在输送过程中出现颠簸、跳动。

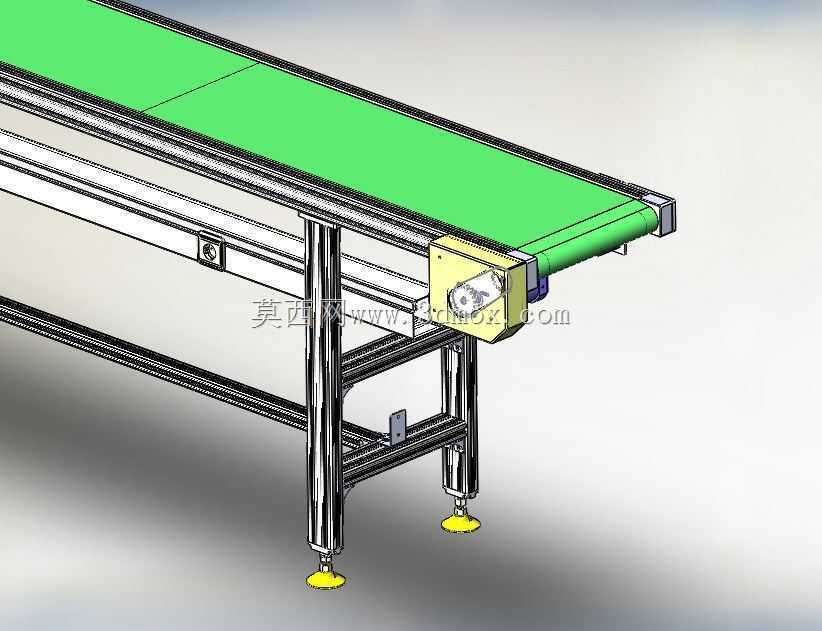

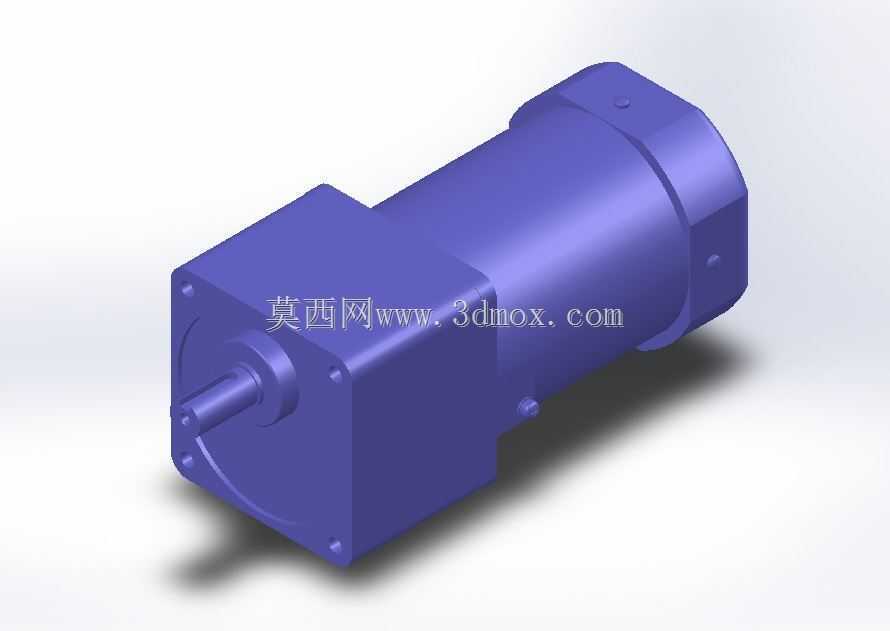

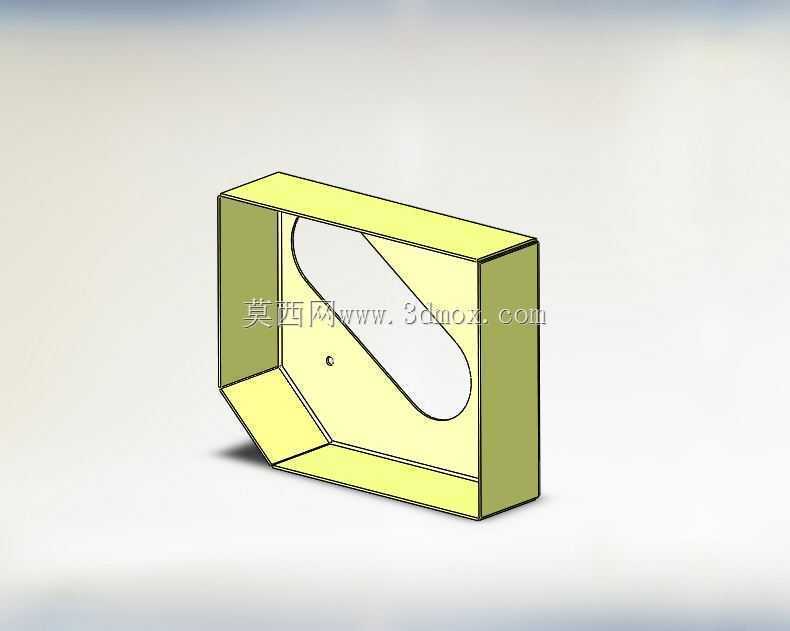

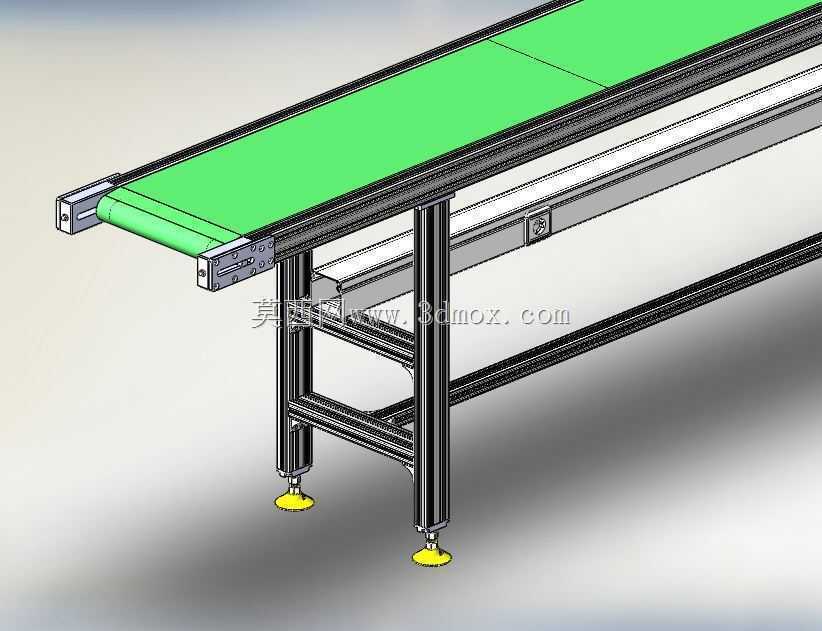

　　设备的驱动端布置在输送线的尾部，采用减速电机直接驱动传动滚筒的结构，省去了复杂的链传动或者皮带传动中间环节，既减少了传动过程中的功率损耗，也降低了后期维护时的易损件更换成本。传动滚筒表面做了滚花处理，能够增大滚筒与皮带之间的摩擦力，避免长时间运行后皮带出现打滑丢转的问题；尾部的改向滚筒位置配置了螺旋张紧机构，操作人员在设备侧面就可以通过旋转调节螺栓，调整皮带的张紧度以及两侧的张紧力差，快速纠正皮带跑偏的问题，无需拆解设备的护罩结构，日常调试维护的操作门槛极低。

　　机架两侧沿输送方向全程设置了低矮的挡边，挡边高度略高于输送面，能够避免物料在输送过程中因为意外磕碰从设备侧面掉落，同时挡边采用螺栓固定的方式安装在机架上，后期如果需要输送宽度略大于490mm的物料，也可以快速拆卸挡边拓展输送面的可用宽度。设备整体的安装边界控制十分紧凑，机架主体的宽度仅比输送面宽出120mm，底部支脚的最大外伸距离不超过机架侧面80mm，在产线布局时不会占用过多的通道空间，适合在空间紧凑的车间内部多台并排布置，组成多通道的分拣输送线。

　　在实际选型适配时，这款输送设备可以根据输送物料的特性，调整皮带的运行速度，常规配置下的运行速度适配多数流水线的生产节拍，如果需要对接高速分拣设备，也可以更换对应速比的减速电机，提升输送效率。设备的整体结构没有复杂的异形构件，所有的金属零部件都采用常规的钣金、型材加工工艺制作，加工难度低，生产制造成本可控，同时零部件的通用化程度高，后期维护时的备件采购十分方便，不需要定制特殊规格的配件，能够有效降低设备全生命周期的使用成本。对于需要搭建连续化生产流水线的设计人员来说，这款设备的三维结构可以直接作为产线布局的基础模块，根据实际的场地情况调整长度、支脚高度等参数，快速完成整线的三维布局设计，减少重复建模的工作量。
