在气动控制系统的搭建过程中,气源压力的稳定输出直接决定了整套气动回路的执行精度,这款带压力表的调压结构,正是针对车间常规气动设备的气源稳压需求设计的。日常生产场景里,车间主管路的压缩空气压力往往存在波动,尤其是多台气动设备同时用气的时段,主管路压力可能在0.4MPa到0.8MPa区间浮动,如果直接接入气缸、气动马达这类执行元件,很容易出现出力不稳、动作节奏偏差的问题,严重时还会因为瞬时压力过高冲坏密封件,缩短气动元件的使用寿命。这款调压结构的核心作用,就是把输入端波动的高压压缩空气,调整到下游设备需要的稳定压力值,同时通过自带的压力表实时显示输出端压力,方便现场运维人员快速判断气路工作状态。

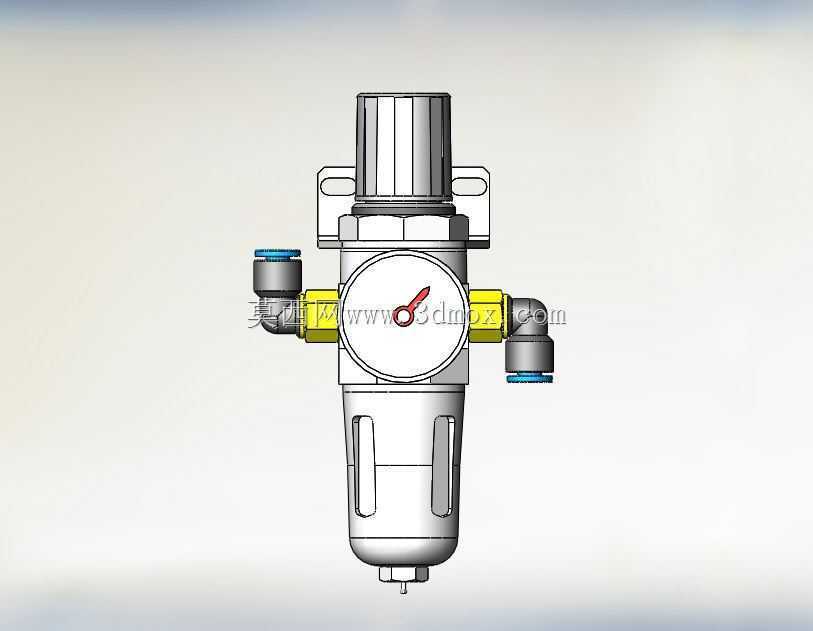

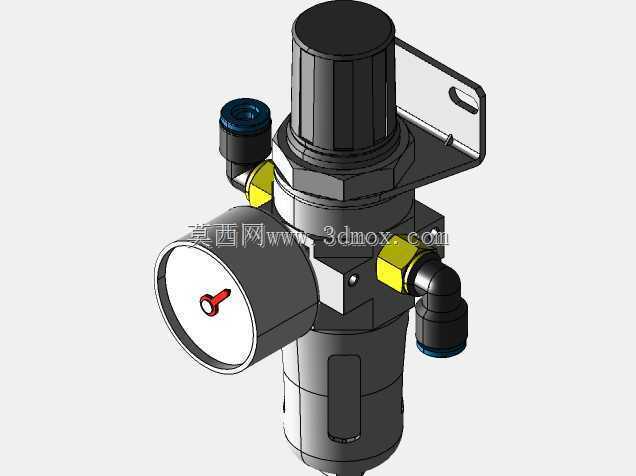

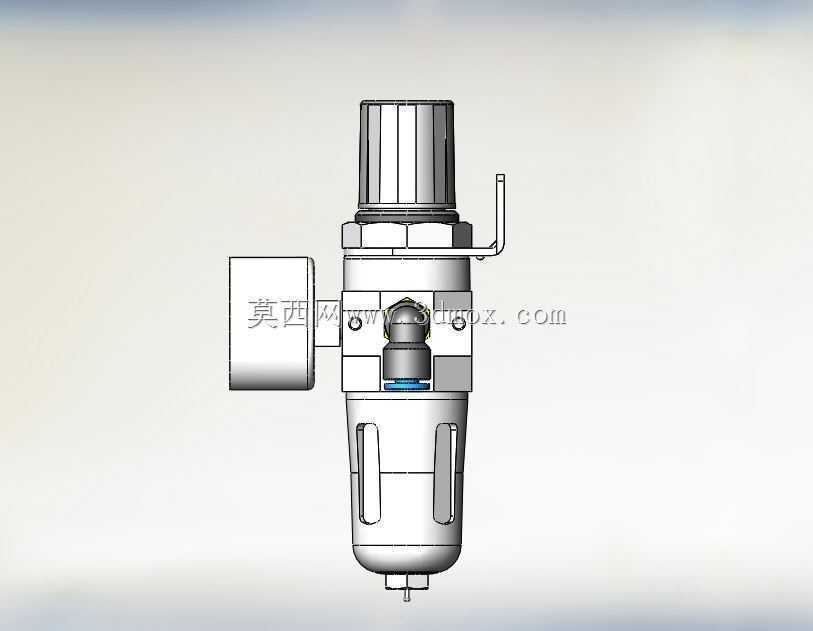

从结构设计的角度看,这款调压结构采用了立式布局,顶部设置的旋钮是压力调节端,旋转旋钮时可以改变内部弹簧的预紧力,进而调整膜片的平衡位置,改变阀口的开度,最终实现输出压力的调节,这种结构的压力调节线性度较好,在常规调压区间内不会出现压力跳变的情况。主体侧面集成的圆形压力表,表盘朝向与安装支架的安装面呈垂直角度,当结构通过背部的L型支架固定在设备机架或者气路安装板上时,压力表表盘刚好朝向操作人员的常规观察视角,不需要额外调整安装角度就能直接读取压力数值,减少了现场安装的调试工作量。

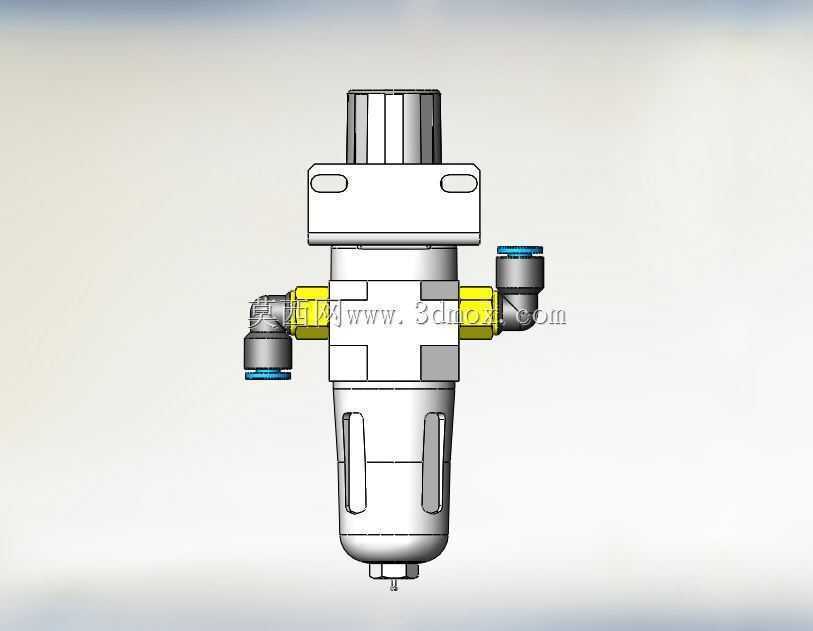

接口部分的设计充分考虑了现场配管的便利性,两个快插式接口分别设置在主体的侧下方位置,接口采用弯头快插结构,适配常规的气动PU软管,配管时可以直接将软管插入接口完成连接,不需要额外缠绕生料带或者安装过渡接头,能有效压缩现场气路搭建的工时。背部的L型安装支架开有长圆形安装孔,安装孔的间距预留了足够的调整余量,在安装板的孔位存在小范围加工误差时,也能顺利完成固定,不需要重新扩孔调整。整体结构的外形轮廓没有突出的尖锐棱角,所有外露的结构边角都做了圆弧过渡处理,避免在设备运维过程中剐蹭操作人员的衣物或者皮肤。
设计过程中,对安装边界做了明确的限定,主体的最大外径控制在常规气源处理件的通用尺寸区间内,安装支架的厚度满足常规气动系统的抗振要求,在设备运行产生小幅振动的工况下,不会出现支架变形、固定松动的问题。压力表的嵌入深度经过反复校核,既保证了表盘与主体外壳的连接强度,又不会因为嵌入过深导致内部气路与压力表的引压通道出现干涉。调节旋钮的表面做了防滑滚花处理,即使操作人员手上沾有少量油污,也能顺利旋转旋钮调整压力,不会出现打滑的情况。两个快插接口的位置避开了安装支架的固定区域,配管完成后,气管的弯曲半径不会小于气动软管的最小允许弯曲半径,避免气管因为弯折过度出现气路堵塞或者过早老化开裂的问题。
在实际选型应用中,这款调压结构适合用在单机气动设备的气源入口端,也可以集成在气动控制箱的内部,为不同的气动支路提供独立的稳压调节。比如在小型气动压装设备上,这款结构可以安装在气缸的进气端前侧,把气源压力稳定在压装工艺需要的数值,保证每次压装的出力一致,提升压装工序的加工合格率;在气动分拣设备的气路中,它可以为不同的气动喷嘴提供稳定的吹气压力,避免因为压力波动导致分拣吹气力度不足或者吹偏工件的问题。结构内部的密封结构采用了耐油橡胶材质,能够适配常规压缩空气中含有的少量油雾,不会因为长期接触油雾出现密封件溶胀失效的问题,延长了整体结构的维护周期。
